在 Linux 系统中，设备通过 IRQ（中断请求）向系统发送信号，告诉 CPU 有事情需要处理。当设备需要 CPU 帮忙时，就会通过 IRQ 线发送一个中断信号。

CPU 接到信号后，会暂停当前工作，先把正在进行的任务状态保存起来，然后去处理设备请求。处理完设备的事情后，再恢复之前保存的任务状态，继续之前的工作。

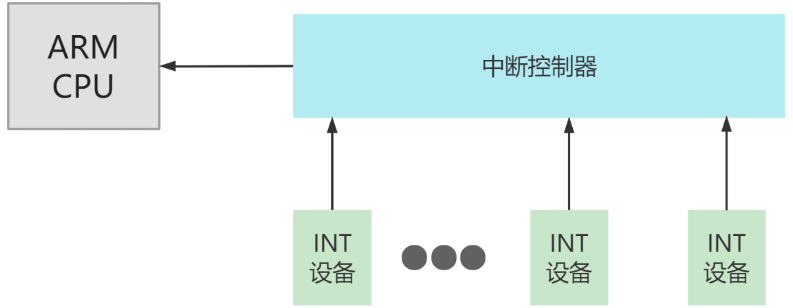

因为设备太多，IRQ 线的数量也很多，CPU 直接管理所有中断会很麻烦。所以系统会用一个专门的设备（比如中断控制器）来帮 CPU 管理这些 IRQ 线。

三大核心结构体

1. struct irq_chip：直接操作中断控制器的硬件，比如控制中断的开启、关闭或触发等底层功能。
2. struct irq_domain：负责把硬件设备产生的物理中断号，转换成 Linux 系统内部统一管理的中断号，就像给中断信号做翻译一样。
3. struct irq_desc：记录每个中断的详细信息，比如中断是否被屏蔽、处理函数是什么，相当于中断的"档案卡片"。

一、中断控制器：irq_chip

中断控制器在内核中表示为 struct irq_chip 结构的实例，它描述实际硬件设备，以及 IRQ 内核使用的一些方法：

struct irq_chip {
    struct device *parent_device;
    const char    *name;
    void (*irq_enable)(struct irq_data *data);
    void (*irq_disable)(struct irq_data *data);

    void (*irq_ack)(struct irq_data *data);
    void (*irq_mask)(struct irq_data *data);
    void (*irq_unmask)(struct irq_data *data);
    void (*irq_eoi)(struct irq_data *data);

    int (*irq_set_affinity)(struct irq_data *data,
                            const struct cpumask *dest, bool force);
    int (*irq_retrigger)(struct irq_data *data);
    int (*irq_set_type)(struct irq_data *data, unsigned int flow_type);
    int (*irq_set_wake)(struct irq_data *data, unsigned int on);

    void (*irq_bus_lock)(struct irq_data *data);
    void (*irq_bus_sync_unlock)(struct irq_data *data);

    int (*irq_get_irqchip_state)(struct irq_data *data,
                                 enum irqchip_irq_state which, bool *state);
    int (*irq_set_irqchip_state)(struct irq_data *data,
                                 enum irqchip_irq_state which, bool state);

    unsigned long flags;
};

1、基础信息

• parent_device：指向这个中断控制器所属上级设备的指针。
• name：在 /proc/interrupts 文件中显示的名称。

2、中断控制函数

• irq_enable：启用中断的功能。
• irq_disable：禁用中断，阻止中断触发。
• irq_ack：在新中断刚发生时立即调用。
• irq_mask：屏蔽硬件中断源。
• irq_unmask：取消屏蔽，重新允许中断触发。

3、中断处理收尾

• irq_eoi：表示"中断结束"（End Of Interrupt）。在中断服务完成后立即调用，用于重置控制器状态。

4、高级功能

• irq_set_affinity：在多核（SMP）系统中设置中断处理的 CPU。
• irq_retrigger：强制重新触发已屏蔽的中断。
• irq_set_type：设置中断的触发类型（如电平触发或边沿触发）。

5、电源管理与状态

• irq_set_wake：启用或禁用中断的"唤醒功能"。

6、总线访问控制

• irq_bus_lock：锁定慢速总线（如 I2C）的访问权限。
• irq_bus_sync_unlock：同步并解锁之前锁定的总线。

二、中断控制器域：irq_domain

在 Linux 系统中，中断控制器需要管理硬件中断号与系统内部编号之间的对应关系。这个功能通过一个叫做 struct irq_domain 的结构体来实现。它的核心作用是：

基本功能

将物理硬件的中断号（硬件 IRQ）转换为系统内部统一管理的虚拟中断号（Linux IRQ），让操作系统能正确处理不同硬件的中断请求。

struct irq_domain {
    // 区域名（比如"PCI 中断域"）
    const char *name;

    // 操作函数集合（负责具体转换逻辑）
    const struct irq_domain_ops *ops;

    // 硬件相关私有数据（比如芯片型号信息）
    void *host_data;

    // 控制行为的标志位（比如是否启用某些特性）
    unsigned int flags;

    // 可选字段：
    // 固件节点（记录硬件设备在固件中的位置信息）
    struct fwnode_handle *fwnode;
    // 其他扩展字段...
};

关键解释：

• ops（操作集合）：包含中断映射、分配等具体操作的函数。
• host_data：保存该域对应的硬件设备特定信息。
• fwnode：记录设备在固件（如 UEFI/Device Tree）中的位置。

中断控制器驱动程序需要通过特定函数创建和注册 irq_domain，常用方法有两种：

1、irq_domain_add_linear()（线性映射）

• 原理：使用一个固定大小的表格，表格的索引是硬件中断号（hwirq）。
• 适用场景：硬件中断数量较少且固定（比如 256 个以下）。
• 优点：查找速度快（直接通过表格索引），且只给实际使用的中断分配资源。
• 缺点：表格的大小需要和最大的 hwirq 号一样大，如果硬件中断号范围很大，会占用较多内存。

总结

这是大多数驱动程序的首选方法，适合中断数量少且明确的场景。

2、irq_domain_add_tree()（树形映射）

• 原理：用树结构来管理硬件中断号（hwirq）和 Linux 中断号的映射关系。
• 适用场景：硬件中断号可能非常大（比如超过几千），不适合用线性表格。
• 优点：不需要预先分配大表格，节省内存。
• 缺点：查找速度取决于树中已存在的节点数量。

总结

适合硬件中断号范围极大或不确定的场景，但实际使用较少。

三、描述 IRQ：irq_desc

1、irq_desc

Linux 系统通过 struct irq_desc 结构来管理每个中断（IRQ）。这个结构记录了中断的所有相关信息，比如处理函数、统计信息和硬件配置等。

关键字段解释：

字段	描述
irq_common_data	存储与中断控制器硬件相关的通用数据
kstat_irqs	记录每个 CPU 自系统启动以来收到的中断次数
handle_irq	指向处理中断的主函数
action	一个链表，存储所有注册到该中断的处理函数
irqs_unhandled	统计未被正确处理的中断次数（调试用）
lock	多处理器系统的锁，确保中断处理在多核 CPU 下安全执行
threads_active	记录当前有多少线程正在处理该中断
wait_for_threads	等待队列，用于同步等待中断处理线程完成
nr_actions	统计该中断下注册的处理函数数量
dir	指向 /proc/irq/ 目录下该中断的文件节点
name	中断的名称（如"eth0"）

2、中断操作结构（irqaction 结构）

每个注册的中断处理函数对应一个 struct irqaction 结构：

字段	描述
handler	中断的直接处理函数（也称"硬中断处理程序"）
thread_fn	线程化处理函数（可选），用于耗时操作
dev_id	设备的唯一标识，用于区分共享中断的不同设备
name	设备名称（如"USB 控制器"）
next	链表指针，指向下一个共享该中断的 irqaction 结构
flags	中断标志（如 IRQF_SHARED 表示共享中断）

3、中断芯片数据（irq_data 结构）

struct irq_data 用于与硬件中断控制器交互：

字段	描述
irq	Linux 系统分配的中断号（如 16）
hwirq	硬件设备的物理中断号
chip	中断控制器的驱动接口
domain	负责将硬件中断号（hwirq）映射到 Linux 的中断号（irq）
chip_data	硬件控制器的私有数据
