在内核开发中，编写代码并不是最困难的部分。真正的挑战其实是调试问题，即使是经验丰富的开发者也会为此感到头疼。实际上，很多调试工具本身就是内核功能的一部分。当程序出错时，内核会通过名为 "Oops" 的错误信息帮助定位问题原因，而调试的关键就是仔细分析这些错误信息。

什么是内核 oops？ ​

当 Linux 内核遇到严重错误（称为 "kernel panic"）时，会立即显示 Oops 信息。这些信息包含当前 CPU 寄存器的数值、程序运行时的堆栈内容，以及发生错误时的函数调用路径，帮助开发者快速定位问题。

大部分错误源于错误地使用空指针（NULL 指针）或无效地址。这类问题通常会触发 Oops 提示。处理器处理内存时，会把程序使用的虚拟地址通过"页表"映射为物理地址。当程序访问非法地址时，系统无法完成地址转换，处理器就会发出"页面无效"警告。如果此时程序在最高权限（内核模式）运行且无法恢复，系统就会触发 Oops。

以下是触发 Oops 的常见场景：

  1. 64 位系统调用出错时会直接显示 Oops

  2. CPU 进入异常工作模式且对应的异常处理程序直接触发 Oops

  3. 程序主动调用内核中的 BUG() 调试函数时触发 Oops

  4. 内核程序访问非法内存地址（如未初始化的指针）时触发 Oops

简单来说，Oops 就是内核遇到无法处理的致命错误时的"自检报告"，通过显示关键运行状态帮助开发者排查问题。

一、OOPS 日志分析 ​

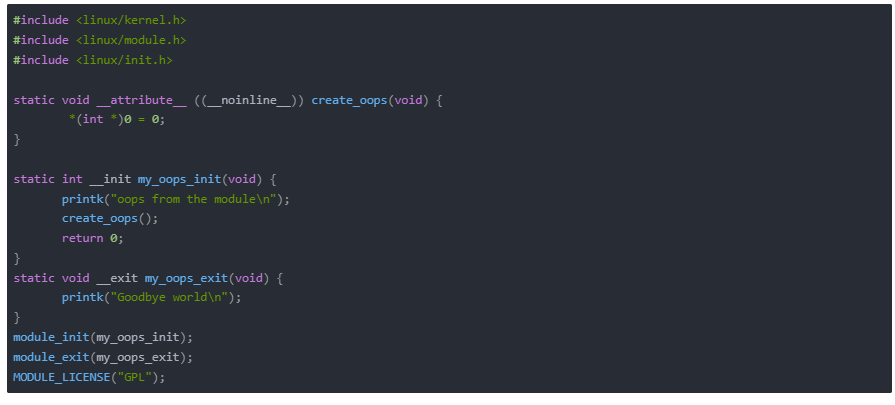

OOPS 是 Linux 内核在发生错误或未处理的异常时打印的消息。 它尽最大努力描述异常，并在错误或异常发生之前转储调用堆栈。以下内核模块为例：


在前面的模块代码中，我们试图取消引用空指针，以使内核恐慌。 此外，我们使用 noinline 属性以使 create_oops() 不是内联的，从而允许它在反汇编期间和调用堆栈中显示为一个单独的函数。

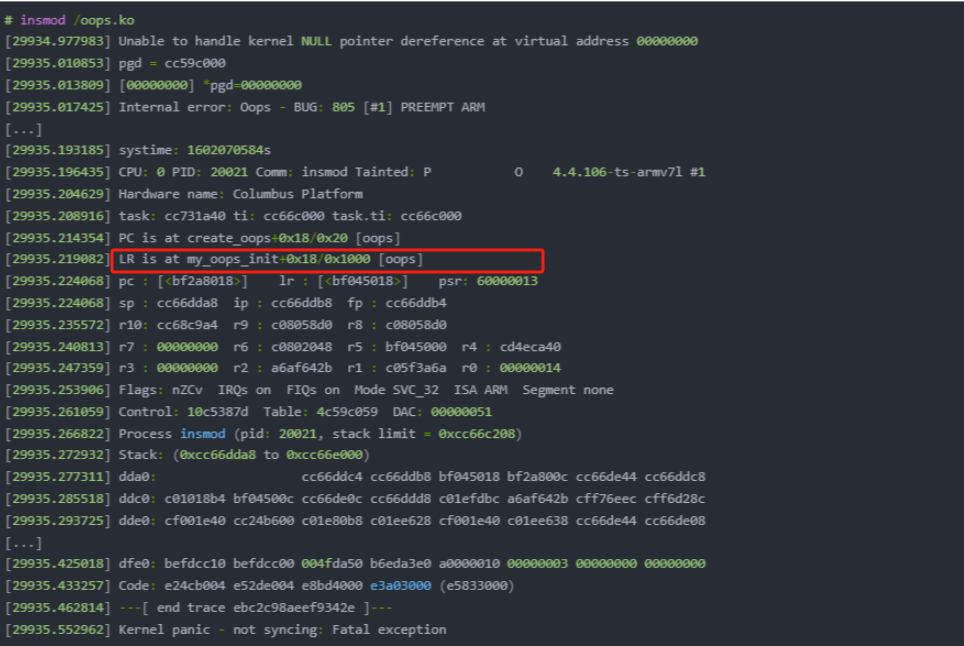

以下是针对内核 Oops（崩溃）信息的简化解释：

核心错误信息 ​

plaintext
[29934.977983] Unable to handle kernel NULL pointer dereference at virtual address 00000000
  • 问题：代码尝试访问一个无效的 NULL 指针（即地址 00000000），导致内核崩溃。

崩溃发生的位置 ​

plaintext
[29935.214354] PC is at create_oops+0x18/0x20 [oops]

  • PC（程序计数器）：当前执行的指令位于 create_oops 函数中。

  • 函数细节：create_oops 函数总长 0x20（32 字节），崩溃发生在距离函数起始地址 0x18（24 字节）的位置。

崩溃的调用来源 ​

plaintext
[29935.219082] LR is at my_oops_init+0x18/0x1000 [oops]

  • LR（链接寄存器）：记录了调用 create_oops 的函数是 my_oops_init。

  • 位置：my_oops_init 函数的第 0x18 字节（24 字节）处调用了 create_oops。

寄存器的十六进制值 ​

plaintext
[29935.224068] pc : [<bf2a8018]    lr : [<bf045018]    psr: 60000013

  • pc：崩溃时的程序计数器地址（bf2a8018）。

  • lr：调用返回地址（bf045018），即崩溃后若能恢复，会跳转到此处继续执行。

堆栈信息 ​

plaintext
[29935.224068] sp : cc66dda8  ip : cc66ddb8  fp : cc66ddb4

  • sp（堆栈指针）：指向当前堆栈的顶部位置（cc66dda8）。

  • fp（帧指针）：记录函数调用前的堆栈位置（cc66ddb4），帮助函数返回时恢复堆栈状态。

其他寄存器的值 ​

plaintext
[29935.247359] r3 : 00000000  r2 : a6af642b  r1 : c05f3a6a  r0 : 00000014
  • 这些是 CPU 寄存器的当前值（如 r0 到 r3），记录了崩溃时的数据状态，用于调试。

发生崩溃的进程 ​

plaintext
[29935.266822] Process insmod (pid: 20021, stack limit = 0xcc66c208)
  • 进程信息：崩溃发生在进程 insmod（进程 ID 为 20021），该进程用于加载内核模块。

函数调用历史（回溯） ​

plaintext
[回溯信息...]

  • 作用：显示崩溃前函数调用的链条，例如：

  • 用途：帮助定位问题发生在哪一层调用中。

机器码转储 ​

plaintext
[29935.433257] Code: e24cb004 e52de004 e8bd4000 e3a03000 (e5833000)

  • 内容：崩溃时正在执行的机器指令的十六进制代码。

  • 用途：开发者可通过反汇编工具（如 addr2line）将这些地址映射到具体的源代码行。

总结 ​

  • 错误根源：代码在 create_oops 函数中尝试访问 NULL 指针。

  • 调用链：问题由 my_oops_init 函数触发，最终导致崩溃。

  • 调试线索：通过寄存器值、堆栈信息和机器码，可以定位代码中的具体错误位置。

如果内核未启用符号信息（如 CONFIG_KALLSYMS），则地址需通过工具转换为函数名和行号。

二、OOPS 上的跟踪转储 ​

当内核崩溃时，虽然可以用 kdump/kexec 和 crash 工具查看系统状态，但这些方法无法显示崩溃发生前的事件。而了解崩溃前的事件对排查问题至关重要。

Ftrace 工具能解决这个问题。要开启它的记录功能，只需做以下两件事之一：

  1. 在终端执行命令：echo 1 > /proc/sys/kernel/ftrace_dump_on_oops；

  2. 在开机启动参数里添加 ftrace_dump_on_oops。

开启后，当系统崩溃时，Ftrace 会自动把记录的事件日志以文本形式打印到屏幕（控制台）。如果把控制台输出连接到串口线（比如通过网线或 USB 转串口设备），日志会更方便保存和分析。

设置完成后，只需等待崩溃发生。一旦崩溃出现，控制台就会显示 Ftrace 记录的日志，帮助追溯崩溃前的事件。能回溯多久取决于 Ftrace 的存储空间大小，默认每个 CPU 的存储区超过 1MB，但可能不够用。

如何调整存储空间大小？

  1. 执行命令：echo [数值] > /sys/kernel/debug/tracing/buffer_size_kb，其中 [数值] 是每个 CPU 的存储空间（单位为 KB）。

  2. 例如：echo 3 > /sys/kernel/debug/tracing/buffer_size_kb，会让每个 CPU 的存储空间变为 3KB。如果只需要简单记录，1KB 可能就足够了。

注意：

  • 存储空间是每个 CPU 单独分配的，总大小是所有 CPU 的数值之和。

  • 如果崩溃时存储区还没完全输出，数据可能被覆盖。因此要根据需求调整合适的大小。

三、使用 objdump 识别内核模块中的错误代码行 ​

我们可以使用 objdump 来反汇编目标文件，并识别生成 OOP 的行。 我们使用反汇编的代码来处理符号名称和偏移量，以便指向准确的故障线。

以下行将反汇编 oops.as 文件中的内核模块：

Bash
arm-XXXX-objdump -fS  oops.ko  oops.as

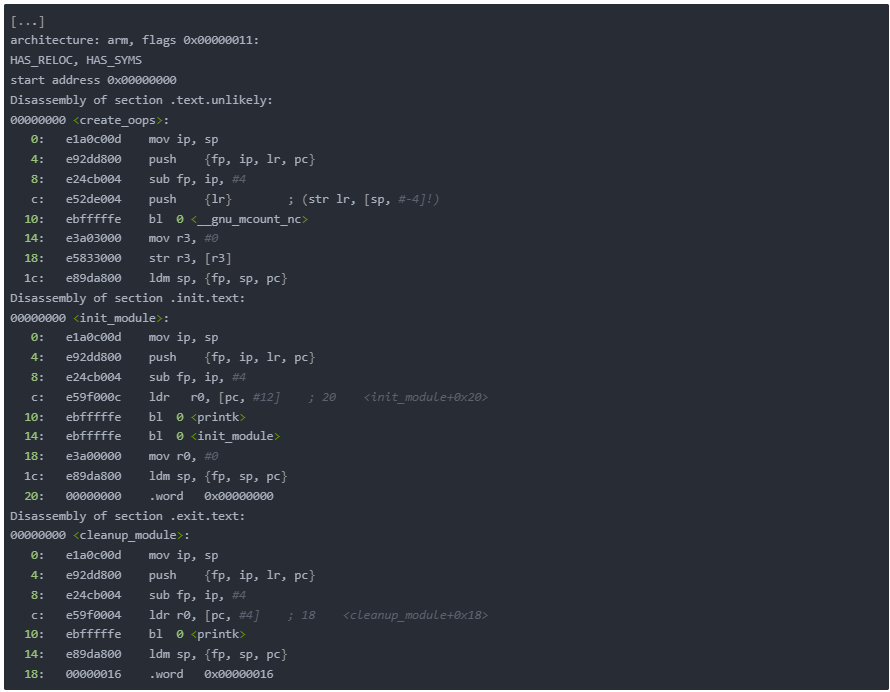

生成的输出文件将包含类似以下内容的内容：


编译模块时启用调试选项将使调试信息在 .ko 对象中可用。 在这种情况下，objdump -S 将插入源代码和程序集以获得更好的视图。

从 OOPS 中，我们已经看到 PC 位于 create_oops+0x18，它位于 create_oops 地址的 0x18 偏移量。 这就把我们带到了 18: e5833000 str r3, [r3] 线。 为了理解我们感兴趣的行，让我们描述一下它之前的行 mov r3, #0。 在这行之后，我们有 r3 = 0。 回到我们感兴趣的领域，对于熟悉 ARM 汇编语言的人来说，这意味着将 r3 写到 r3 所指向的原始地址([r3] 的 C 等价物是 *r3)。 请记住，这对应于我们代码中的 *(int *)0 = 0。
