注册字符设备可以分为两个步骤：

1. 字符设备初始化
2. 字符设备的添加

一、字符设备初始化

字符设备初始化所用到的函数为 cdev_init(...)，在对该函数讲解之前，首先对 cdev 结构体进行介绍。

1、cdev 结构体

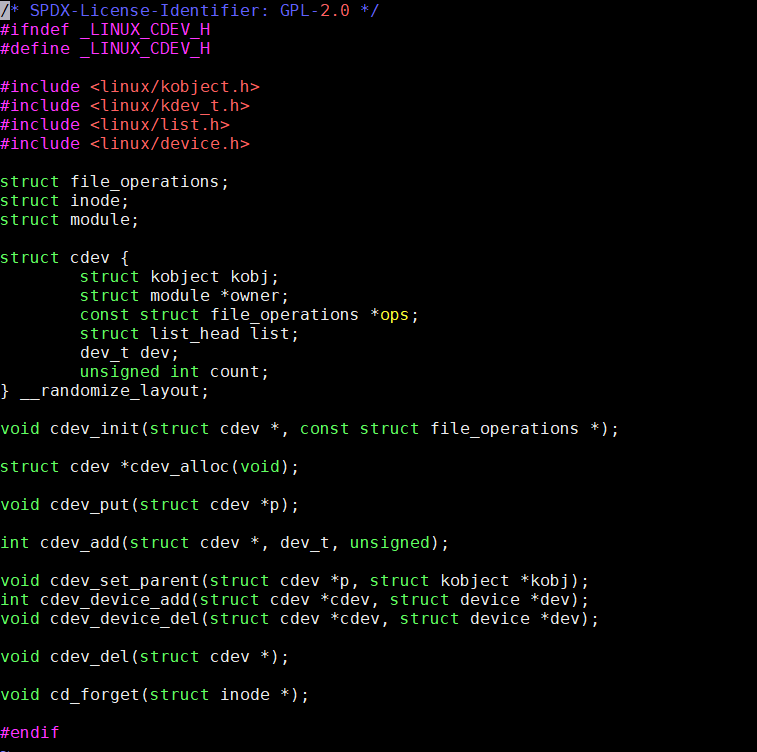

Linux 内核中将字符设备抽象成一个具体的数据结构（struct cdev），我们可以理解为字符设备对象，cdev 记录了字符设备号、内核对象、文件操作 file_operations 结构体等信息。定义在 内核源码/include/linux/cdev.h 文件中：

struct cdev {
    struct kobject kobj;                // 内嵌的内核对象
    struct module *owner;               // 该字符设备所在的内核模块的对象指针
    const struct file_operations *ops;  // 该结构描述了字符设备所能实现的方法
    struct list_head list;              // 用来将已经向内核注册的所有字符设备形成链表
    dev_t dev;                          // 字符设备的设备号
    unsigned int count;                 // 隶属于同一主设备号的次设备号的个数
};

关键字段说明：

• struct kobject kobj：内嵌的内核对象，用于将 cdev 集成到 Linux 的设备模型中，与 sysfs 文件系统集成。
• struct module *owner：指向字符设备所在模块的结构体指针，确保在操作设备时，所属模块不会被卸载。
• const struct file_operations *ops：指向与该字符设备关联的操作函数集。
• struct list_head list：用来将所有已注册的 cdev 形成链表。
• dev_t dev：字符设备的设备号，由主设备号和次设备号组成。

2、cdev_init 初始化

设备初始化所用到的函数为 cdev_init()：

void cdev_init(struct cdev *, const struct file_operations *);

头文件：

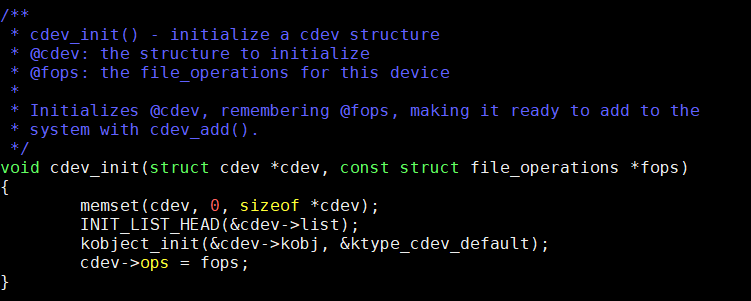

实现：

void cdev_init(struct cdev *cdev, const struct file_operations *fops)
{
    memset(cdev, 0, sizeof *cdev);                        // 将整个结构体清零
    INIT_LIST_HEAD(&cdev->list);                          // 初始化 list 成员使其指向自身
    kobject_init(&cdev->kobj, &ktype_cdev_default);       // 初始化 kobj 成员
    cdev->ops = fops;                                     // 建立 cdev 和 file_operations 之间的连接
}

3、字符设备的注册和注销

通过调用 cdev_add，驱动程序可以将字符设备与一个指定的设备号关联，使其可以被用户空间访问。

int cdev_add(struct cdev *p, dev_t dev, unsigned count);

参数说明：

• struct cdev *p：指向字符设备的结构体指针
• dev_t dev：设备号，由主设备号和次设备号组成
• unsigned count：需要注册的次设备号数量，通常为 1

返回值：成功时返回 0，失败时返回负数错误码。

代码实现目录：fs/char_dev.c

int cdev_add(struct cdev *p, dev_t dev, unsigned count)
{
    int error;

    p->dev = dev;
    p->count = count;
    error = kobj_map(cdev_map, dev, count, NULL, exact_match, exact_lock, p);
    if (error)
        return error;
    kobject_get(p->kobj.parent);

    return 0;
}

4、cdev_map

其中比较关键的是 cdev_map：

文件位置

drivers/base/map.c

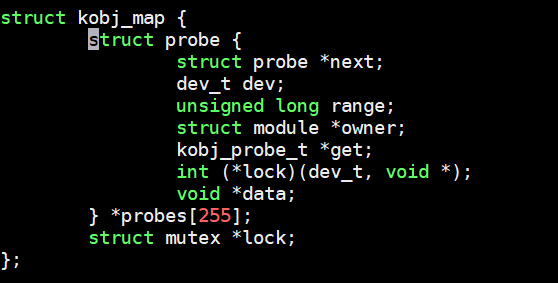

struct kobj_map {
    struct probe {
        struct probe *next;        // 链表指针
        dev_t dev;                 // 起始设备号
        unsigned long range;       // 设备号范围
        struct module *owner;      // 拥有该设备的内核模块
        kobj_probe_t *get;         // 回调函数
        int (*lock)(dev_t, void *);
        void *data;                // 用户自定义数据
    } *probes[255];                // 管理 255 个主设备号范围
    struct mutex *lock;            // 互斥锁
};

初始化：

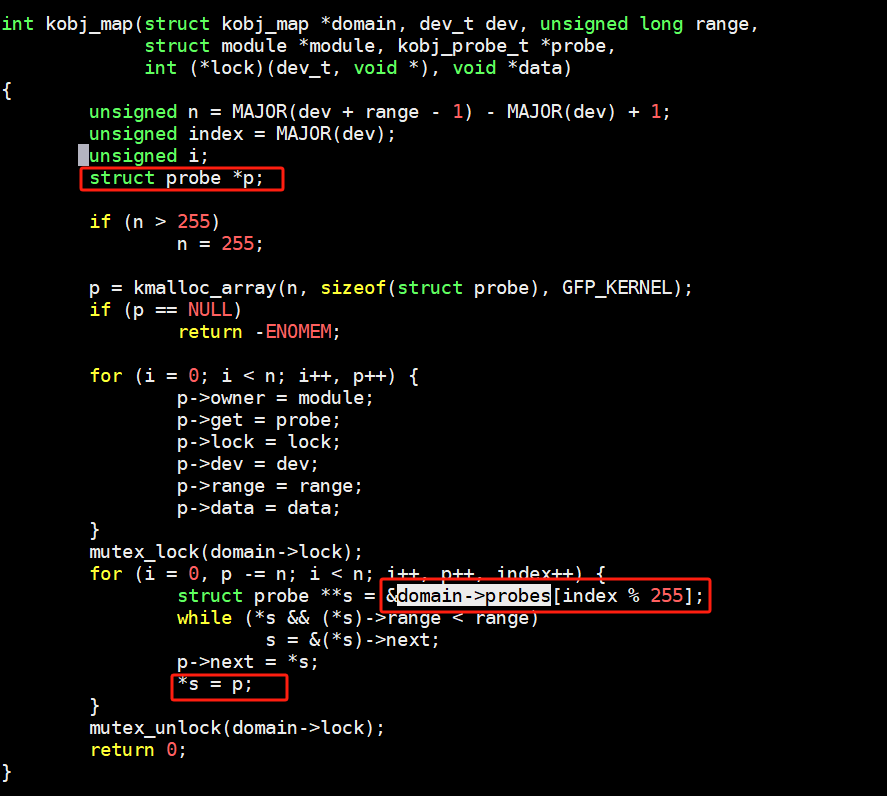

kobj_map 是 Linux 内核中用于注册设备号到设备对象的映射关系的函数。它通过将设备号范围与设备回调函数绑定，允许后续使用设备号查找到设备对象。

关键点

1. 主设备号和次设备号的管理：probes[255] 数组按照主设备号进行管理。
2. 链表的有序插入：按照 probe->range 的大小升序排列。
3. 并发保护：使用互斥锁 domain->lock，保证 kobj_map 的线程安全。

字符设备删除所用到的函数为 cdev_del()：

void cdev_del(struct cdev *);

二、实验代码

源代码下载

git clone git@gitee.com:yangxuesong314/linux-driver.git

• 代码位于：linux-driver/05.字符设备驱动模型/02.注册字符设备

#include <linux/init.h>
#include <linux/module.h>
#include <linux/fs.h>
#include <linux/kdev_t.h>
#include <linux/cdev.h>

static dev_t dev_num;
static struct cdev cdev_test;
static struct file_operations cdev_test_ops = {
    .owner = THIS_MODULE,
};

static int __init module_cdev_init(void)
{
    int ret;
    int major, minor;
    ret = alloc_chrdev_region(&dev_num, 0, 1, "chrdev_name");
    if (ret < 0) {
        printk("alloc_chrdev_region is error\n");
    }
    printk("alloc_register_region is ok\n");
    major = MAJOR(dev_num);
    minor = MINOR(dev_num);
    printk("major is %d\n",major);
    printk("minor is %d\n",minor);
    cdev_init(&cdev_test, &cdev_test_ops);
    cdev_test.owner = THIS_MODULE;
    ret = cdev_add(&cdev_test, dev_num, 1);
    if (ret < 0) {
        printk("cdev_add is error\n");
    }
    printk("cdev_add is ok\n");
    return 0;
}

static void __exit module_cdev_exit(void)
{
    cdev_del(&cdev_test);
    unregister_chrdev_region(dev_num, 1);
    printk("module exit \n");
}

module_init(module_cdev_init);
module_exit(module_cdev_exit);
MODULE_LICENSE("GPL v2");

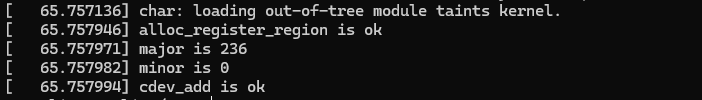

三、实验运行结果
