一般工作流程：linux/gpio/consumer.h

头文件：

获取描述：
1. gpiod_get（最基础的函数）
2. gpiod_count（计算有几个GPIO）
3. gpiod_get_optional (判NULL为依据)
4. gpiod_get_index（索引到对应的GPIO）
方向：
1. gpiod_direction_output
2. gpiod_direction_input(struct gpio_desc *desc)
value值：
1. gpiod_get_value
2. gpiod_set_value

整数型与描述符型的转换：

Int 与 gpio_desc 对转换

desc_to_gpio
gpio_to_desc

一、GPIO函数介绍

gpiod 开头的 ---- 基于描述符

gpio 开头 ---- 基于整数型（最早的API）

1.1、获取 GPIO 描述符函数

功能这个函数用来在Linux系统中获取GPIO（通用输入输出）的描述符（即GPIO的"标识"），方便后续操作。

函数原型

struct gpio_desc *__must_check gpiod_get(struct device *dev,
                                         const char *con_id,
                                         enum gpiod_flags flags);

需包含的头文件

`#include <linux/gpio/consumer.h>`

参数说明

设备指针（dev）
- 需要操作GPIO的设备的结构体指针。比如，如果你在驱动某个LED模块，这里的设备指针就是这个LED模块的设备结构。
GPIO名称（con_id）
- 一个字符串，用于在设备树（Device Tree）中匹配具体的GPIO。
- 例如："reset"、"power"或"led"，这个名字需要和设备树中定义的GPIO名称一致。
模式标志（flags）
- 通过标志设置GPIO的工作模式：
  - GPIOD_INPUT：设置为输入模式（如读取按键状态）。
  - GPIOD_OUTPUT：设置为输出模式（如控制LED亮灭）。
  - GPIOD_ACTIVE_LOW：表示低电平有效（如信号线反转）。
  - GPIOD_OPEN_DRAIN：开漏输出模式（需外接上拉电阻）。
  - GPIOD_OPEN_SOURCE：开源输出模式（需外接下拉电阻）。

返回值

成功：返回一个GPIO描述符（struct gpio_desc指针），后续操作（如读写电平）都通过它进行。
失败：返回NULL，表示找不到对应的GPIO或配置错误。

1.2、其他获取 GPIO 描述符函数

在 Linux 内核中还有另外三个同样是获取 GPIO 描述符资源的函数，三个函数内容如下所示：

struct gpio_desc *gpiod_get_index(struct device *dev, const char *con_id, unsigned int idx, enum gpiod_flags
flags);
struct gpio_desc *gpiod_get_optional(struct device *dev, const char *con_id, enum gpiod_flags flags);
struct gpio_desc *gpiod_get_index_optional(struct device *dev, const char *con_id, unsigned int index, enum
gpiod_flags flags);

相比之前的gpiod_get函数，这三个新函数增加了两个特点：

index参数：当设备树中某个GPIO属性包含多个引脚时，用这个参数指定具体要操作的哪个引脚（比如第0个、第1个）。
可选的optional后缀：函数名可能带或不带"optional()"，功能相同（都是获取GPIO描述符），但失败时的返回值不同。

返回值区别：

带optional()的函数：如果找不到GPIO，直接返回NULL。
不带optional的函数：如果找不到GPIO，返回一个特殊值（表示获取失败，而不是NULL）。

1.3、释放 GPIO 描述符

作用： 释放之前申请的 GPIO 资源。

函数定义：

void gpiod_put(struct gpio_desc *desc);

使用前需包含头文件：

`#include <linux/gpio/consumer.h>`

参数说明：

desc：要释放的 GPIO 描述符（即之前通过 gpiod_get() 等函数获取的 GPIO 标识）。

功能描述： 当你不再需要某个 GPIO 引脚时，调用此函数释放它，以便系统可以重新分配该资源。

返回值： 不返回任何值（无意义返回）。

1.4、获取 GPIO 的方向函数：

作用：

该函数的作用是查看某个GPIO引脚是输入还是输出。

函数定义：

void gpiod_put(struct gpio_desc *desc);

使用前需包含头文件：

`#include <linux/gpio/consumer.h>`

参数说明：

要使用这个函数：

需要包含头文件：#include <linux/gpio/consumer.h>
函数需要传入GPIO的描述符（即该GPIO的标识信息）

调用方式： int result = gpiod_get_direction(你的_gpio描述符);

返回结果说明：

如果返回0，说明该GPIO设置为输入模式
如果返回1，说明该GPIO设置为输出模式
如果返回负数（比如-1），说明操作失败（可能GPIO未正确初始化）

简单来说，这个函数就像询问GPIO当前是"接收信号"状态还是"发送信号"状态。得到结果后，你可以根据需要进行下一步操作，比如确认配置是否正确，或决定如何处理该引脚的信号。

1.5、配置 GPIO 的方向函数：

::: 函数原型：

int gpiod_direction_input(struct gpio_desc *desc);

int gpiod_direction_output(struct gpio_desc *desc, int value);

头文件：

#include <linux/gpio/consumer.h>

参数：

desc：指向 GPIO 描述符的指针。

value（仅适用于 gpiod_direction_output）：初始输出值，可以是 0 或 1。

函数功能：

gpiod_direction_input 函数用于配置 GPIO 的方向为输入。

gpiod_direction_output 函数用于配置 GPIO 的方向为输出，并可指定初始输出值。

返回值：

返回值为整型，表示配置 GPIO 方向的结果。

如果成功配置 GPIO 方向，返回值为 0。

如果配置失败，返回值为负数，表示错误码。 :::

这两个函数用于配置 GPIO 的方向。 gpiod_direction_input 将给定的 GPIO 描述符所代表的GPIO 配置为输入模式。而 gpiod_direction_output 将 GPIO 配置为输出模式，并可以指定初始输出值。

1.6、读取 GPIO 的电平状态函数

::: 函数原型：

int gpiod_get_value(const struct gpio_desc *desc);

头文件：

#include <linux/gpio/consumer.h>

参数：

desc：指向 GPIO 描述符的指针。

函数功能：

gpiod_get_value 函数用于读取 GPIO 的电平状态。

返回值：

返回值为整型，表示 GPIO 的电平状态。

如果成功读取到 GPIO 的电平状态，返回值为 0 或 1，分别表示低电平和高电平。

如果读取失败，返回值为负数，表示错误码。 :::

该函数用于读取给定 GPIO 描述符所代表的 GPIO 的电平状态。通过调用该函数，可以获取 GPIO 当前的电平状态，以便进一步处理和判断 GPIO 的状态。

1.7、读取 GPIO 的电平状态函数

::: 函数原型：

void gpiod_set_value(struct gpio_desc *desc, int value);

头文件：

#include <linux/gpio/consumer.h>

参数：

desc：指向 GPIO 描述符的指针。

value：要设置的 GPIO 的电平状态，可以是 0 或 1。

函数功能：

gpiod_set_value 函数用于设置 GPIO 的电平状态。

返回值：无（void）

该函数用于设置给定 GPIO 描述符所代表的 GPIO 的电平状态。通过调用该函数，您可以将 GPIO设置为特定的电平状态，以便控制外部设备或执行其他相关操作。 :::

value 参数表示要设置的 GPIO 的电平状态，可以是 0 或 1。当 value 为 0 时，表示设置GPIO 为低电平；当 value 为 1 时，表示设置 GPIO 为高电平。

该函数没有返回值，因为它只是执行设置操作而不需要返回任何结果。

在使用该函数之前，需要确保 GPIO 已经被正确地配置为输出模式。

1.8、GPIO 描述符转换为中断编号函数

::: 函数原型：

int gpiod_to_irq(const struct gpio_desc *desc);

头文件：

#include <linux/gpio/consumer.h>

参数：

desc：指向 GPIO 描述符的指针。

函数功能：

gpiod_to_irq 函数用于将 GPIO 描述符转换为中断号。

返回值：

返回值为整型，表示中断号。

如果成功将 GPIO 描述符转换为中断号，返回值为大于等于 0 的中断号。

如果转换失败，返回值为负数，表示错误码。 :::

该函数用于将给定 GPIO 描述符所代表的 GPIO 转换为对应的中断号。

二、实验

源代码下载：git clone git@gitee.com:yangxuesong314/linux-driver.git（若之前已git拉取代码可以忽略）代码位于：linux-driver/09.GPIO子系统/01.基于描述符的GPIO接口

2.1、设备树

        my_gpio:gpiol_a0 {
            compatible = "mygpio";
            my-gpios = <&gpio1 RK_PA0 GPIO_ACTIVE_HIGH>,<&gpio1 RK_PB0 GPIO_ACTIVE_HIGH>;
            pinctrl-names = "default";
            pinctrl-0 = <&mygpio_ctrl>;
        };

compatible: 用于指定设备的兼容性字符串，与驱动程序中的值相匹配。
my-gpios: 指定了与该设备相关联的 GPIO。
- &gpio1 表示 GPIO 控制器的句柄（handle）
- RK_PA0 是与该 GPIO 相关的资源描述符（resource specifier）
- GPIO_ACTIVE_HIGH 表示 GPIO 的默认电平为高电平。
pinctrl-names 和 pinctrl-0: 用于指定引脚控制器（pinctrl）的配置。 pinctrl-names 表示引脚控制器配置的名称，这里为 "default"。 pinctrl-0 指定了与该配置相关联的引脚控制器句柄，这里为 &mygpio_ctrl。

        mygpio {
            mygpio_ctrl: my-gpio-ctrl {
                rockchip,pins = <1 RK_PA0 RK_FUNC_GPIO &pcfg_pull_none>;
            };
        };

在第三行的内容中，

1 表示引脚索引（x ：哪个大组GPIO1）
RK_PA0: （GPIOx_A0）表示资源描述符，用于标识与该引脚相关联的物理资源，表示引脚所属的功能组，
RK _FUNC_GPI0 表示将引脚的功能设置为 GPIO，
&pcfg_pull_none 表示引脚配置为无上下拉。
- pcfg_pull_up
- pcfg_pull_down
- pcfg_pull_none
- pcfg_pull_none_drv_level_0

2.2、驱动

`#include <linux/module.h>`
`#include <linux/interrupt.h>`
`#include <linux/platform_device.h>`
`#include <linux/of.h>`
`#include <linux/gpio/consumer.h>`
`#include <linux/kthread.h>`
`#include <linux/delay.h>`
`#include <linux/atomic.h>`

static struct task_struct *blink_thread;
static struct gpio_desc *gpio;
static atomic_t keep_blinking = ATOMIC_INIT(1);

static int blink_thread_func(void *data) {
    int value = 0;
    while (atomic_read(&keep_blinking)) {
        gpiod_set_value(gpio, value);
        msleep(500);
        value = !value;
        gpiod_set_value(gpio, value);
        printk(KERN_INFO "GPIO state: %d\n", value);

        if (kthread_should_stop())
            break;
    }
    return 0;
}

static int my_probe(struct platform_device *pdev) {
    gpio = devm_gpiod_get(&pdev->dev, NULL, GPIOD_OUT_LOW);
    if (IS_ERR(gpio)) {
        dev_err(&pdev->dev, "Failed to get GPIO: %ld\n", PTR_ERR(gpio));
        return PTR_ERR(gpio);
    }

    blink_thread = kthread_run(blink_thread_func, NULL, "gpio_blinker");
    if (IS_ERR(blink_thread)) {
        return PTR_ERR(blink_thread);
    }

    dev_info(&pdev->dev, "GPIO control initialized\n");
    return 0;
}

static int my_remove(struct platform_device *pdev) {
    atomic_set(&keep_blinking, 0);
    if (blink_thread) {
        kthread_stop(blink_thread);
        blink_thread = NULL;
    }
    gpiod_set_value(gpio, 0);
    dev_info(&pdev->dev, "GPIO control released\n");
    return 0;
}

static const struct of_device_id my_of_match[] = {
    { .compatible = "my_platform_gpio" },
    {}
};
MODULE_DEVICE_TABLE(of, my_of_match);

static struct platform_driver my_driver = {
    .probe = my_probe,
    .remove = my_remove,
    .driver = {
        .name = "my_platform_driver",
        .of_match_table = my_of_match,
    },
};
module_platform_driver(my_driver);

MODULE_LICENSE("GPL");

Makefile 我们编译到内核里面

obj-y += gpiodesc.c

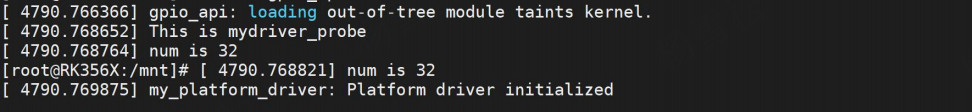

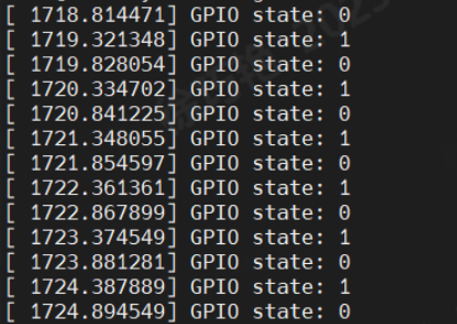

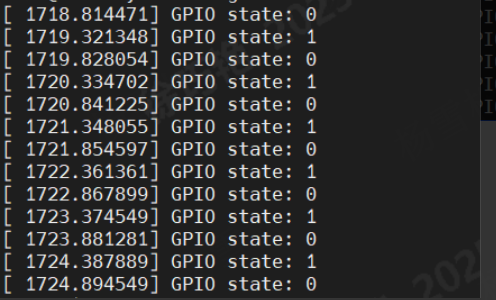

实验：内核启动后对应的打印如下：
