在 Linux 开发中，i2c-tools 是一套非常强大的用户空间工具集，用于调试 I2C 总线和设备。它直接基于 i2c-dev 驱动运行。

1. 安装 ​

在 Debian/Ubuntu 系统上：

bash
sudo apt-get install i2c-tools

在 Buildroot/Yocto 构建的嵌入式系统中，通常需要在 make menuconfig 中选中 Target packages -> Hardware handling -> i2c-tools。

2. 常用命令 ​

2.1 i2cdetect - 扫描总线 ​

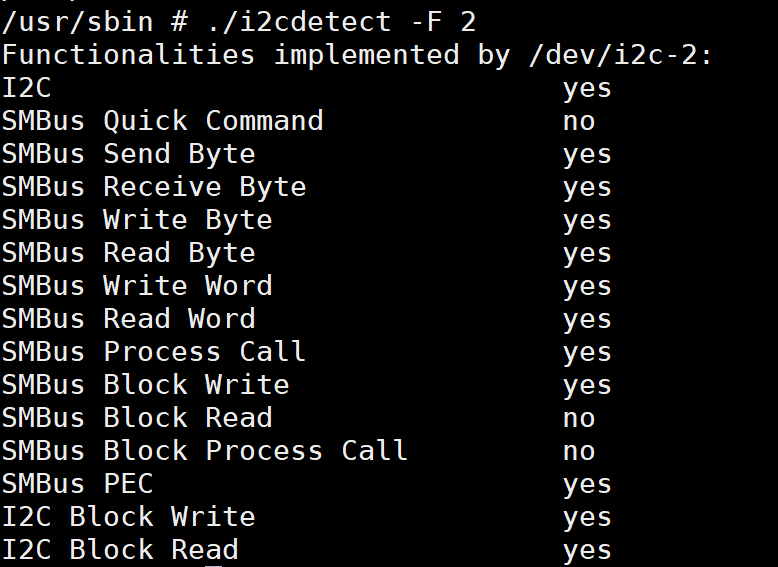

用于检测 I2C 总线上挂载的设备。

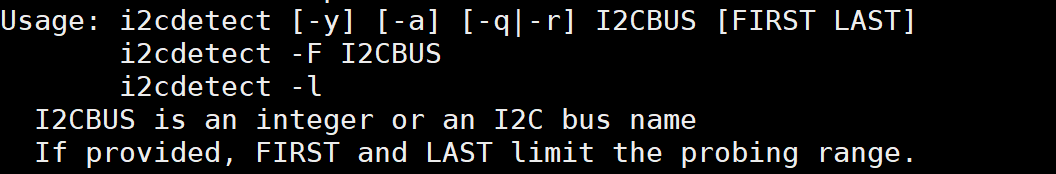

bash
# 列出所有安装的 I2C 总线
i2cdetect -l

# 扫描总线 1 上的设备 (-y 代表 yes，不询问确认)

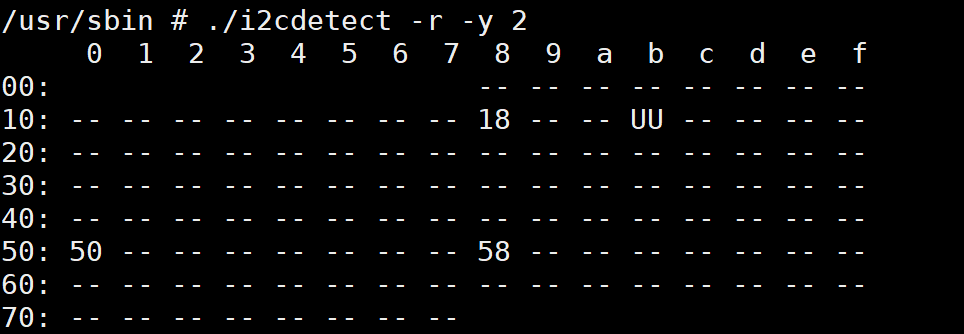

i2cdetect -y 1

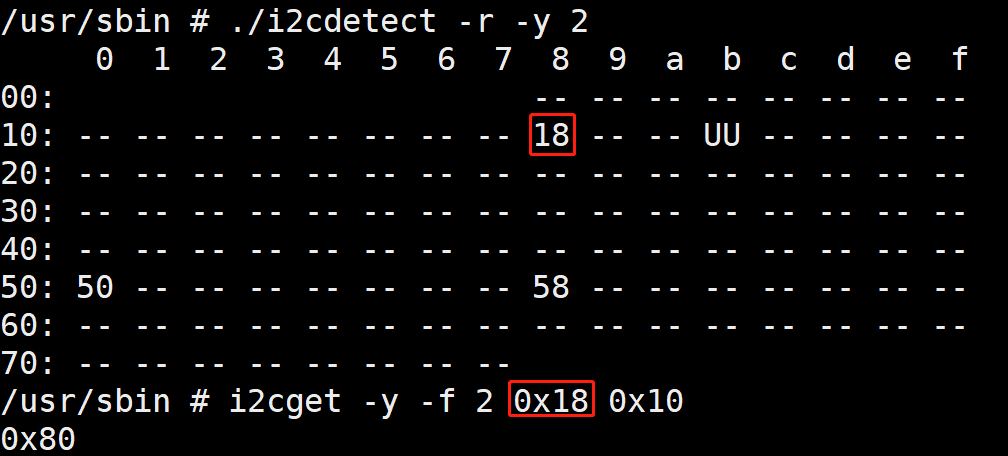

输出示例：

plaintext
     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:          -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: 50 -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --
  • --: 表示该地址没有设备响应 (NACK)。
  • 50: 表示地址 0x50 有设备响应 (ACK)。
  • UU: 表示该地址的设备已经被内核驱动接管（Busy），用户空间可能无法访问。

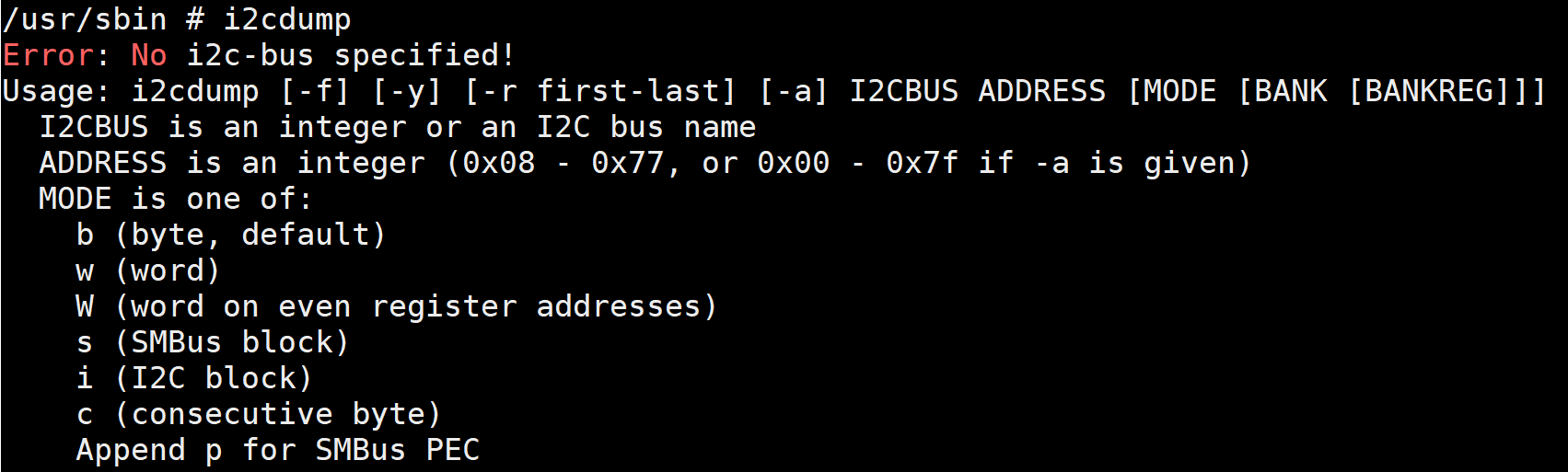

2.2 i2cdump - 导出寄存器 ​

用于导出设备的所有寄存器值。

bash
# 导出总线 1 上地址 0x50 设备的所有寄存器

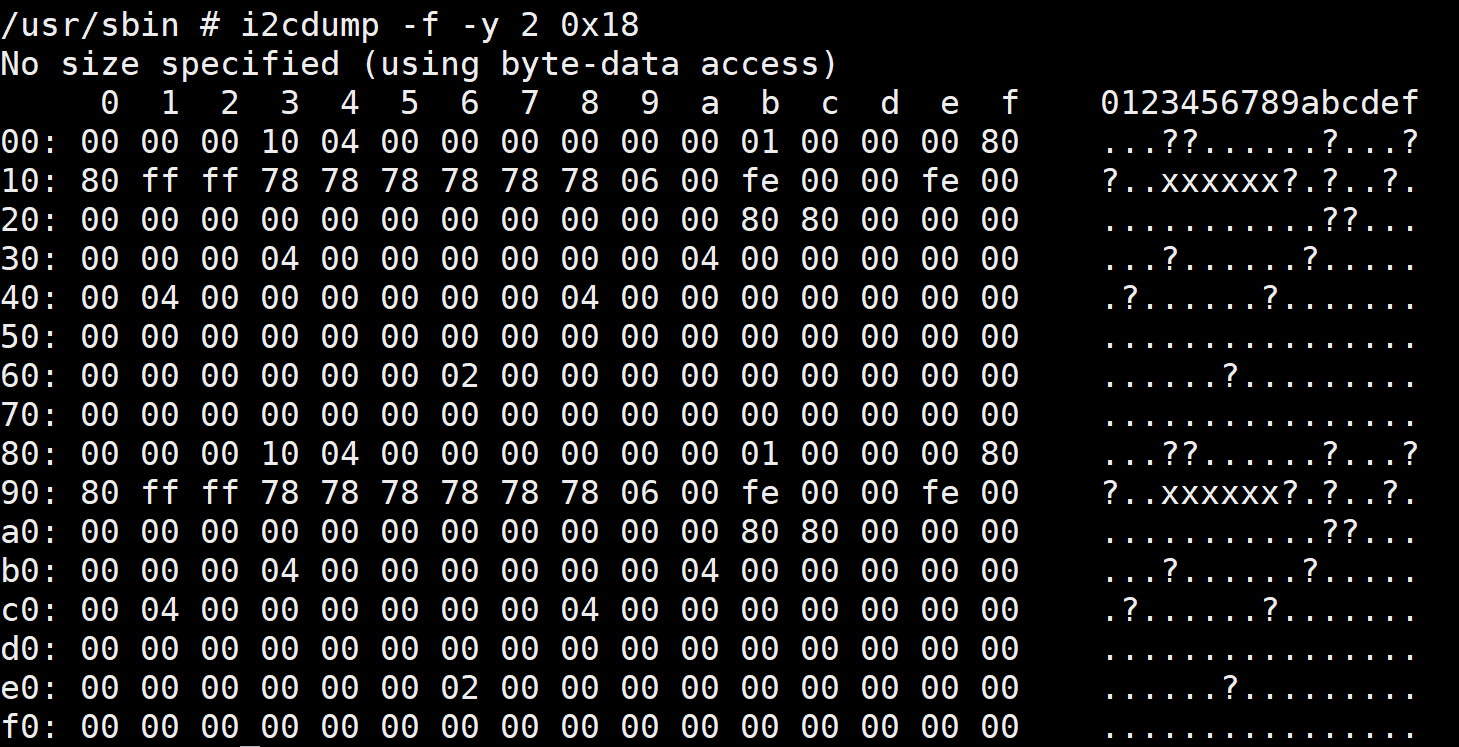

i2cdump -y 1 0x50

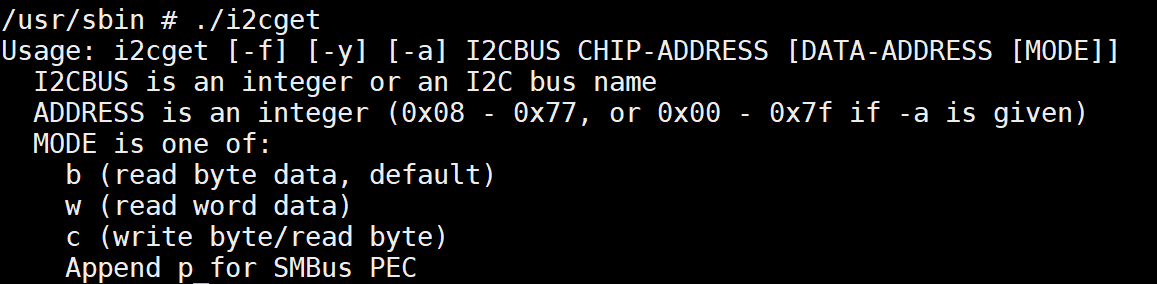

2.3 i2cget - 读取寄存器 ​

读取单个寄存器的值。

bash
# 读取总线 1，设备 0x50，寄存器 0x10 的值

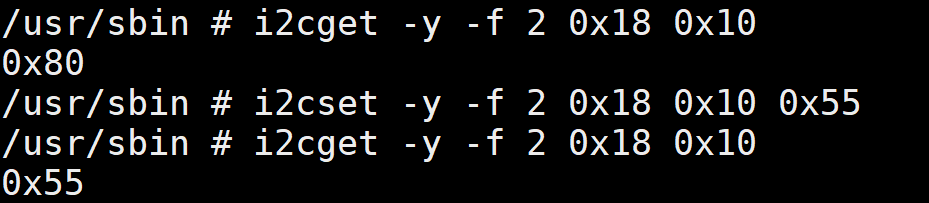

i2cget -y 1 0x50 0x10

2.4 i2cset - 写入寄存器 ​

写入单个寄存器的值。小心使用，写入错误可能导致设备异常！

bash
# 向总线 1，设备 0x50，寄存器 0x10 写入值 0xAB

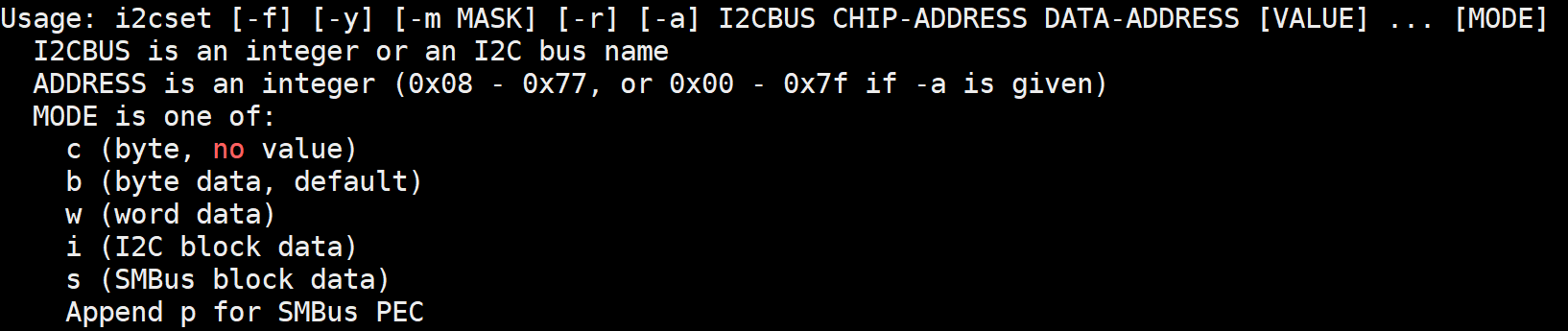

i2cset -y 1 0x50 0x10 0xAB

2.5 i2ctransfer - 发送自定义消息 ​

这是较新的工具，支持更复杂的 I2C 消息序列（如多字节读写、重复开始条件等）。

bash
# 向设备 0x50 写 0x00，然后读 3 个字节 (通常用于读寄存器 0x00 开始的 3 个字节)

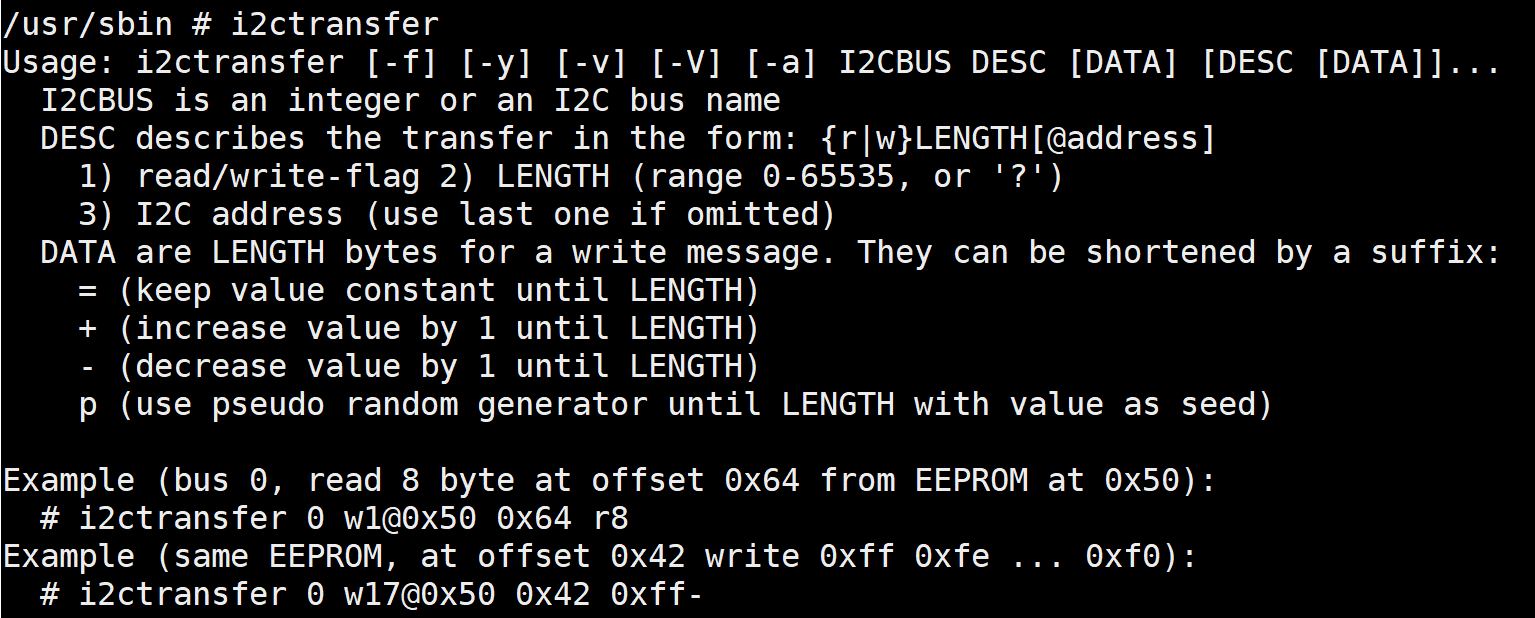

i2ctransfer -y 1 w1@0x50 0x00 r3

3. 调试技巧 ​

3.1 无法检测到设备 ​

  1. 检查接线: SDA/SCL 是否接反？GND 是否共地？
  2. 检查电压: 设备供电是否正常？
  3. 检查上拉: 是否有合适的上拉电阻？
  4. 检查地址: 某些设备有地址选择引脚，确认实际地址。

3.2 显示 UU ​

表示内核中已经有驱动加载并占用了该设备。

  • 如果你想在用户空间操作它，需要先卸载对应的内核驱动 (rmmod)，或者在设备树中将其状态改为 disabled。
  • 或者使用 I2C_SLAVE_FORCE (编程时) 强制访问。

3.3 频率调整 ​

如果信号质量差，可以尝试降低 I2C 频率。在设备树中修改 clock-frequency 属性，例如从 400000 改为 100000。
