spidev_test 是 Linux 内核源码中提供的一个用于测试 SPI 接口的用户空间工具。它可以用来验证 spidev 驱动是否工作正常，以及测试 SPI 总线的读写功能、回环测试等。

1. 获取源码 ​

该工具的源码位于 Linux 内核源码树的 tools/spi/ 目录下。

bash
# 假设你在内核源码根目录
cd tools/spi/
ls spidev_test.c

如果你的开发板文件系统中没有这个工具，可以从内核源码交叉编译得到。

2. 交叉编译 ​

使用与编译内核相同的交叉编译器。

bash
# 设置交叉编译器环境变量 (根据实际情况修改)
export CROSS_COMPILE=aarch64-linux-gnu-

# 编译
$CROSS_COMPILEgcc -o spidev_test spidev_test.c

编译完成后，将生成的 spidev_test 可执行文件拷贝到开发板上（例如通过 ADB、SCP 或挂载 SD 卡）。

3. 使用方法 ​

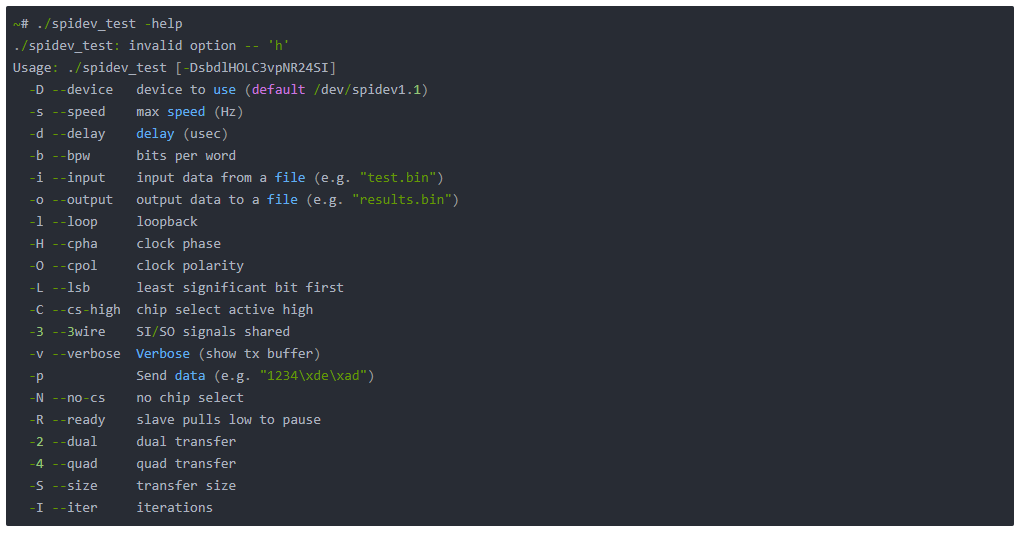

在开发板终端运行 spidev_test --help 可以查看支持的参数：

bash
./spidev_test --help
usage: spidev_test [options]...
  -D --device   device to use (default /dev/spidev1.1)
  -s --speed    max speed (Hz)
  -d --delay    delay (usec)
  -b --bpw      bits per word
  -i --input    input data from a file (e.g. "test.bin")
  -o --output   output data to a file (e.g. "results.bin")
  -l --loop     loopback mode
  -H --cpha     clock phase
  -O --cpol     clock polarity
  -L --lsb      least significant bit first
  -C --cs-high  chip select active high
  -3 --3wire    SI/SO signals shared
  -v --verbose  Verbose (show tx buffer)
  -p            Send data (e.g. "1234\xde\xad")
  -N --no-cs    no chip select
  -R --ready    slave pulls low to pause
  -2 --dual     dual transfer
  -4 --quad     quad transfer

4. 常用测试场景 ​

4.1 回环测试 (Loopback Test) ​

这是最常用的测试方法。将 SPI 的 MOSI (发送) 和 MISO (接收) 引脚短接。

运行测试命令：

bash
# -D 指定设备节点，-v 显示详细数据
./spidev_test -D /dev/spidev0.0 -v

预期输出： 发送的数据（TX）和接收的数据（RX）应该完全一致。

plaintext
spi mode: 0x0
bits per word: 8
max speed: 500000 Hz (500 KHz)
TX | FF FF FF FF FF FF 40 00 00 00 00 95 FF FF FF FF | ......@.........
RX | FF FF FF FF FF FF 40 00 00 00 00 95 FF FF FF FF | ......@.........

如果 RX 全是 00 或 FF（且与 TX 不符），说明通信失败，请检查：

  1. 引脚是否短接正确。
  2. 设备树配置是否正确（引脚复用）。
  3. SPI 控制器是否启用。

4.2 设置速率和模式 ​

测试以 10MHz 频率，SPI Mode 0 传输：

bash
./spidev_test -D /dev/spidev0.0 -s 10000000 -H 0 -O 0 -v

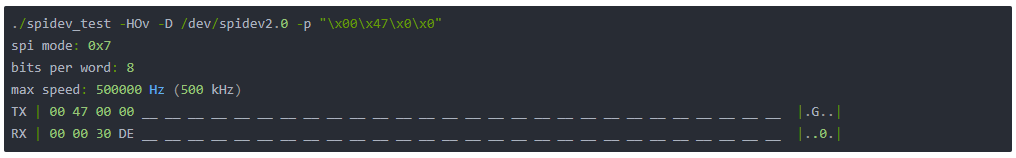

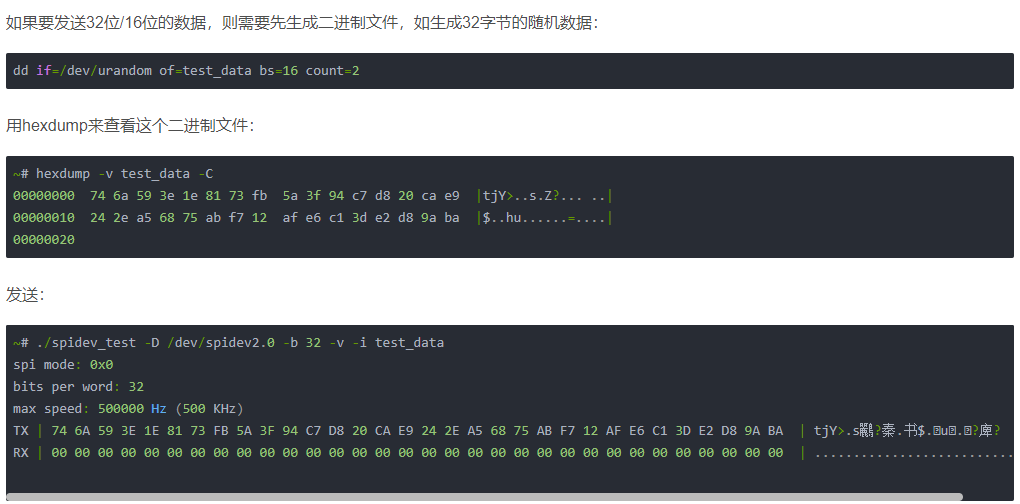

4.3 发送特定数据 ​

bash
# 发送十六进制数据
./spidev_test -D /dev/spidev0.0 -p "\x01\x02\x03\x04" -v

5. 常见问题 ​

  1. 无法打开设备：

    • 检查 /dev/spidevX.Y 是否存在。
    • 检查是否有权限（需要 root 或加入相关组）。
    • 检查内核配置是否开启了 User mode SPI device driver support。

  2. 数据不正确：

    • 检查接线。
    • 检查 SPI 模式（CPOL/CPHA）是否与从设备匹配。
    • 检查速率是否过高，超过了线路或从设备的支持范围。

  3. 找不到设备节点：

    • 检查设备树中是否添加了 spidev 节点，并且状态为 okay。
    • 检查 compatible 属性是否匹配驱动。
