Linux I2C 子系统设计得非常灵活，层次分明，旨在支持各种硬件平台和外设。理解其整体架构有助于我们快速定位问题和编写驱动。

1. 架构概览 ​

I2C 子系统主要分为三层：

  1. I2C Core (核心层)
  2. I2C Bus Driver (总线驱动/适配器驱动)
  3. I2C Device Driver (设备驱动/客户驱动)
plaintext
+-------------------------------------------------+
|              User Space Applications            |
|      (Sysfs, /dev/i2c-x, ioctl, read/write)     |
+-------------------------------------------------+
                         ^
                         |
+------------------------+------------------------+
|                 I2C Subsystem                   |
|                                                 |
|  +-------------------------------------------+  |
|  |             I2C Device Driver             |  |
|  | (EEPROM, Sensor, Touch, PMIC, Input...)   |  |
|  +-------------------------------------------+  |
|                        ^                        |
|                        | i2c_transfer           |
|  +-------------------------------------------+  |
|  |                I2C Core                   |  |
|  |      (i2c-core.c, algorithm, bus)         |  |
|  +-------------------------------------------+  |
|                        ^                        |
|                        | master_xfer            |
|  +-------------------------------------------+  |
|  |             I2C Bus Driver                |  |
|  |      (Rockchip I2C, GPIO Bitbanging...)   |  |
|  +-------------------------------------------+  |
|                                                 |
+------------------------+------------------------+
                         ^
                         |
+------------------------+------------------------+
|                    Hardware                     |
|         (SoC I2C Controller <-> Slaves)         |
+-------------------------------------------------+

2. 各层职责 ​

2.1 I2C Core (drivers/i2c/i2c-core-base.c) ​

  • 维护总线: 管理 i2c_bus_type，处理设备和驱动的注册、注销、匹配。
  • 提供接口: 向下提供注册 Adapter 的接口，向上提供数据传输的统一接口 (i2c_transfer, i2c_smbus_...)。
  • 抽象算法: 定义了 i2c_algorithm 结构，允许不同的适配器实现相同的通信协议。

2.2 I2C Bus Driver (drivers/i2c/busses/) ​

  • 硬件操作: 直接操作 SoC 的 I2C 控制器寄存器。
  • 实现算法: 实现 i2c_algorithm 中的 master_xfer 函数，完成实际的比特流传输。
  • 注册适配器: 将 struct i2c_adapter 注册到 Core 层。

2.3 I2C Device Driver (drivers/i2c/, drivers/input/, drivers/iio/ ...) ​

  • 设备逻辑: 了解具体外设的寄存器含义（如：向 0x00 寄存器写 1 启动测量）。
  • 暴露接口: 向用户空间或其他内核子系统暴露功能（如：生成 input event，读取温度值）。
  • 调用 Core: 使用 i2c_transfer 等函数与硬件交互，不关心底层是通过硬件控制器还是 GPIO 模拟实现的。

3. 关键文件 ​

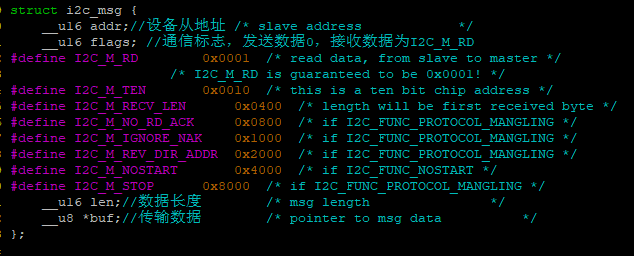

  • include/linux/i2c.h: 定义了所有的核心结构体 (i2c_client, i2c_driver, i2c_adapter, i2c_msg)。
  • drivers/i2c/i2c-core-base.c: 核心功能的实现。
  • drivers/i2c/i2c-dev.c: 实现了 /dev/i2c-x 字符设备接口，允许用户空间直接访问 I2C。
  • drivers/i2c/busses/i2c-rk3x.c: Rockchip 平台的 I2C 控制器驱动。

4. 设备与驱动的匹配 ​

在嵌入式 Linux (ARM) 中，主要依赖 Device Tree (设备树) 进行匹配。

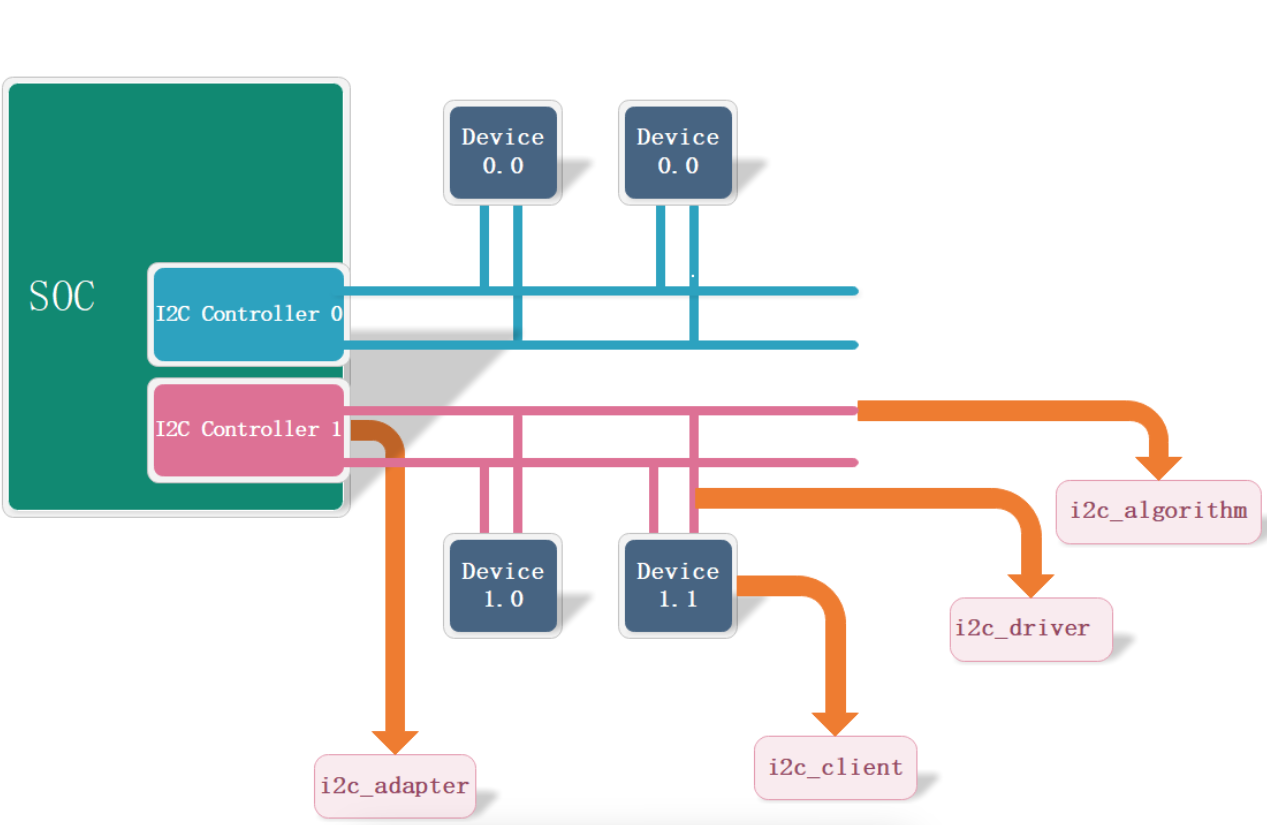

  1. I2C Adapter: 内核启动时解析 dts 中的 i2c 节点（如 i2c0），加载 i2c-rk3x 驱动，注册为 i2c_adapter。
  2. I2C Client: 适配器注册后，Core 层会扫描该 i2c 节点下的子节点（挂载的设备），实例化 i2c_client。
  3. I2C Driver: 驱动加载时，调用 i2c_register_driver。
  4. Match: I2C Bus 的 match 函数会比较 i2c_client->name (或 compatible) 与 i2c_driver->id_table (或 of_match_table)。
  5. Probe: 匹配成功后，调用 i2c_driver->probe(client, ...)。

5. 总结 ​

I2C 子系统的分层设计使得：

  • 可移植性强: 设备驱动不需要关心底层的 I2C 控制器是 Rockchip 的还是 STM32 的，只要内核有对应的 Adapter 驱动即可。
  • 开发简化: 开发者只需关注设备本身的寄存器操作，底层的时序和协议由 Core 和 Bus Driver 处理。
