一、设备驱动的重要知识点 ​

  • 结构体：device_driver
  • 结构体：driver_attribute
  • 驱动的注册接口：driver_register
  • 驱动属性文件：driver_create_file

二、驱动注册过程分析 driver_register ​

文件位置

drivers/base/driver.c

c

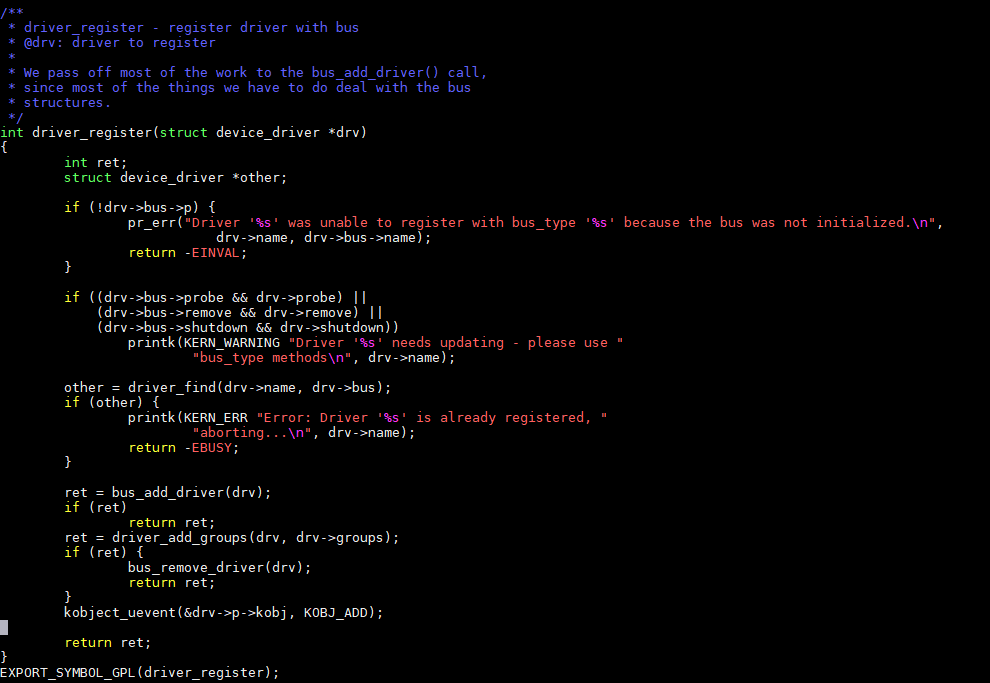

int driver_register(struct device_driver *drv)
{
    int ret;
    struct device_driver *other;

    // 检查总线是否已初始化
    if (!drv->bus->p) {
                pr_err("Driver '%s' was unable to register with bus_type '%s' because the bus was not initialized.\n",
               drv->name, drv->bus->name);
        return -EINVAL;
    }

    // 检查驱动程序的方法是否需要更新
    if ((drv->bus->probe && drv->probe) ||
        (drv->bus->remove && drv->remove) ||
        (drv->bus->shutdown && drv->shutdown))
        printk(KERN_WARNING "Driver '%s' needs updating - please use bus_type methods\n", drv->name);

    // 检查驱动程序是否已被注册
    other = driver_find(drv->name, drv->bus);
    if (other) {
        printk(KERN_ERR "Error: Driver '%s' is already registered, aborting...\n", drv->name);
        return -EBUSY;
    }

    ret = bus_add_driver(drv);                  // 将驱动程序添加到总线
    if (ret)
        return ret;
    ret = driver_add_groups(drv, drv->groups);  // 添加驱动程序的组属性
    if (ret) {
        bus_remove_driver(drv);                 // 移除已添加的驱动程序
        return ret;
    }
    kobject_uevent(&drv->p->kobj, KOBJ_ADD);    // 发送内核对象事件，通知驱动程序添加成功

    return ret;
}
EXPORT_SYMBOL_GPL(driver_register);

driver_register 函数的作用是把设备驱动程序添加到对应的总线中，具体流程如下：

  1. 首先，它会检查总线是否已经正常初始化。如果驱动关联的总线内部指针为"空"，说明总线还没准备好，就会报错并返回"参数无效"（-EINVAL）。
  2. 接着，它会检查驱动的方法是否需要升级。如果发现驱动和总线的 probe/remove/shutdown 方法同时存在冲突，就会提示开发者需要更新驱动代码，用总线提供的标准方法代替。
  3. 然后，它会检查是否已经有同名驱动被注册过。通过查找总线中的驱动列表，如果发现重复名称，就会报错并返回"设备忙"（-EBUSY）。
  4. 确认无误后，函数会正式将驱动添加到总线中。如果这一步失败，比如资源不足，就会直接返回对应的错误码。
  5. 成功添加后，会继续注册驱动的属性接口。如果属性注册失败，就会立即撤销之前的操作，把驱动从总线中移除并返回错误。
  6. 最后，系统会发送一个事件通知，告诉其他模块该驱动已经成功加入系统。

形象理解

整个过程就像给设备驱动办"入网手续"：先检查材料是否齐全，再确认没有重复申请，最后完成注册并通知相关部门。每个步骤都会在出错时及时终止流程并反馈具体问题。

三、bus_add_driver ​

在上面代码中，调用 bus_add_driver 函数将驱动程序添加到总线。我们来详细分析下 bus_add_driver 函数。

文件位置

drivers/base/bus.c

c
int bus_add_driver(struct device_driver *drv)
{
    struct bus_type *bus;
    struct driver_private *priv;
    int error = 0;

    // 获取总线对象
    bus = bus_get(drv->bus);
    if (!bus)
        return -EINVAL;

        pr_debug("bus: '%s': add driver %s\n", bus->name, drv->name);
    // 分配并初始化驱动程序私有数据
    priv = kzalloc(sizeof(*priv), GFP_KERNEL);
    if (!priv) {
        error = -ENOMEM;
        goto out_put_bus;
    }
    klist_init(&priv->klist_devices, NULL, NULL);
    priv->driver       = drv;
    drv->p             = priv;
    priv->kobj.kset    = bus->p->drivers_kset;

    // 初始化并添加驱动程序的内核对象
    error = kobject_init_and_add(&priv->kobj, &driver_ktype, NULL,
                                 "%s", drv->name);
    if (error)
        goto out_unregister;

    // 将驱动程序添加到总线的驱动程序列表
    klist_add_tail(&priv->knode_bus, &bus->p->klist_drivers);
    if (drv->bus->p->drivers_autoprobe) {  // 默认就是 1
        error = driver_attach(drv);
        if (error)
            goto out_unregister;
    }
    // 将驱动程序添加到模块
    module_add_driver(drv->owner, drv);

    // 创建驱动程序的 uevent 属性文件
    error = driver_create_file(drv, &driver_attr_uevent);
    if (error) {
        printk(KERN_ERR "%s: uevent attr (%s) failed\n", __func__, drv->name);
    }
    // 添加驱动程序的组属性
    error = driver_add_groups(drv, bus->drv_groups);
    if (error) {
        printk(KERN_ERR "%s: driver_create_groups(%s) failed\n", __func__, drv->name);
    }

    // 如果驱动程序不禁止绑定属性文件，则添加绑定属性文件
    if (!drv->suppress_bind_attrs) {
        error = add_bind_files(drv);
        if (error) {
            printk(KERN_ERR "%s: add_bind_files(%s) failed\n", __func__, drv->name);
        }
    }

    return 0;

out_unregister:
    kobject_put(&priv->kobj);
    drv->p = NULL;
out_put_bus:
    bus_put(bus);
    return error;
}

1、driver_attach ​

在上述函数中，使用 driver_attach 函数来探测设备，我们进一步分析下 driver_attach 函数。

文件位置

base/dd.c

c
/**
 * driver_attach - try to bind driver to devices.
 * @drv: driver.
 *
 * Walk the list of devices that the bus has on it and try to
 * match the driver with each one.  If driver_probe_device()
 * returns 0 and the @dev->driver is set, we've found a
 * compatible pair.
 */
int driver_attach(struct device_driver *drv)
{
    return bus_for_each_dev(drv->bus, NULL, drv, __driver_attach);
}
EXPORT_SYMBOL_GPL(driver_attach);

bus_for_each_dev 函数实现如下所示：

文件位置

base/bus.c

c
int bus_for_each_dev(struct bus_type *bus, struct device *start,
                     void *data, int (*fn)(struct device *, void *))
{
    struct klist_iter i;
    struct device *dev;
    int error = 0;

    if (!bus || !bus->p)
        return -EINVAL;

    klist_iter_init_node(&bus->p->klist_devices, &i,
                         (start ? &start->p->knode_bus : NULL));

    while (!error && (dev = next_device(&i)))
        error = fn(dev, data);

    klist_iter_exit(&i);
    return error;
}
EXPORT_SYMBOL_GPL(bus_for_each_dev);

参数说明

  • 总线（bus）：要检查的设备总线
  • 起始设备（start）：从哪个设备开始检查。如果设为"空"，就从第一个设备开始
  • 附加数据（data）：传递给操作函数的额外信息
  • 操作函数（fn）：要执行的核心操作，需要接收设备和附加数据，返回错误代码
c
static int __driver_attach(struct device *dev, void *data)
{
    struct device_driver *drv = data;
    int ret;

    ret = driver_match_device(drv, dev);
    if (ret == 0) {
        return 0;  // 没有匹配
    } else if (ret == -EPROBE_DEFER) {
                dev_dbg(dev, "Device match requests probe deferral\n");
        driver_deferred_probe_add(dev);
    } else if (ret < 0) {
        dev_dbg(dev, "Bus failed to match device: %d", ret);
        return ret;
    }

    if (driver_allows_async_probing(drv)) {
                dev_dbg(dev, "probing driver %s asynchronously\n", drv->name);
        device_lock(dev);
        if (!dev->driver) {
            get_device(dev);
            dev->p->async_driver = drv;
            async_schedule(__driver_attach_async_helper, dev);
        }
        device_unlock(dev);
        return 0;
    }

    device_driver_attach(drv, dev);  // 同步探测设备并绑定驱动程序

    return 0;
}

driver_match_device 函数：

c
static inline int driver_match_device(struct device_driver *drv,
                                      struct device *dev)
{
    return drv->bus->match ? drv->bus->match(dev, drv) : 1;
}

函数解析

这个 driver_match_device 函数用来判断设备和驱动是否匹配。它的工作流程如下：

  1. 检查总线是否有匹配函数

    • 如果总线有这个规则：就用这个规则来对比设备和驱动，看看是否匹配。
    • 如果总线没提供这个规则：直接认为设备和驱动是匹配的（默认返回成功）。

  2. 执行匹配判断

    • 如果总线的 match 函数返回了 "0"（不匹配）：整个函数直接返回 0。
    • 如果返回了非零值（比如 1，表示匹配）：函数返回 1，表示匹配成功。

  3. 后续操作 当设备和驱动匹配成功后，会继续执行 device_driver_attach 函数，完成驱动和设备的绑定。

c
int device_driver_attach(struct device_driver *drv, struct device *dev)
{
    int ret = 0;

    __device_driver_lock(dev, dev->parent);

    if (!dev->p->dead && !dev->driver)
        ret = driver_probe_device(drv, dev);

    __device_driver_unlock(dev, dev->parent);

    return ret;
}

driver_probe_device 函数：

c
int driver_probe_device(struct device_driver *drv, struct device *dev)
{
    int ret = 0;

    if (!device_is_registered(dev))
        return -ENODEV;

        pr_debug("bus: '%s': %s: matched device %s with driver %s\n",
             drv->bus->name, __func__, dev_name(dev), drv->name);

    pm_runtime_get_suppliers(dev);
    if (dev->parent)
        pm_runtime_get_sync(dev->parent);

    pm_runtime_barrier(dev);
    if (initcall_debug)
        ret = really_probe_debug(dev, drv);
    else
        ret = really_probe(dev, drv);
    pm_request_idle(dev);

    if (dev->parent)
        pm_runtime_put(dev->parent);

    pm_runtime_put_suppliers(dev);
    return ret;
}

really_probe 函数核心逻辑：

c
static int really_probe(struct device *dev, struct device_driver *drv)
{
    int ret = -EPROBE_DEFER;
    int local_trigger_count = atomic_read(&deferred_trigger_count);
    bool test_remove = IS_ENABLED(CONFIG_DEBUG_TEST_DRIVER_REMOVE) &&
                       !drv->suppress_bind_attrs;

    if (defer_all_probes) {
                dev_dbg(dev, "Driver %s force probe deferral\n", drv->name);
        driver_deferred_probe_add(dev);
        return ret;
    }

    ret = device_links_check_suppliers(dev);
    if (ret == -EPROBE_DEFER)
        driver_deferred_probe_add_trigger(dev, local_trigger_count);
    if (ret)
        return ret;

    atomic_inc(&probe_count);
        pr_debug("bus: '%s': %s: probing driver %s with device %s\n",
             drv->bus->name, __func__, drv->name, dev_name(dev));

re_probe:
    dev->driver = drv;

    ret = pinctrl_bind_pins(dev);
    if (ret)
        goto pinctrl_bind_failed;

    ret = dma_configure(dev);
    if (ret)
        goto probe_failed;

    if (driver_sysfs_add(dev)) {
        printk(KERN_ERR "%s: driver_sysfs_add(%s) failed\n", __func__, dev_name(dev));
        goto probe_failed;
    }

    if (dev->pm_domain && dev->pm_domain->activate) {
        ret = dev->pm_domain->activate(dev);
        if (ret)
            goto probe_failed;
    }

    // 总线优先于驱动的 probe
    if (dev->bus->probe) {
        ret = dev->bus->probe(dev);
        if (ret)
            goto probe_failed;
    } else if (drv->probe) {
        ret = drv->probe(dev);
        if (ret)
            goto probe_failed;
    }

    pinctrl_init_done(dev);
    if (dev->pm_domain && dev->pm_domain->sync)
        dev->pm_domain->sync(dev);
    driver_bound(dev);
    ret = 1;
        pr_debug("bus: '%s': %s: bound device %s to driver %s\n",
             drv->bus->name, __func__, dev_name(dev), drv->name);
    goto done;

probe_failed:
    if (dev->bus)
        blocking_notifier_call_chain(&dev->bus->p->bus_notifier,
                                     BUS_NOTIFY_DRIVER_NOT_BOUND, dev);
pinctrl_bind_failed:
    device_links_no_driver(dev);
    devres_release_all(dev);
    dma_deconfigure(dev);
    driver_sysfs_remove(dev);
    dev->driver = NULL;
    dev_set_drvdata(dev, NULL);
    if (dev->pm_domain && dev->pm_domain->dismiss)
        dev->pm_domain->dismiss(dev);
    pm_runtime_reinit(dev);

    // ret 处理省略

done:
    atomic_dec(&probe_count);
    wake_up_all(&probe_waitqueue);
    return ret;
}
