一、HDMI 与芯片的连接

• HDMI_TX_D2P

• HDMI_TX_D2N

• HDMI_TX_D1P

• HDMI_TX_D1N

• HDMI_TX_D0P

• HDMI_TX_D0N

• HDMI_TX_CLKP

• HDMI_TX_CLKN

• HDMI_TX_HPDIN

• HDMI_TX_REXT

HDMI 传输视频/音频数据通过 3 组差分对（D0/D1/D2），每组包含正（P）和负（N）信号：

• HDMI_TX_D2P/D2N：数据通道 2（传输蓝信号或音频/辅助数据）。

• HDMI_TX_D1P/D1N：数据通道 1（传输绿信号）。

• HDMI_TX_D0P/D0N：数据通道 0（传输红信号）。

• 特点：

  • 高速差分信号（TMDS 编码），需严格控制阻抗（通常 100Ω 差分阻抗）。

  • 布线需等长、对称，减少串扰。

1. 差分时钟通道

• HDMI_TX_CLKP/CLKN：TMDS 时钟差分对。

  • 提供像素时钟基准，频率为视频像素时钟的 1/10（如 1080p60Hz 的时钟为 148.5MHz）。

  • 同样需匹配阻抗和等长布线。

2. 热插拔检测（HPD）

• HDMI_TX_HPDIN：热插拔检测信号。

  • 检测显示器是否连接：高电平（通常 +5V）表示显示器已接入，触发 EDID 读取。

  • 通常通过上拉电阻连接至 HDMI 接口的 HPD 引脚。

3. 外部电阻配置（REXT）

• HDMI_TX_REXT：外部参考电阻引脚。

  • 用于设置内部电路的偏置电流或阻抗匹配，需连接精密电阻（如 10kΩ）到地。

  • 具体阻值参考芯片手册（可能影响驱动强度或信号质量）。

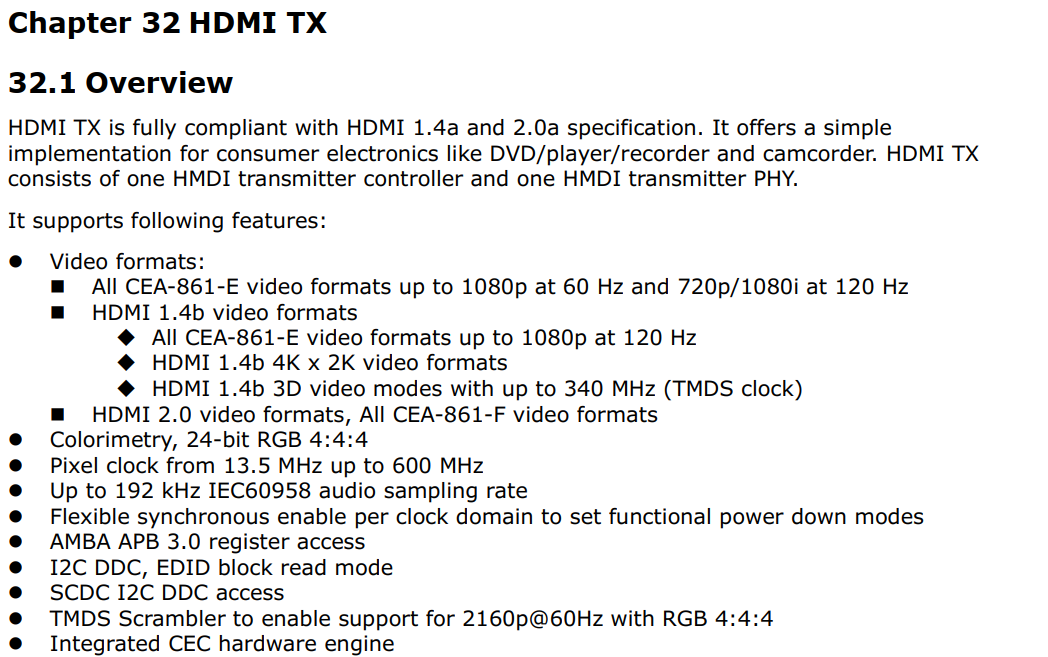

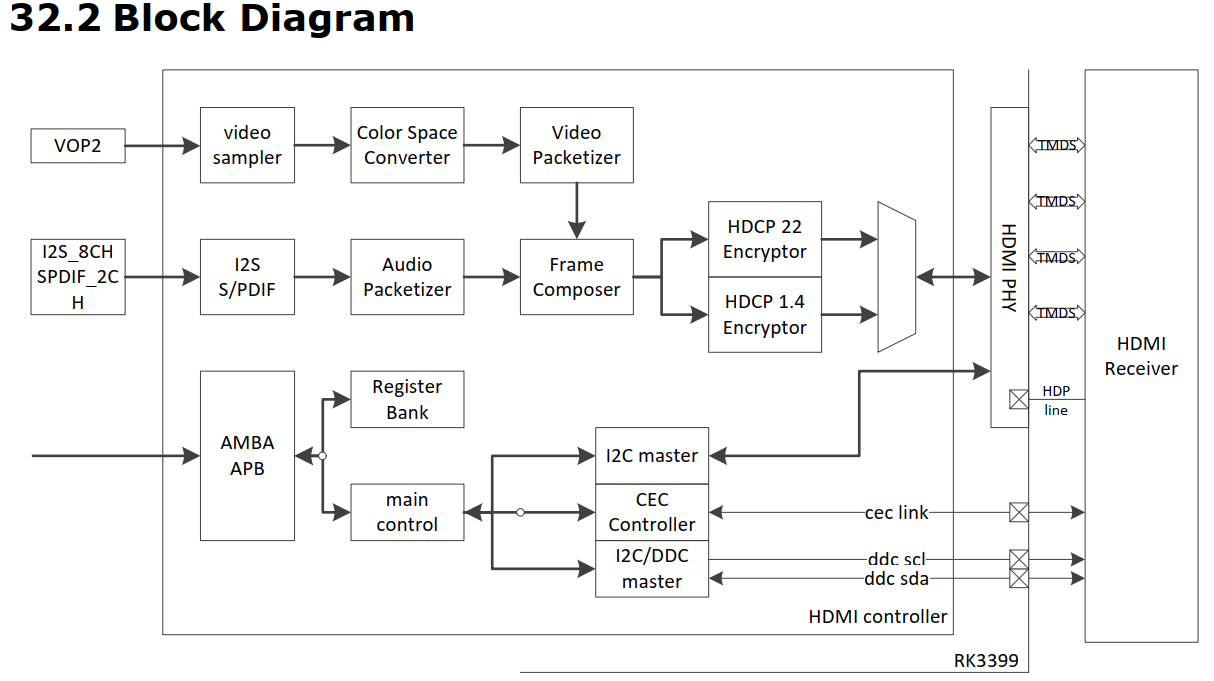

二、HDMI RK3566 能力

DMI 发送模块符合 HDMI 1.4a 和 2.0a 标准，为 DVD 播放器、摄像机等家用电子产品提供高效解决方案。主要功能如下：

【视频支持】 • 支持高清视频格式，包括：

• 1080p@60Hz（全高清）

• 720p/1080i@120Hz（高刷新率）

• 4K×2K 超高清（3840×2160 分辨率）

• 3D 立体影像模式 • 兼容最新视频标准，最高可传输 600MHz 像素时钟信号

【色彩表现】 • 支持全色深的 RGB 色彩模式（24 位），呈现更真实的颜色细节

【音频支持】 • 支持最高 192kHz 高保真音频采样率，确保音质清晰

【节能设计】 • 可智能调节电源状态，支持多种省电模式，延长设备续航

【连接功能】 • ·提供标准接口协议支持：

• 支持设备参数自动识别（EDID 读取）

• 兼容主流控制协议（I2C、SCDC）

• 支持设备间智能联动（内置 CEC 控制引擎）

【特殊功能】 • 内置数据加密模块，可稳定传输最高规格的 4K 视频（如 2160p@60Hz 全色深模式）

【适用场景】 专为消费电子产品设计，可满足蓝光播放器、高清摄像机等设备的视频音频传输需求，提供稳定高效的 HDMI 接口解决方案。
