usbmon ​

• Facility in kernel to be used to collect URB traces• USB monitoring facilities for Linux consists of a kernel part and userpart• Reports requests made by peripheral-specific drivers to HostController Drivers (HCD)• Requires a reliable working HCD• Has a “text” and “binary” API

usbmon Architecture ​

usbmon 工具打开 ​

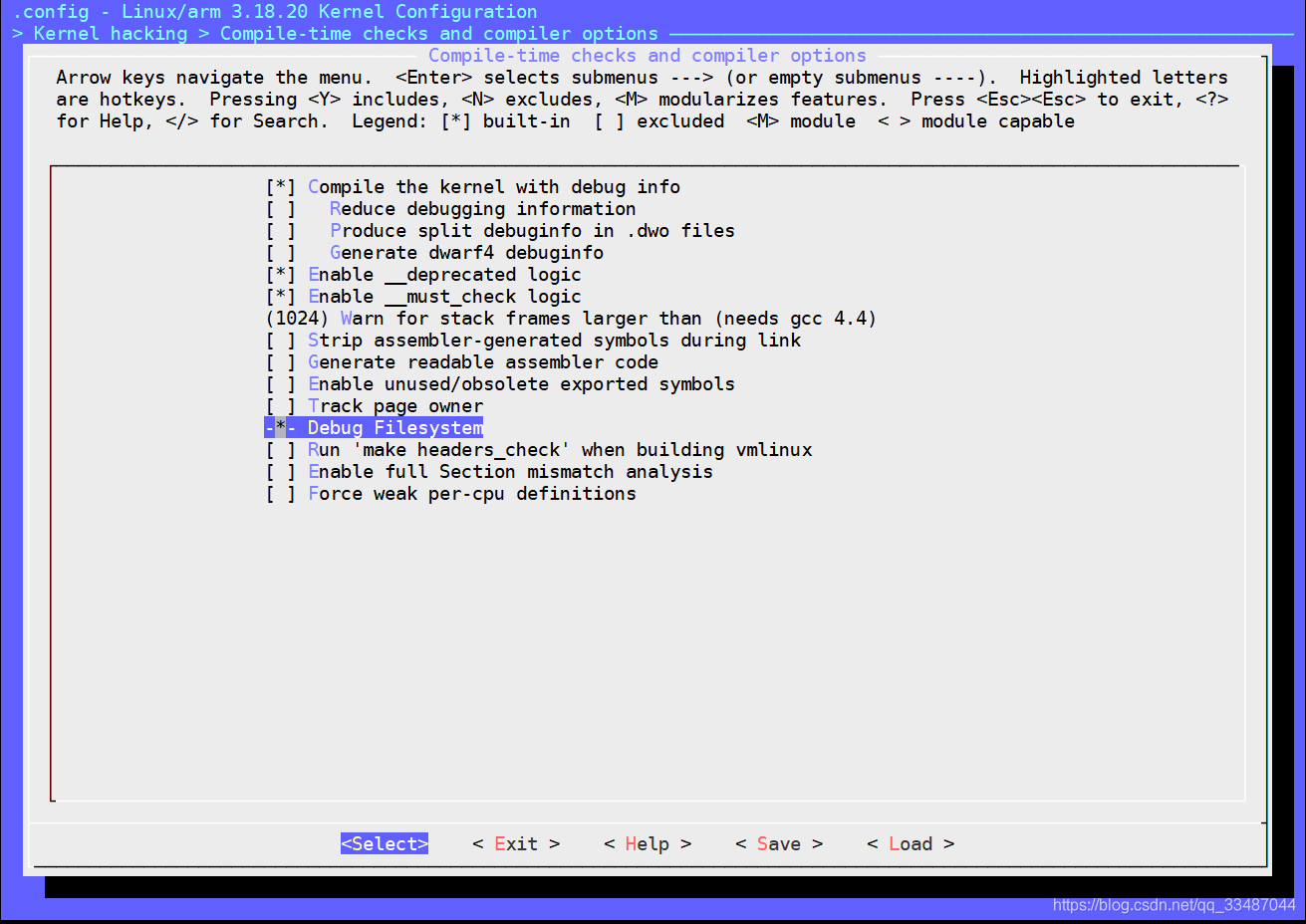

首先保证 Debug Filesystem 已配置， 且已挂载 /sys/kernel/debug

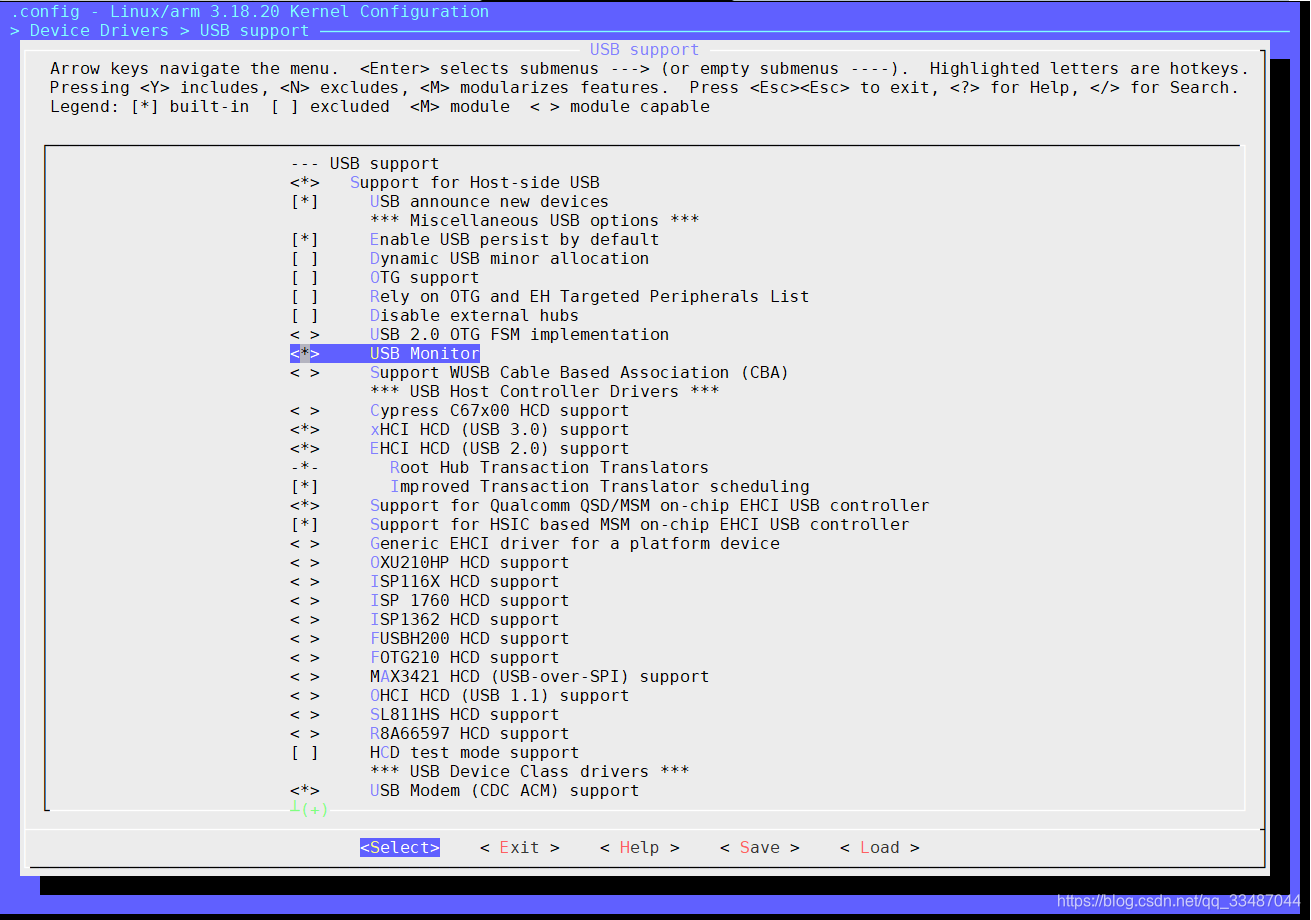

usbmon 工具配置:CONFIG_THERMAL_MONITOR=y


确认模块在哪一条 usb 总线上 ​

  • lsusb 命令


  • cat /sys/kernel/debug/usb/devices

抓取 usbmon log ​

切换到 /sys/kernel/debug/usb/usbmon 目录下，有如下文件


cat 1u > /tmp/usbmon_log 就可以将上位机与模块交互的 usb 数据抓取到 /tmp/usbmon_log 文件中

说明：

  • 1 代表系统当前 usb 总线号，
  • 0 代表所有的 usb 总线。

模块连接在 ubuntu 的第 1 条 usb 总线上，因此 cat 1u 。

s、t、u 表示输出的 usbmon log 的 format:

  • 其中 u 输出的信息最详细，因此使用 u 结尾的文件。 usbmon 输出的 log 量比较大，一般将其重定位到文件中。

ctrl+C

分析 usbmon log ​

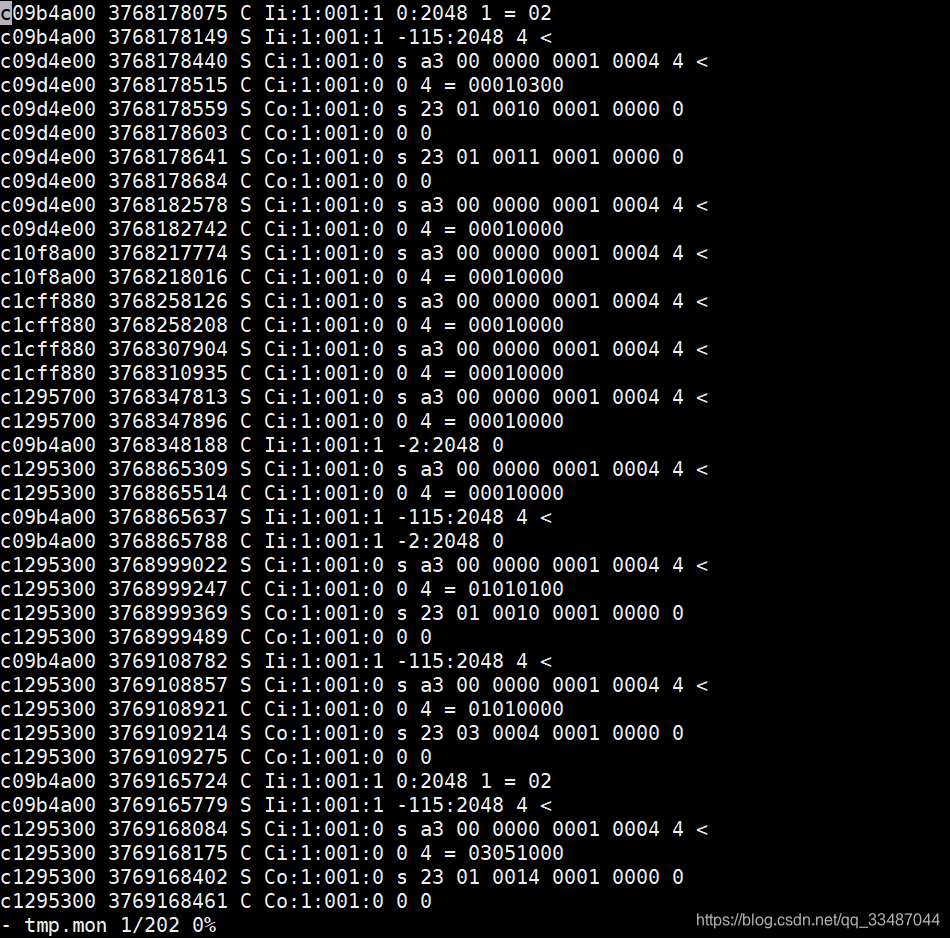

抓到的 usb 数据是文本格式，是可以通过分析每一个字段来查看每个包的含义。

cat /tmp/usbmon_log

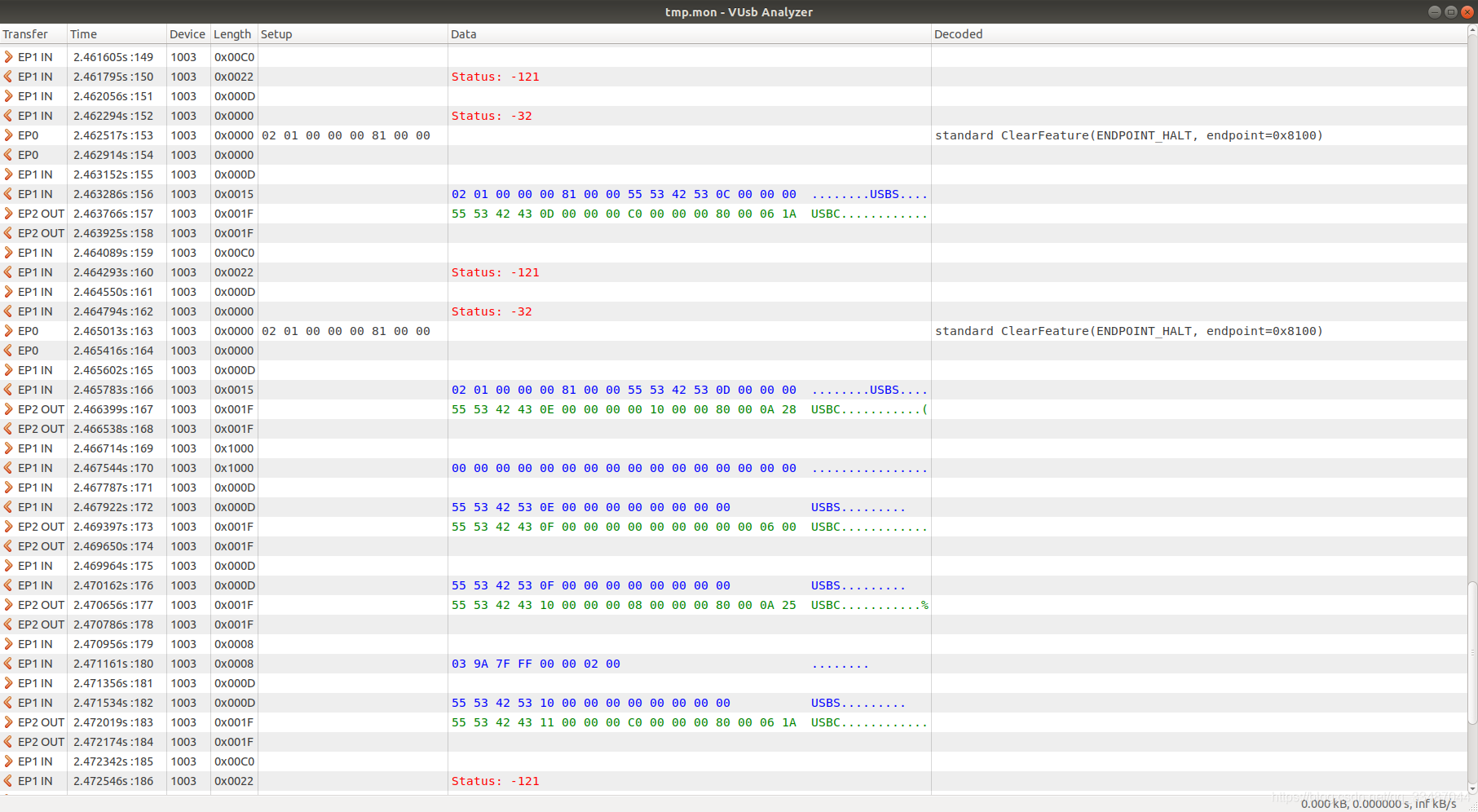

可以直接用 vusb-analyzer 来分析 usbmon_log ubuntu 侧 vusb-analyzer 安装：sudo apt-get install vusb-analyzer
