Overview

快速 Realtek 千兆 PHY RTL8211FS 相关寄存器操作汇总。

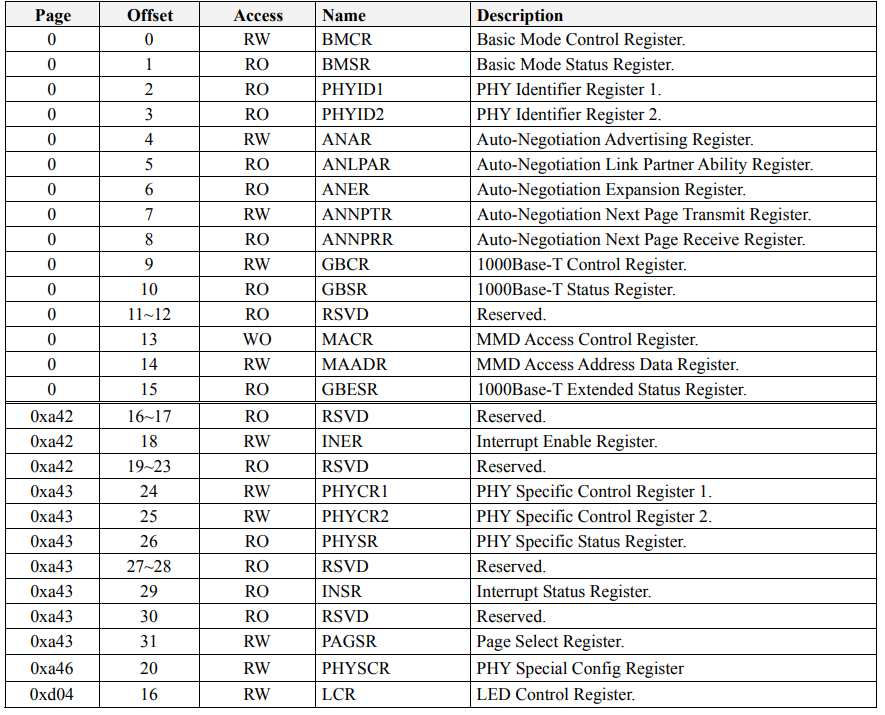

寄存器汇总

PHY 是 IEEE802.3 标准定义的一个网络模块。设备的管理部分（如 MAC 或 CPU）会通过 SMI 串行接口对 PHY 进行控制和监控，而具体操作是通过读写 PHY 内部寄存器实现的。

PHY 寄存器有 5 位地址空间，最多能定义 32 个寄存器。虽然地址范围是 0-31，但随着芯片功能增多，很多 PHY 会采用分页技术扩展寄存器数量。根据 IEEE802.3 标准，地址 0-15 的寄存器功能是统一规定的，而地址 16-31 的寄存器则由芯片厂商自行定义特殊功能。

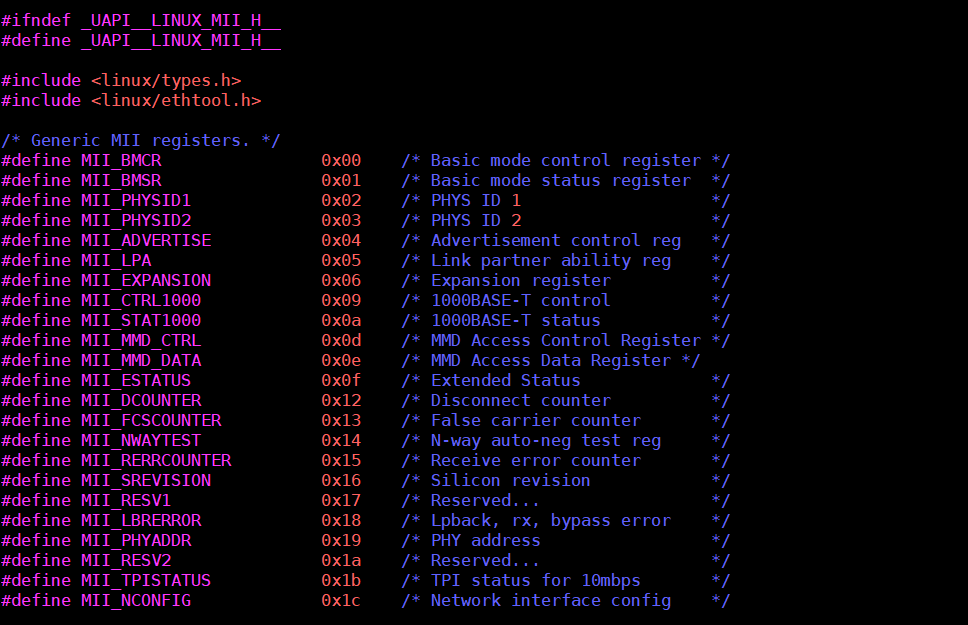

uapi/linux/mii.h

寄存器分析

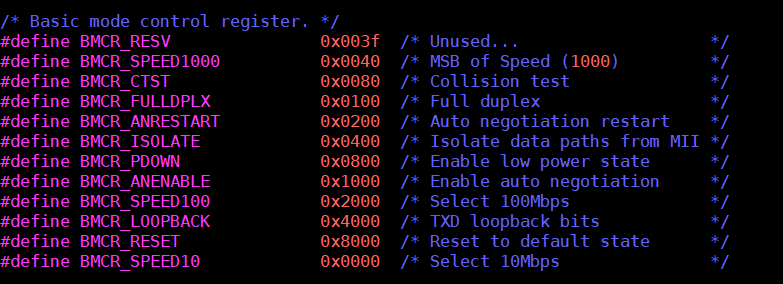

1、BMCR（Basic Mode Control Register,Address 0x00）

我们默认的参数为 0x1040

• BMCR_ANENABLE（自协商）

• BMCR_SPEED1000（速度 1000M）

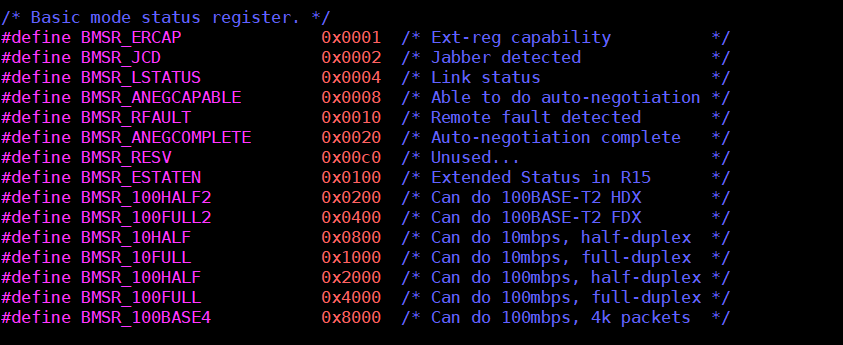

2、BMSR（Basic Mode Status Register,Address 0x01）

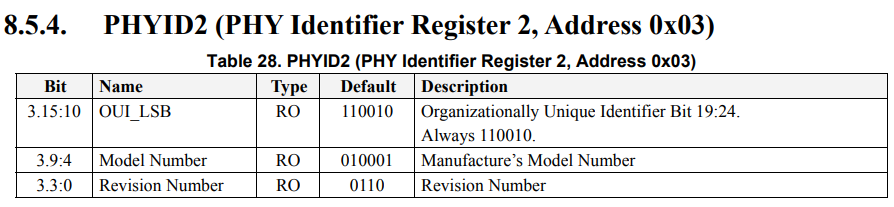

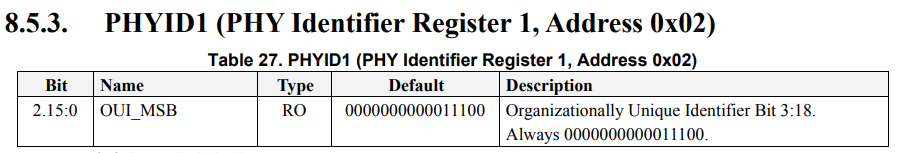

2、PHYID1 & PHYID2

寄存器 2 和 3 存放 PHY 芯片的型号代码，由芯片制造商自行定义，实际应用中软件通过读取这两个寄存器的内容可以

识别 PHY 的型号和版本，这些内容都是只读寄存器。
