共享队列是操作系统内核统一管理的公共任务池，所有程序都可以使用这个共用的队列来处理任务。而自定义队列则是由操作系统或设备驱动专门创建的独立任务池，用来执行特定的定制化操作。

简单总结

  • 共享队列：系统自带的公共任务通道，大家都可以用
  • 自定义队列：专门定制的任务通道，为特定功能服务

一、自定义工作队列介绍 ​

源代码下载

bash
git clone git@gitee.com:yangxuesong314/linux-driver.git
  • 若之前已 git 拉取代码可以忽略
  • 代码位于：linux-driver/04.中断及异常/03.自定义工作队列的使用

1、工作队列相关结构体 ​

work_struct 工作项 ​

在 Linux 内核中，结构体 struct work_struct 描述的是要延迟执行的工作项，定义在 include/linux/workqueue.h 当中：

c
struct work_struct {
    atomic_long_t      data;
    struct list_head   entry;
    work_func_t        func;
#ifdef CONFIG_LOCKDEP
    struct lockdep_map lockdep_map;
#endif
};

主要成员

  • atomic_long_t data：存储工作项数据的字段，支持安全的多线程访问
  • struct list_head entry：工作项在队列中的链表节点，用于将工作项连接到队列中
  • work_func_t func：工作项执行时调用的处理函数

workqueue_struct 工作队列 ​

内核使用 struct workqueue_struct 结构体描述一个工作队列，定义在 kernel/workqueue.c 中。

2、工作队列相关接口函数 ​

创建工作队列 ​

c
create_workqueue(name)
  • 作用：创建一个工作队列，每个 CPU 都会对应一个独立的线程。
  • 参数：name 是队列的名字。
c
create_singlethread_workqueue(name)
  • 作用：创建一个仅单线程的工作队列，不管有多少 CPU，只创建一个线程。

将工作项添加到队列 ​

c
queue_work_on(cpu, wq, work)
  • 作用：把一个工作项立即放入指定 CPU 的队列，等待执行。
  • 参数：
    • cpu：目标 CPU 编号
    • wq：目标队列的指针
    • work：要执行的工作项

取消已调度的工作 ​

c
cancel_work_sync(work)

强制处理队列中的所有工作 ​

c
flush_workqueue(wq)

删除工作队列 ​

c
destroy_workqueue(wq)

使用流程总结

  1. 创建队列：用 create_workqueue 或 create_singlethread_workqueue
  2. 添加工作：用 queue_work_on 将工作项放入队列
  3. 取消工作：用 cancel_work_sync 终止未执行的工作
  4. 清理队列：用 flush_workqueue 确保所有工作完成，再用 destroy_workqueue 删除队列

关键注意事项

  • 单线程队列：create_singlethread_workqueue 的线程是串行执行的
  • 多线程队列：create_workqueue 的每个 CPU 线程独立运行
  • 删除前必须清理：删除队列前必须用 flush_workqueue 保证所有工作已完成

二、自定义共享队列案例 ​

实验说明

1、Makefile ​

makefile
export ARCH=arm64
export CROSS_COMPILE=/home/book/rk/tspi/prebuilts/gcc/linux-x86/aarch64/gcc-linaro-6.3.1-2017.05-x86_64_aarch64-linux-gnu/bin/aarch64-linux-gnu-
obj-m += interrupt.o
KDIR := /home/book/rk/tspi/kernel
PWD ?= $(shell pwd)
all:
	make -C $(KDIR) M=$(PWD) modules
clean:
	make -C $(KDIR) M=$(PWD) clean

2、驱动代码 ​

c
#include <linux/module.h>
#include <linux/init.h>
#include <linux/interrupt.h>
#include <linux/gpio.h>
#include <linux/delay.h>
#include <linux/workqueue.h>

int irq;
struct workqueue_struct *test_workqueue;
struct work_struct test_workqueue_work;

void test_work(struct work_struct *work)
{
    msleep(1000);
  printk("This is test_work\n");
}

irqreturn_t test_interrupt(int irq, void *args)
{
  printk("This is test_interrupt\n");
    queue_work(test_workqueue, &test_workqueue_work);
    return IRQ_RETVAL(IRQ_HANDLED);
}

static int interrupt_irq_init(void)
{
    int ret;
    irq = gpio_to_irq(36);
  printk("irq is %d\n", irq);

    ret = request_irq(irq, test_interrupt, IRQF_TRIGGER_RISING, "test", NULL);
    if (ret < 0) {
    printk("request_irq is error\n");
        return -1;
    }

    test_workqueue = create_workqueue("test_workqueue");
    INIT_WORK(&test_workqueue_work, test_work);

    return 0;
}

static void interrupt_irq_exit(void)
{
    free_irq(irq, NULL);
    cancel_work_sync(&test_workqueue_work);
    flush_workqueue(test_workqueue);
    destroy_workqueue(test_workqueue);
  printk("bye bye\n");
}

module_init(interrupt_irq_init);
module_exit(interrupt_irq_exit);
MODULE_LICENSE("GPL");

3、实验截图 ​

驱动加载：insmod interrupt.ko


拉高 GPIO：

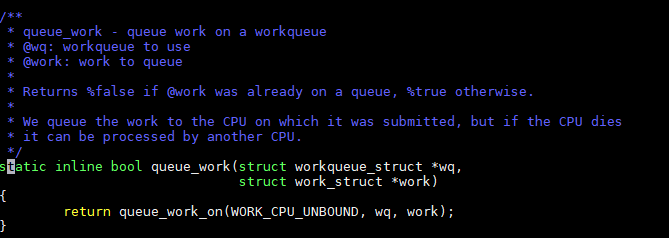

三、实现 ​

c
static inline bool queue_work(struct workqueue_struct *wq,
                              struct work_struct *work)
{
    return queue_work_on(WORK_CPU_UNBOUND, wq, work);
}
c
extern bool queue_work_on(int cpu, struct workqueue_struct *wq,
                          struct work_struct *work);
c
// kernel/workqueue.c
bool queue_work_on(int cpu, struct workqueue_struct *wq,
                   struct work_struct *work)
{
    bool ret = false;
    unsigned long flags;

    local_irq_save(flags);

    if (!test_and_set_bit(WORK_STRUCT_PENDING_BIT, work_data_bits(work))) {
        __queue_work(cpu, wq, work);
        ret = true;
    }

    local_irq_restore(flags);
    return ret;
}
EXPORT_SYMBOL(queue_work_on);
