一、HDMI 类型

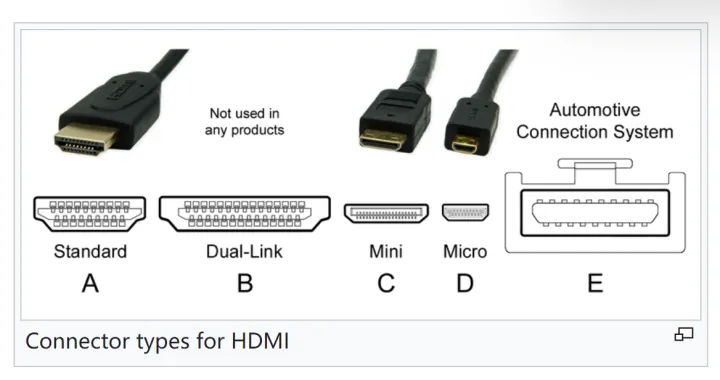

按照连接器类型来分：

Type A：这是最常见的 HDMI 接口，有 19 个针脚，尺寸为 13.9×4.45 毫米。它被广泛用于电视、电脑显示器和游戏机等设备上。
Type B：这种接口拥有 29 个针脚，主要用于某些专业设备或早期的高分辨率显示设备。自从 HDMI 1.3 版本发布以来，它的使用就变得越来越少了。
Type C（Mini-HDMI）：同样是 19 针设计，但体积更小，尺寸是 10.42×2.42 毫米。这类接口常见于数码相机和平板电脑这样的便携式产品中。
Type D（Micro-HDMI）：同样是 19 针配置，但是比 Mini 版还要小，只有 6.4×2.8 毫米大。它主要用于智能手机这类非常小巧的移动装置。
Type E：随着 HDMI 1.4 标准推出而出现的一种特别设计，旨在服务于高速车载应用领域。它具备抗振动与冲击的能力，并且有一个防止松动的锁片以及一个可以防水防尘的金属外壳。

根据公对母锁定方式的不同：

直式 HDMI 连接器：最普通的类型，直接将公头插入母口中完成连接。
直角 HDMI 连接器：这种类型的连接器在插头处形成了一个 90 度的角度，这样可以在空间有限的情况下更容易地进行连接。

二、HDMI 引脚定义

Type A 接口引脚定义：

数据 2+
数据 2 屏蔽
数据 2-
数据 1+
数据 1 屏蔽
数据 1-
数据 0+
数据 0 屏蔽
数据 0-
时钟 +
时钟屏蔽
时钟 -
CEC
保留
SCL
SDA
DDC/CEC 地
+5V 电源
热插拔检测

对上面管脚进行分类：

TMDS 数据传输引脚（1-9 号）：这些引脚分三组（0、1、2），用来传送视频像素、音频和图像信息。
TMDS 时钟信号引脚（10-12 号）：这些引脚提供时钟同步信号，确保数据正确传输和接收。
CEC 引脚（13 号）：这个引脚用于扩展 HDMI 功能，允许通过一个遥控器控制多个连接的设备。
保留引脚（14 号）：这个引脚目前没有使用，有时也可以作为 CEC 的备用引脚。
DDC 引脚（15-16 号）：这两个引脚是 I2C 引脚，用于传输 EDID 和 HDCP 信息。设备通过它们获取对方的显示信息。
接地引脚（17 号）：这个引脚提供电路的参考电位，保证信号传输稳定和安全。
+5V 电源引脚（18 号）：这个引脚为连接的 HDMI 设备提供电源。
热插拔检测引脚（19 号）：这个引脚用于检测 HDMI 设备是否连接。当设备插入时，它会发出信号，帮助设备识别和配置 HDMI 接口。

三、RK3568 显示接口

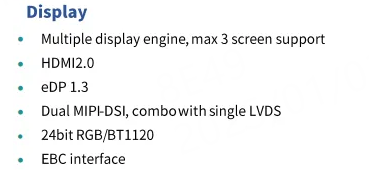

RK3566 显示接口如下，其中有 1 个原生的 HDMI2.0 接口：

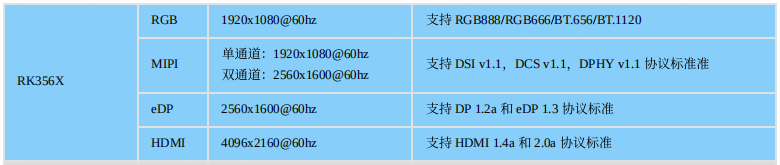

RK3566 显示接口最大输出分辨率：
