一、request_irq 函数详细分析

request_threaded_irq 是 Linux 内核用来管理中断的核心函数，它的主要作用是把硬件中断和软件处理逻辑绑定起来。

1. 申请中断权限：这个函数会向系统申请一个特定编号的硬件中断。
2. 绑定处理函数：通过 handler 参数，把你要写的中断处理函数和这个中断号绑定。
3. 支持后台线程处理：可以设置第二个线程函数（thread_fn）。
4. 设置中断行为规则：用 irqflags 参数告诉系统这个中断的触发方式。
5. 关联设备信息：通过 dev_id 参数可以把中断和具体设备绑定。
6. 返回申请结果：申请成功返回 0，失败返回错误码。

int request_threaded_irq(unsigned int irq, irq_handler_t handler,
                         irq_handler_t thread_fn, unsigned long irqflags,
                         const char *devname, void *dev_id)
{
    struct irqaction *action;
    struct irq_desc *desc;
    int retval;

    if (irq == IRQ_NOTCONNECTED)
        return -ENOTCONN;

    if (((irqflags & IRQF_SHARED) && !dev_id) ||
        (!(irqflags & IRQF_SHARED) && (irqflags & IRQF_COND_SUSPEND)) ||
        ((irqflags & IRQF_NO_SUSPEND) && (irqflags & IRQF_COND_SUSPEND)))
        return -EINVAL;

    desc = irq_to_desc(irq);
    if (!desc)
        return -EINVAL;

    if (!irq_settings_can_request(desc) ||
        WARN_ON(irq_settings_is_per_cpu_devid(desc)))
        return -EINVAL;

    if (!handler) {
        if (!thread_fn)
            return -EINVAL;
        handler = irq_default_primary_handler;
    }

    action = kzalloc(sizeof(struct irqaction), GFP_KERNEL);
    if (!action)
        return -ENOMEM;

    action->handler   = handler;
    action->thread_fn = thread_fn;
    action->flags     = irqflags;
    action->name      = devname;
    action->dev_id    = dev_id;

    retval = irq_chip_pm_get(&desc->irq_data);
    if (retval < 0) {
        kfree(action);
        return retval;
    }

    retval = __setup_irq(irq, desc, action);

    if (retval) {
        irq_chip_pm_put(&desc->irq_data);
        kfree(action->secondary);
        kfree(action);
    }
    return retval;
}

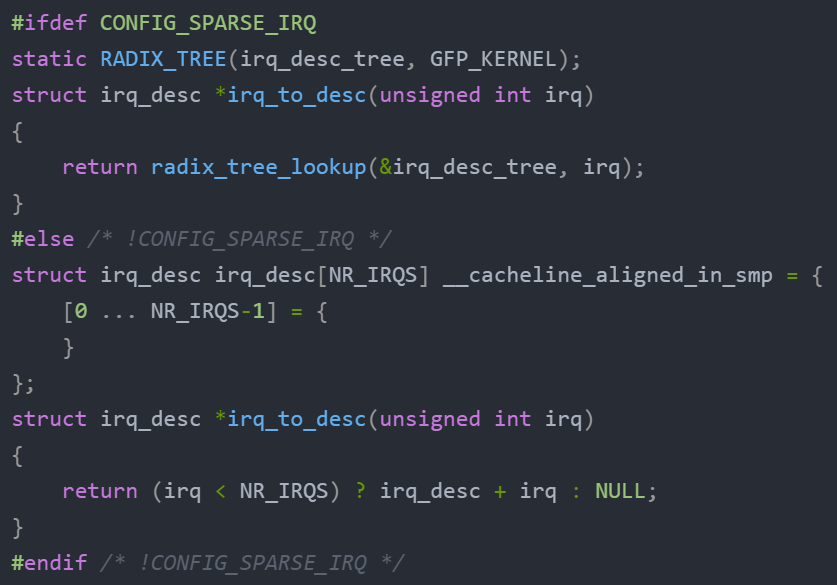

1、调用 irq_to_desc 函数

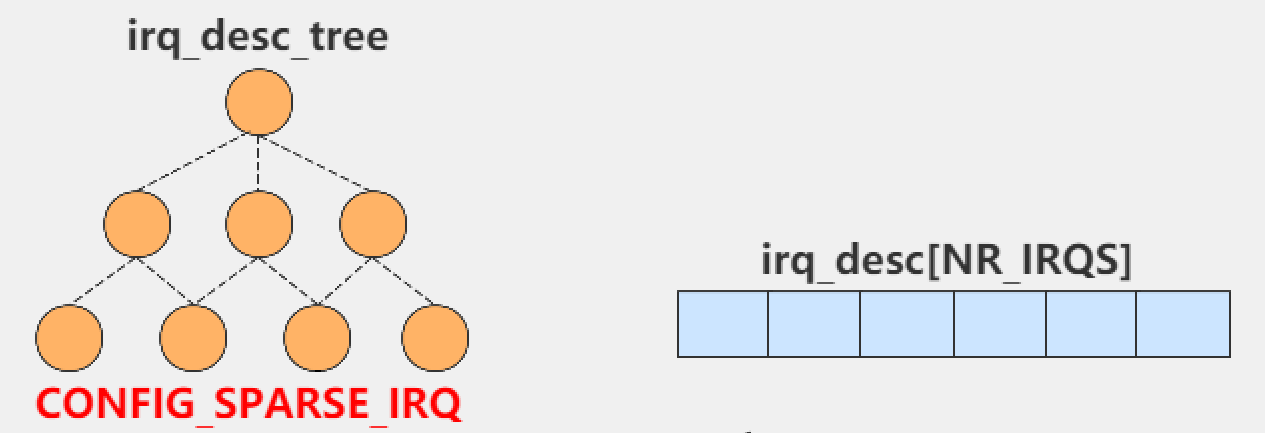

irq_to_desc 函数是用来根据中断号找到对应的中断描述符结构的。它的查找方式分两种情况：

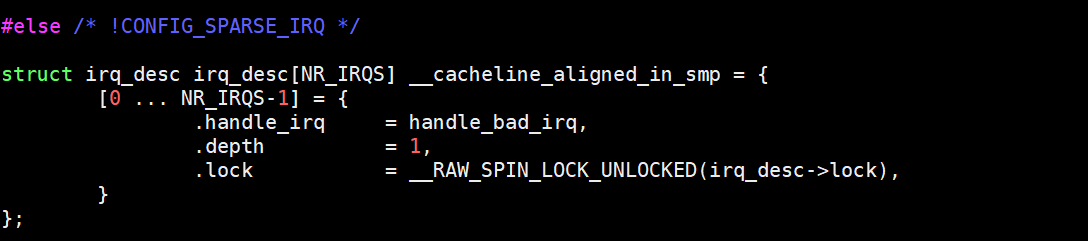

1. 常规情况：当所有中断号都是连续排列时，系统会把这些 struct irq_desc 结构体统一存放在一个数组里。这时候只需要用中断号作为索引直接查找。
2. 特殊情况：如果系统配置了非连续的中断号，系统会把中断描述符存放在一个叫"基数树"的数据结构里。

简单总结

连续编号用数组直接找，不连续就用基数树快速查。

文件位置

kernel/irq/irqdesc.c

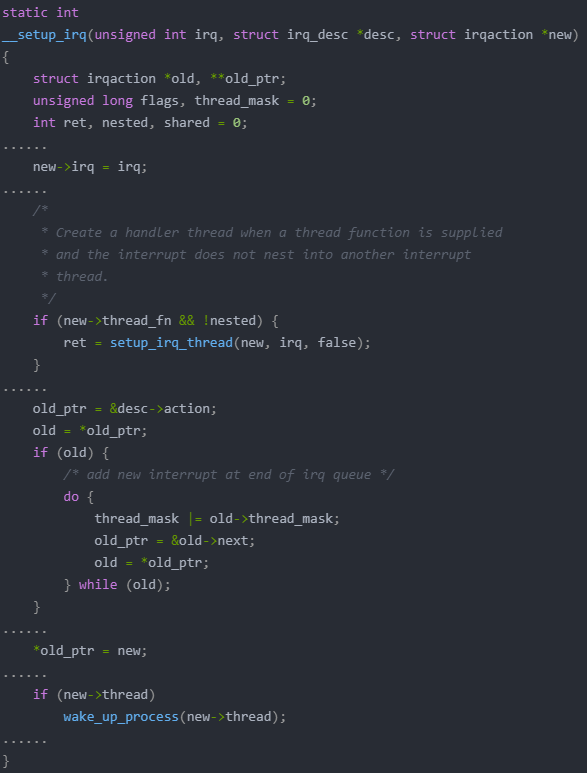

2、调用 __setup_irq 函数

文件位置

irq/manage.c

__setup_irq 函数用于设置中断处理程序。它的核心逻辑是：当某个中断描述符（irq_desc）已经有已注册的中断处理动作（irqaction）时，新添加的处理动作会被追加到动作链表的最后面。如果配置了需要以独立线程方式运行处理函数，就会通过 setup_irq_thread 创建对应的内核线程，并用 wake_up_process 唤醒这个线程开始工作。

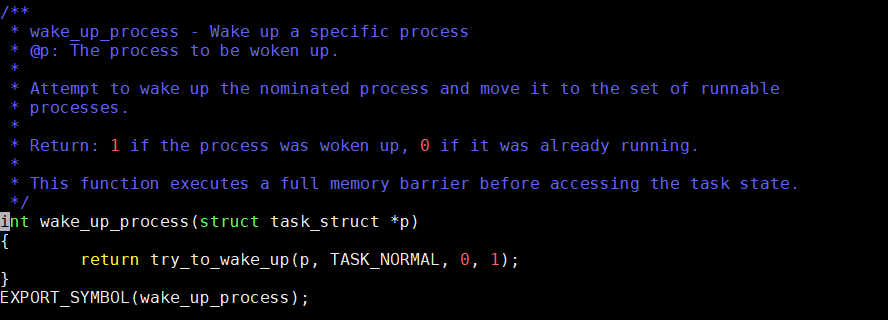

中断线程化的原理：

文件位置

kernel/sched/core.c

二、中断的描述结构分析

• irq_desc 结构体：中断描述符
• irqaction 结构体：中断动作

1、struct irq_desc

struct irq_desc {
    struct irq_common_data       irq_common_data;
    struct irq_data              irq_data;
    unsigned int __percpu       *kstat_irqs;
    irq_flow_handler_t           handle_irq;     // 中断处理函数
    struct irqaction            *action;          // IRQ action list
    unsigned int                 status_use_accessors;
    unsigned int                 core_internal_state__do_not_mess_with_it;
    unsigned int                 depth;           // nested irq disables
    unsigned int                 wake_depth;      // nested wake enables
    unsigned int                 tot_count;
    unsigned int                 irq_count;
    unsigned long                last_unhandled;
    unsigned int                 irqs_unhandled;
    atomic_t                     threads_handled;
    int                          threads_handled_last;
    raw_spinlock_t               lock;            // 自旋锁
    struct cpumask              *percpu_enabled;
    const struct cpumask        *percpu_affinity;
    /* ... */
    struct mutex                 request_mutex;
    int                          parent_irq;
    struct module               *owner;
    const char                  *name;
};

struct irq_desc 是 Linux 内核中用于描述中断的核心数据结构之一。每个硬件中断都对应一个 irq_desc 实例。

中断处理函数管理：handle_irq

irq_desc 中的 handle_irq 字段是一个函数指针，指向具体的中断处理函数。当中断发生时，内核会根据硬件触发的中断号找到对应的 irq_desc 实例，并调用 handle_irq 所指向的函数来执行中断处理逻辑。

中断行为管理：action

action 字段指向一个中断行为链表。每个节点代表一个注册到该中断上的回调函数及其相关联的数据。这种设计允许多个设备共享同一个中断号（即"中断共享"机制）。

中断统计信息：kstat_irqs

kstat_irqs 字段是一个每 CPU 的计数器数组，用于记录每个中断的触发次数。这些统计信息对于分析系统的中断负载分布、识别潜在的瓶颈以及优化性能至关重要。

中断状态管理

irq_desc 中的多个字段共同构成了中断状态管理系统：

• 嵌套中断禁用计数（depth）：用于跟踪当前中断是否被显式禁用。
• 唤醒使能计数（wake_depth）：用于管理中断在低功耗模式下的唤醒能力。
• 活动线程计数：用于跟踪当前正在运行的中断线程数量。

中断亲和性与负载均衡：affinity

现代多核处理器系统中，中断的 CPU 亲和性管理是优化性能的重要手段。irq_desc 中的 affinity 字段存储了一个 CPU 掩码，用于指示哪些 CPU 核心可以处理该中断。

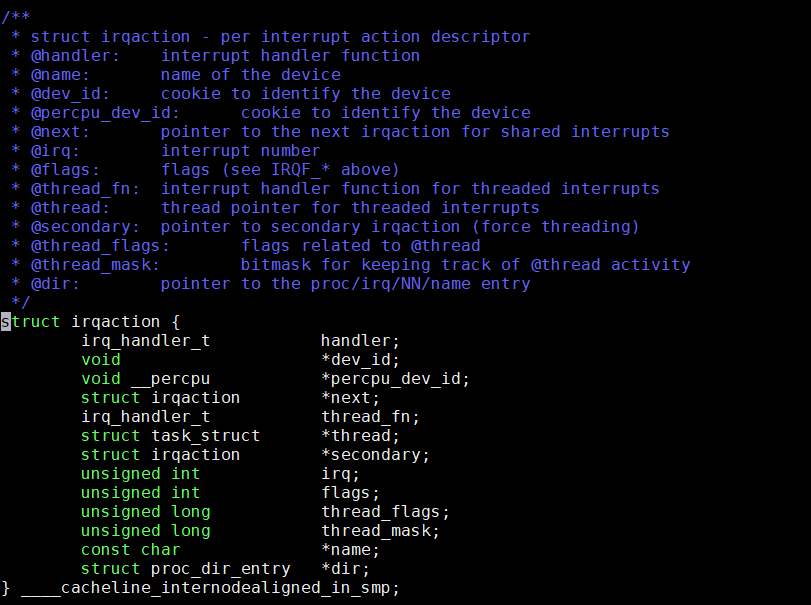

2、irqaction 的核心作用

struct irqaction 是 Linux 内核中用于描述中断行为的数据结构之一。它的主要功能是将中断号（IRQ）与具体的中断处理逻辑绑定在一起。每个中断源都可以注册一个或多个 irqaction 实例，这些实例通过链表的形式连接起来，从而支持共享中断线的能力。

struct irqaction {
    irq_handler_t          handler;        // 中断处理函数
    void                  *dev_id;
    void __percpu         *percpu_dev_id;
    struct irqaction      *next;
    irq_handler_t          thread_fn;
    struct task_struct    *thread;
    struct irqaction      *secondary;
    unsigned int           irq;            // 中断号
    unsigned int           flags;          // 中断的标记
    unsigned long          thread_flags;
    unsigned long          thread_mask;
    const char            *name;
    struct proc_dir_entry *dir;
};

handler：中断处理的核心回调函数

handler 是 struct irqaction 中最重要的成员之一，它指向一个函数指针类型 irq_handler_t，即中断处理函数。当某个中断被触发时，内核会调用该函数来执行具体的中断处理逻辑。

注意

handler 函数通常运行在中断上下文中，这意味着它必须尽可能快地完成任务，避免长时间占用 CPU 资源。因此，复杂或耗时的操作通常会被推迟到下半部（如软中断或工作队列）中执行。

next：支持共享中断的链表结构

next 指针的存在揭示了 struct irqaction 的一个重要特性：它是一个链表节点。对于共享中断线的情况，多个 irqaction 实例会通过 next 指针串联在一起，形成一个链表。

dev_id 和 percpu_dev_id：设备标识与每 CPU 数据

dev_id 是一个通用的设备标识符，通常用于区分共享中断线上的不同设备。percpu_dev_id 则是一个每 CPU 数据指针，用于支持多核系统中的中断处理。

thread_fn 和 thread：线程化中断的支持

现代 Linux 内核引入了线程化中断（Threaded IRQ）的概念，允许将中断处理逻辑放在内核线程中执行。thread_fn 是线程化中断的回调函数，而 thread 则指向与该中断相关联的内核线程。

flags：中断行为的控制标志

flags 是一个无符号整数字段，用于定义中断处理的行为和特性。通过对 flags 的合理配置，驱动开发者能够精确控制中断的行为。

• IRQF_SHARED：表示该中断可以与其他设备共享同一中断线
• IRQF_ONESHOT：指示内核在执行完线程化中断处理函数后手动重新启用中断
• IRQF_NO_THREAD：明确禁止将中断处理逻辑线程化

name：中断源的可读标识

name 是一个字符串指针，用于为中断源提供一个可读的名称。在 /proc/interrupts 文件中，每个中断号旁边都会显示其对应的 name 值。

dir：与 /proc 文件系统的集成

dir 是一个指向 struct proc_dir_entry 的指针，用于将中断信息暴露给 /proc 文件系统。

secondary：辅助中断的支持

secondary 是一个指向另一个 struct irqaction 实例的指针，用于支持辅助中断（Secondary IRQ）。

thread_flags 和 thread_mask：线程化中断的高级控制

thread_flags 包含一组标志位，用于指定线程的优先级、调度策略以及其他运行时特性；thread_mask 则是一个位掩码，用于限制线程在特定 CPU 上的运行。
