一、模块来源

采购链接： 1.3寸ips 240X240TFT显示屏液晶st7789 ips显示屏带字库高清ips

资料下载链接： https://pan.baidu.com/s/18tt2PzcnTvqTRubdRy2yoQ

资料提取码：8888

二、规格参数

工作电压：2.4V-3.3V

工作电流：40MA

模块尺寸：27.78(H) x 39.22(V) MM

像素大小：240(H) x 240(V)RGB

驱动芯片：ST7789V2

通信协议：SPI

以上信息见厂家资料文件

三、移植过程

我们的目标是将例程移植至MSPM0G3507开发板上。按照以下步骤，即可完成移植。

将源码导入工程；
根据编译报错处进行粗改；
修改引脚配置；
修改时序配置；
移植验证。

1、查看资料

打开厂家资料例程（例程下载见百度网盘链接下载）。具体路径见例程路径

2、移植至工程

将厂家资料路径下的【LCD】文件夹，复制到自己的工程中。（工程可以参考入门手册工程模板）

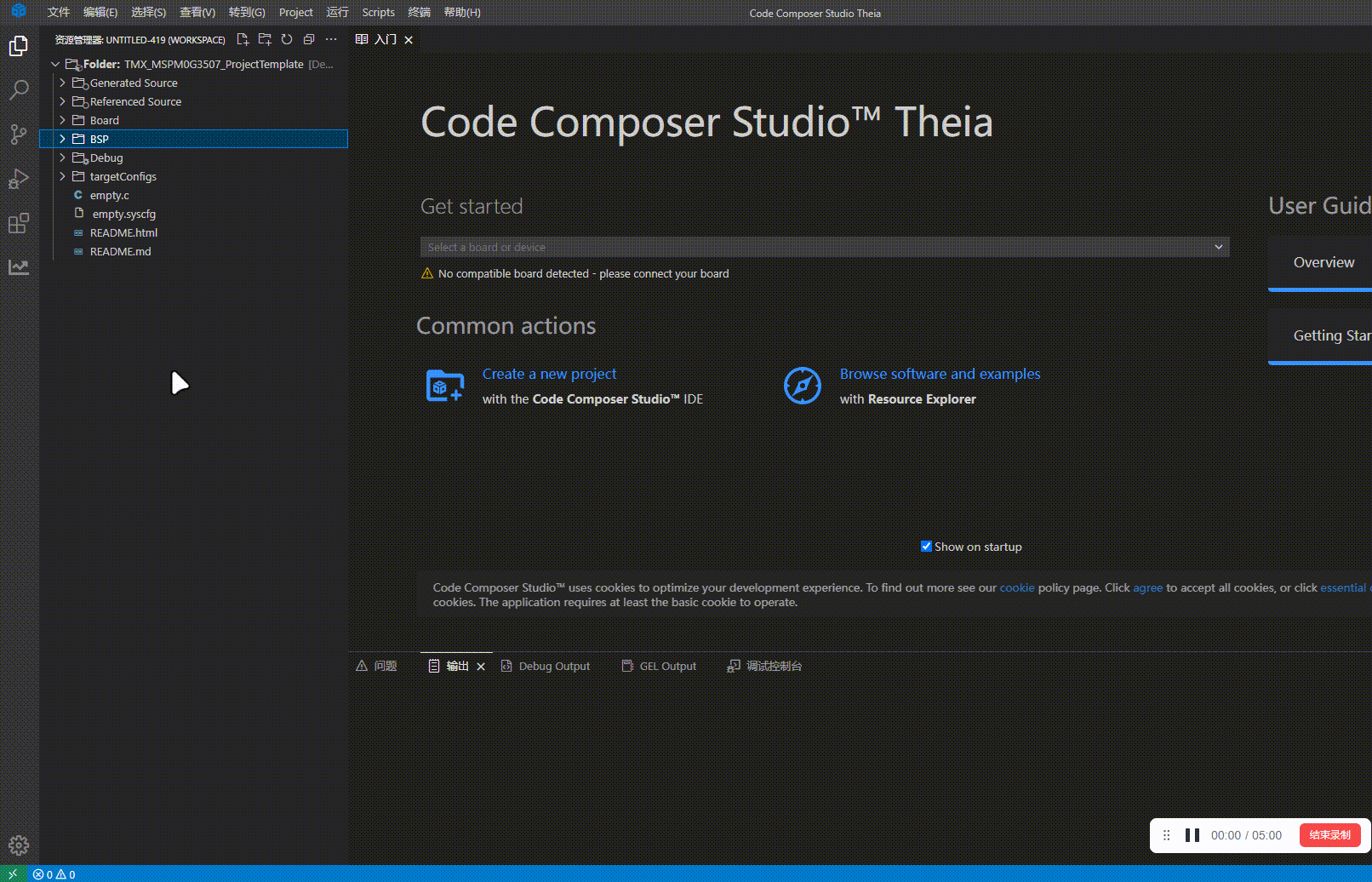

我们打开工程文件，将我们刚刚复制到文件夹中的文件，导入C文件和路径。

将lcd_init.h文件下的 sys.h 改为 board.h。还要将lcd.h文件下的 sys.h 改为 board.h

TIP

(在左边将lcd.c和lcd_init.c的工程目录展开，就发现有lcd_init.h和lcd.h)

将 lcd_init.c 和 lcd.c 中的 delay.h 注释掉

3、引脚选择

该屏幕需要设置10个接口。

模块为SPI通信协议的从机，SCL为SPI信号线（SCK），SDA为SPI输出线（MOSI），CS为SPI片选线（NSS）。如果MCU的GPIO引脚不足，可以将屏幕的两个引脚接口不接入MCU的GPIO。

将RES接入MCU的复位引脚，当MCU复位时，屏幕也跟着复位；
可以将BLK接入3.3V或悬空，代价是无法控制背光亮度。

硬件SPI移植

屏幕	开发板
GND	GND
VCC	3.3V
SCL	PA12
SDA	PA14
RES	PA16
DC	PA26
CS1	PA8
BLK	PA27
FSO	PA13
CS2	PA24

接下来我们配置 SYSCONFIG

双击 empty.syscfg 文件，打开它。

点击 ADD 添加GPIO配置

添加配置【根据下方图片进行添加】【添加5个】

开始添加配置，根据引脚选择设定

剩下的引脚也是一样的配置

点击ADD添加SPI配置

配置SPI

Ctrl + S 保存配置文件
然后点击编译（可能会报错，我们不用管！）

然后我们所有设定的引脚和功能就会在 ti_msp_dl_config.h 中定义。因为这个文件我们包含进了 board.h 所以我们只需要引用 board.h 即可。【这里的 board.h 就充当了芯片头文件的作用】

选择好引脚后，进入工程开始编写屏幕引脚初始化代码。

我们更改lcd_init.h中的LCD端口定义

//-----------------LCD端口定义----------------

#define LCD_RES_Clr()  DL_GPIO_clearPins(LCD_PORT,LCD_RES_PIN)//RES
#define LCD_RES_Set()  DL_GPIO_setPins(LCD_PORT,LCD_RES_PIN)

#define LCD_DC_Clr()   DL_GPIO_clearPins(LCD_PORT,LCD_DC_PIN)//DC
#define LCD_DC_Set()   DL_GPIO_setPins(LCD_PORT,LCD_DC_PIN)

#define LCD_CS_Clr()   DL_GPIO_clearPins(LCD_PORT,LCD_CS1_PIN)//CS1
#define LCD_CS_Set()   DL_GPIO_setPins(LCD_PORT,LCD_CS1_PIN)

#define LCD_BLK_Clr()  DL_GPIO_clearPins(LCD_PORT,LCD_BLK_PIN)//BLK
#define LCD_BLK_Set()  DL_GPIO_setPins(LCD_PORT,LCD_BLK_PIN)

#define ZK_CS_Clr()  DL_GPIO_clearPins(LCD_PORT,LCD_CS2_PIN)//CS2
#define ZK_CS_Set()  DL_GPIO_setPins(LCD_PORT,LCD_CS2_PIN)

引脚初始化函数见如下代码。因为引脚已经在 SYSCONFIG 中自动配置了，不需要进行初始化了。

void LCD_GPIO_Init(void)
{

}

将 lcd_init.c 中的 LCD_Writ_Bus 函数替换成下面的代码：

/******************************************************************************
      函数说明：LCD串行数据写入函数
      入口数据：dat  要写入的串行数据
      返回值：  无
******************************************************************************/
void LCD_Writ_Bus(u8 dat)
{
    LCD_CS_Clr();

    uint8_t data = 0;

    //发送数据
    DL_SPI_transmitData8(SPI_LCD_INST,dat);
    //等待SPI总线空闲
    while(DL_SPI_isBusy(SPI_LCD_INST));
    //接收数据
    data = DL_SPI_receiveData8(SPI_LCD_INST);
    //等待SPI总线空闲
    while(DL_SPI_isBusy(SPI_LCD_INST));

    LCD_CS_Set();
}

打开 lcd.c 文件将 LCD_ShowChinese 函数中的 s+=2 改为 s+=3 ：

打开 lcdfont.c 文件将 typFNT_GB12 、typFNT_GB16、typFNT_GB24、typFNT_GB32、结构体中的 Index[2] 改为 Index[3]

例如：

打开 zk.c文件 将 ZK_command函数 和 get_data_from_ROM函数 修改为下面代码：

/******************************************************************************
      函数说明：向字库写入命令
      入口数据：dat  要写入的命令
      返回值：  无
******************************************************************************/
void ZK_command(u8 dat)
{
    uint8_t data = 0;

    //发送数据
    DL_SPI_transmitData8(SPI_LCD_INST, dat);
    //等待SPI总线空闲
    while(DL_SPI_isBusy(SPI_LCD_INST));
    //接收数据
    data = DL_SPI_receiveData8(SPI_LCD_INST);
    //等待SPI总线空闲
    while(DL_SPI_isBusy(SPI_LCD_INST));
 }

/******************************************************************************
      函数说明：从字库读取数据
      入口数据：无
      返回值：  ret_data 读取的数据
******************************************************************************/
u8 get_data_from_ROM(void)
{
    uint8_t data = 0;

    //发送数据
    DL_SPI_transmitData8(SPI_LCD_INST, 0xFF);
    //等待SPI总线空闲
    while(DL_SPI_isBusy(SPI_LCD_INST));
    //接收数据
    data = DL_SPI_receiveData8(SPI_LCD_INST);
    //等待SPI总线空闲
    while(DL_SPI_isBusy(SPI_LCD_INST));

    return data;
}

到这里就移植完成了，可移步到第四节进行移植验证。

四、移植验证

在empty.c中输入代码如下:

#include "ti_msp_dl_config.h"
#include "board.h"
#include "lcd_init.h"
#include "lcd.h"
#include "pic.h"


int main(void)
{
    SYSCFG_DL_init();

	u8 i,j;
	float t = 0;

	LCD_Init();//LCD初始化
	LCD_Fill(0, 0, LCD_W, LCD_H, WHITE);

	while(1)
	{
		LCD_ShowChinese(0,0,"中景园电子",RED,WHITE,32,0);
		LCD_ShowString(0,40,"LCD_W:",RED,WHITE,16,0);
		LCD_ShowIntNum(48,40,LCD_W,3,RED,WHITE,16);
		LCD_ShowString(80,40,"LCD_H:",RED,WHITE,16,0);
		LCD_ShowIntNum(128,40,LCD_H,3,RED,WHITE,16);
		LCD_ShowString(80,40,"LCD_H:",RED,WHITE,16,0);
		LCD_ShowString(0,70,"Increaseing Nun:",RED,WHITE,16,0);
		LCD_ShowFloatNum1(128,70,t,4,RED,WHITE,16);

		t += 0.11;

		for(j = 0; j < 3; j++)
		{
			for(i=0;i<6;i++)
			{
				LCD_ShowPicture(40*i,120+j*40,40,40,gImage_1);
			}
		}

		delay_ms(1000);
		LCD_Fill(0,0,LCD_W,LCD_H,WHITE);
		Display_Asc_String(0,15,7, "ASCII_5x7",RED,WHITE);      //ASC 5X7点阵
		Display_Asc_String(0,25,8, "ASCII_7x8",RED,WHITE);      //ASC 7X8点阵
		Display_Asc_String(0,35,12, "ASCII_6x12",RED,WHITE);	  //ASC 6X12点阵
		Display_Asc_String(0,50,16, "ASCII_8x16",RED,WHITE);	  //ASC 8X16点阵
		Display_Asc_String(0,70,24, "ASCII_12x24",RED,WHITE);   //ASC 12X24点阵
		Display_Asc_String(0,100,32, "ASCII_16x32",RED,WHITE);	//ASC 16X32点阵
		Display_GB2312_String(0,145,12, "中景园１２ｘ１２",RED,WHITE); //12x12汉字
		Display_GB2312_String(0,160,16, "中景园１６ｘ１６",RED,WHITE); //15x16汉字
		Display_GB2312_String(0,179,24, "中景园２４ｘ２４",RED,WHITE); //24x24汉字
		Display_GB2312_String(0,204,32, "中景园３２ｘ３",RED,WHITE);   //32x32汉字
		delay_ms(1000);
		LCD_Fill(0,0,LCD_W,LCD_H,WHITE);

		Display_TimesNewRoman_String(0,15,12, "ASCII_8x12",RED,WHITE);   //ASC 8x12点阵(TimesNewRoman类型)
		Display_TimesNewRoman_String(0,30,16, "ASCII_12x16",RED,WHITE);  //ASC 12x16点阵(TimesNewRoman类型)
		Display_TimesNewRoman_String(0,50,24, "ASCII_16x24",RED,WHITE);	//ASC 16x24点阵(TimesNewRoman类型)
		Display_TimesNewRoman_String(0,80,32, "ASCII_24x",RED,WHITE);	  //ASC 24x32点阵(TimesNewRoman类型)
		Display_Arial_String(0,120,12, "ASCII_8x12",RED,WHITE);    //ASC 8x12点阵(Arial类型)
		Display_Arial_String(0,140,16, "ASCII_12x16",RED,WHITE);   //ASC 12x16点阵(Arial类型)
		Display_Arial_String(0,160,24, "ASCII_16x24",RED,WHITE);	 //ASC 16x24点阵(Arial类型)
		Display_Arial_String(0,190,32, "ASCII_24x",RED,WHITE);	   //ASC 24x32点阵(Arial类型)
		delay_ms(1000);
		LCD_Fill(0,0,LCD_W,LCD_H,WHITE);
	}
}

然后编译，调试烧录。

不知道如何操作的可以去看CCS的入门手册

上电效果：

【代码下载】

跳转到下载中心去下载CCS模块移植代码：【点击跳转🚀】
