一、模块来源

采购链接： 0.91寸OLED显示屏12832液晶屏显串口屏iic接口屏i2cssd1306

资料下载链接： https://pan.baidu.com/s/1fKmD5lr4bA0WB54ukonI-A

资料提取码：1111

二、规格参数

工作电压：3~5V

工作电流：最大16mA

模块尺寸：12(H) x 38(V) MM

像素大小：128(H) x 32(V)

驱动芯片：SSD1306

通信协议：IIC

以上信息见厂家资料文件

三、移植过程

我们的目标是将例程移植至MSPM0G3507开发板上。按照以下步骤，即可完成移植。

将源码导入工程；
根据编译报错处进行粗改；
修改引脚配置；
修改时序配置；
移植验证。

1、查看资料

打开厂家资料例程（例程下载见百度网盘链接下载）。具体路径见例程路径

2、移植至工程

将厂家资料路径下的【OLED】文件夹，复制到自己的工程中的BSP文件夹中。（工程可以参考入门手册工程模板）

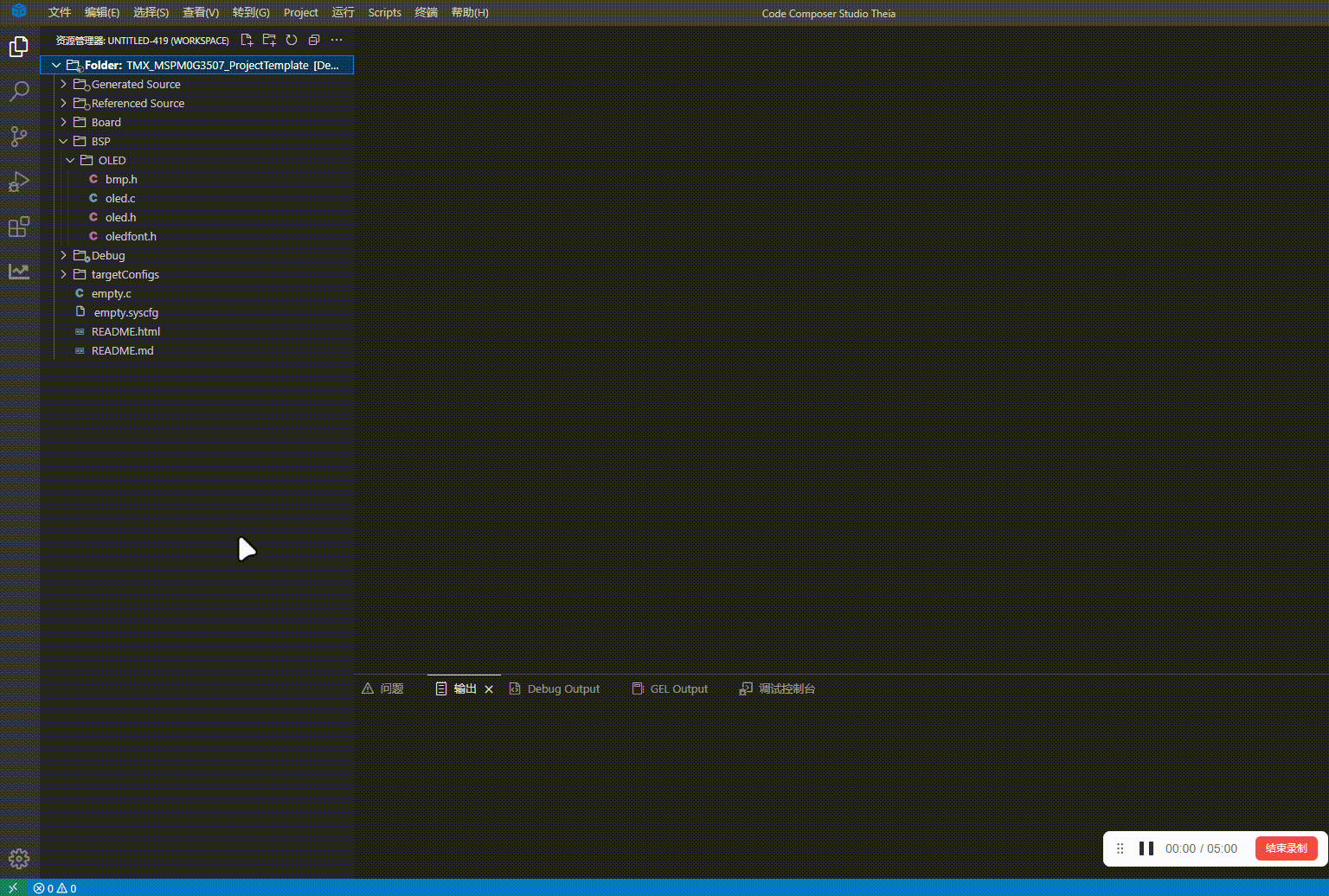

我们打开工程文件，将我们刚刚复制到文件夹中的文件，导入C文件和路径。

将oled.h文件下的 sys.h 改为 board.h。

TIP

(在左边将 oled.h 的工程目录展开，就发现有 oled.h )

将 oled.c 中的 delay.h 注释掉

3、引脚选择

模块为IIC通信协议的从机，SCL为IIC信号线，SDA为IIC数据线。

硬件IIC移植

屏幕	开发板
GND	GND
VCC	3.3V
SCL	PA1
SDA	PA0

接下来我们配置 SYSCONFIG

双击 empty.syscfg 文件，打开它。

点击 ADD 添加IIC配置

配置IIC

Ctrl + S 保存配置文件
然后点击编译（可能会报错，我们不用管！）

然后我们所有设定的引脚和功能就会在 ti_msp_dl_config.h 中定义。因为这个文件我们包含进了 board.h 所以我们只需要引用 board.h 即可。【这里的 board.h 就充当了芯片头文件的作用】

选择好引脚后，进入工程开始编写屏幕引脚初始化代码。

我们注释掉 oled.h中的 OLED 端口定义

开始修改屏幕引脚初始化代码。

//OLED的初始化
void OLED_Init(void)
{
	OLED_WR_Byte(0xAE,OLED_CMD); /*display off*/
	OLED_WR_Byte(0x00,OLED_CMD); /*set lower column address*/
	OLED_WR_Byte(0x10,OLED_CMD); /*set higher column address*/
	OLED_WR_Byte(0x00,OLED_CMD); /*set display start line*/
	OLED_WR_Byte(0xB0,OLED_CMD); /*set page address*/
	OLED_WR_Byte(0x81,OLED_CMD); /*contract control*/
	OLED_WR_Byte(0xff,OLED_CMD); /*128*/
	OLED_WR_Byte(0xA1,OLED_CMD); /*set segment remap*/
	OLED_WR_Byte(0xA6,OLED_CMD); /*normal / reverse*/
	OLED_WR_Byte(0xA8,OLED_CMD); /*multiplex ratio*/
	OLED_WR_Byte(0x1F,OLED_CMD); /*duty = 1/32*/
	OLED_WR_Byte(0xC8,OLED_CMD); /*Com scan direction*/
	OLED_WR_Byte(0xD3,OLED_CMD); /*set display offset*/
	OLED_WR_Byte(0x00,OLED_CMD);
	OLED_WR_Byte(0xD5,OLED_CMD); /*set osc division*/
	OLED_WR_Byte(0x80,OLED_CMD);
	OLED_WR_Byte(0xD9,OLED_CMD); /*set pre-charge period*/
	OLED_WR_Byte(0x1f,OLED_CMD);
	OLED_WR_Byte(0xDA,OLED_CMD); /*set COM pins*/
	OLED_WR_Byte(0x00,OLED_CMD);
	OLED_WR_Byte(0xdb,OLED_CMD); /*set vcomh*/
	OLED_WR_Byte(0x40,OLED_CMD);
	OLED_WR_Byte(0x8d,OLED_CMD); /*set charge pump enable*/
	OLED_WR_Byte(0x14,OLED_CMD);
	OLED_Clear();
	OLED_WR_Byte(0xAF,OLED_CMD); /*display ON*/
}

打开 oled.c 文件找到 void IIC_delay(void) 函数，将里面的内容替换为下方代码。

/**********************************************************
 * 函 数 名 称：IIC_delay
 * 函 数 功 能：延时
 * 传 入 参 数：无
 * 函 数 返 回：无
 * 作       者：www.lckfb.com
 * 备       注：
**********************************************************/
void IIC_delay(void)
{
    delay_us(10);
}

删掉 oled.c 和 oled.h 中的 I2C_Start、I2C_Stop、I2C_WaitAck、Send_Byte 函数。

修改 OLED_WR_Byte 函数为下面的代码：

//发送一个字节
//mode:数据/命令标志 0,表示命令;1,表示数据;
void OLED_WR_Byte(u8 dat,u8 mode)
{
    uint8_t Send_Buff[5] = {0};

    uint8_t SendData_Count = 2;

    if(mode)
        Send_Buff[0] = 0x40;
    else
        Send_Buff[0] = 0x00;

    Send_Buff[1] = dat;

    DL_I2C_fillControllerTXFIFO(I2C_OLED_INST, Send_Buff, SendData_Count);

    while (!(DL_I2C_getControllerStatus(I2C_OLED_INST) & DL_I2C_CONTROLLER_STATUS_IDLE));
    DL_I2C_startControllerTransfer(I2C_OLED_INST, 0x3C, DL_I2C_CONTROLLER_DIRECTION_TX, SendData_Count);

}

修改 OLED_Refresh 函数为下面的代码：

void OLED_Refresh(void)
{
    u8 i,n;
    for(i=0;i<8;i++)
    {
        OLED_WR_Byte(0xb0+i,OLED_CMD); //设置行起始地址
        OLED_WR_Byte(0x00,OLED_CMD);   //设置低列起始地址
        OLED_WR_Byte(0x10,OLED_CMD);   //设置高列起始地址

        OLED_WR_Byte(0x40,OLED_DATA);
        for(n=0;n<128;n++)
        {
            OLED_WR_Byte(OLED_GRAM[n][i], OLED_DATA);
        }
    }
}

到这里就移植完成了，可移步到第四节进行移植验证。

四、移植验证

在empty.c中输入代码如下:

#include "ti_msp_dl_config.h"
#include "board.h"
#include "oled.h"
#include "bmp.h"

int main(void)
{
  SYSCFG_DL_init();

	u8 t=' ';

	OLED_Init();
	OLED_ColorTurn(0);//0正常显示，1 反色显示
  OLED_DisplayTurn(0);//0正常显示 1 屏幕翻转显示
	while(1)
	{
      OLED_ShowPicture(0,0,128,32,BMP1,1);
      OLED_Refresh();
      delay_ms(500);
      OLED_Clear();
      OLED_ShowChinese(0,0,0,16,1);//中
      OLED_ShowChinese(18,0,1,16,1);//景
      OLED_ShowChinese(36,0,2,16,1);//园
      OLED_ShowChinese(54,0,3,16,1);//电
      OLED_ShowChinese(72,0,4,16,1);//子
      OLED_ShowChinese(90,0,5,16,1);//科
      OLED_ShowChinese(108,0,6,16,1);//技
      OLED_ShowString(8,16,"ZHONGJINGYUAN",16,1);
      OLED_Refresh();
      delay_ms(500);
      OLED_Clear();
      OLED_ShowString(20,0,"2014/05/01",16,1);
      OLED_ShowString(0,16,"ASCII:",16,1);
      OLED_ShowString(63,16,"CODE:",16,1);
      OLED_ShowChar(48,16,t,16,1);//显示ASCII字符
      t++;
      if(t>'~')t=' ';
      OLED_ShowNum(103,16,t,3,16,1);
      OLED_Refresh();
      delay_ms(500);
      OLED_Clear();
      OLED_ShowChinese(0,0,0,16,1); //16*16 中
      OLED_ShowChinese(16,0,0,24,1);//24*24 中
      OLED_ShowChinese(40,0,0,32,1);//32*32 中
      OLED_Refresh();
      delay_ms(500);
      OLED_Clear();
      OLED_ShowString(0,7,"A",8,1);
      OLED_ShowString(18,4,"B",12,1);
      OLED_ShowString(36,2,"C",16,1);
      OLED_ShowString(56,0,"D",24,1);
      OLED_Refresh();
      delay_ms(500);
      OLED_ScrollDisplay(11,4,1);
	}
}

然后编译，调试烧录。

不知道如何操作的可以去看CCS的入门手册

【代码下载】

跳转到下载中心去下载CCS模块移植代码：【点击跳转🚀】
