WS2812E是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个5050LED灯珠相同，每个 元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，还包含有高精度的内部 振荡器和可编程定电流控制部分，有效保证了像素点光的颜色高度一致。
一、模块来源
二、规格参数
工作电压：3.7-5.3V
工作电流：16MA
控制方式：单总线
管脚数量：4 Pin（2.54mm间距排针）
以上信息见厂家资料文件
三、移植过程
我们的目标是将例程移植至开发板上【能够实现设置彩灯颜色的功能】。首先要获取资料，查看数据手册应如何实现读取数据，再移植至我们的工程。
1、查看资料
WS2812的数据协议采用单线归零码的通讯方式，支持串行级联接口，能通过一根信号线完成数据的接收与解码。每个灯就是一个像素点，每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示。
像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整 形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅受限信号传输速度要求。
控制方式
因为使用的是单总线，一根线完成一个灯要显示的24位颜色数据，是通过高低电平的时间长度来确定发送的是什么数据。24位的数据结构见下图。
其中G代表三色中的绿色，R代表三色中的红色，B表示三色中的蓝色。例如想要只显示红色则发送 0X00FF00即可。

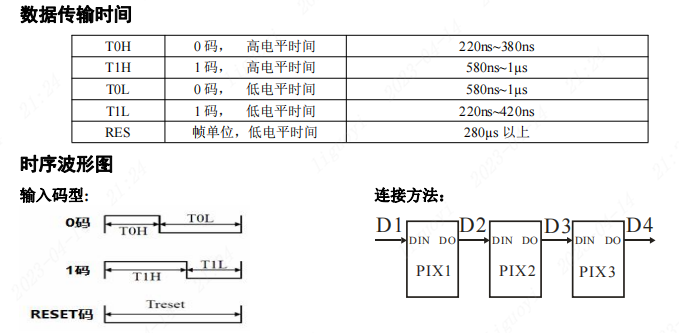

控制时序
发送24位颜色数据，是通过高低电平的时间长度来确定发送的是0还是1。
发送一位数据0，需要总线拉高T0H的时间再拉低T0L的时间，WS2812才会自动识别该数据是0。
发送一位数据1，需要总线拉高T1H的时间再拉低T1L的时间，WS2812才会自动识别该数据是1
2、引脚选择

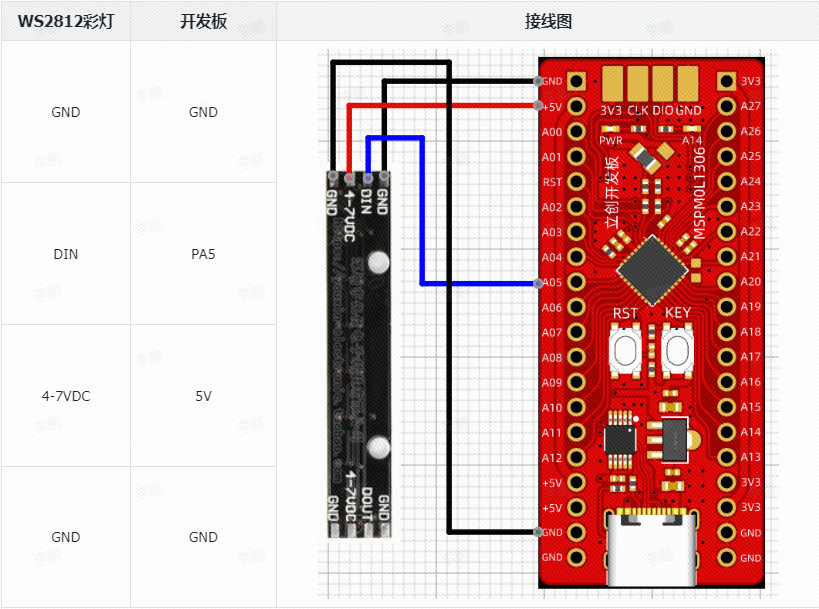

该模块有3个引脚，具体引脚连接见各引脚连接。
3、移植至工程
接下来我们配置 SYSCONFIG

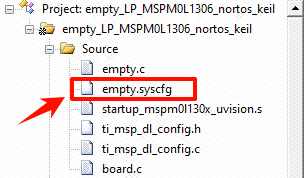

- 双击 empty.syscfg 文件，打开它。

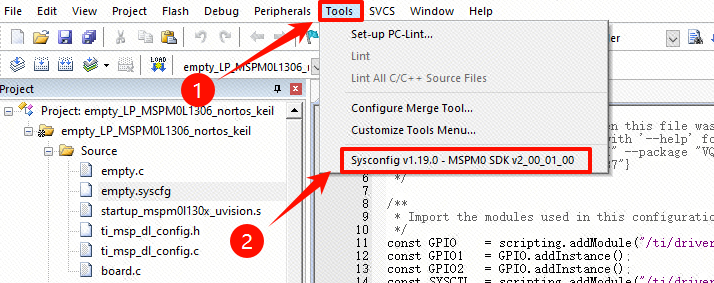

- 在 empty.syscfg 文件界面点击 Tools，然后点击 SYSCONFIG 工具。

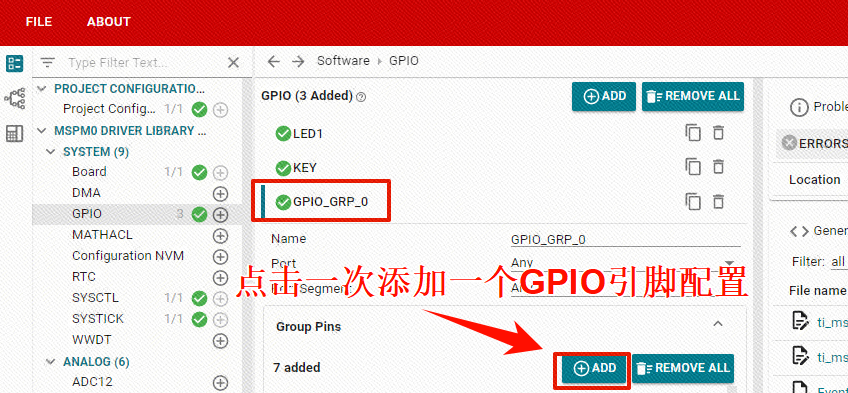

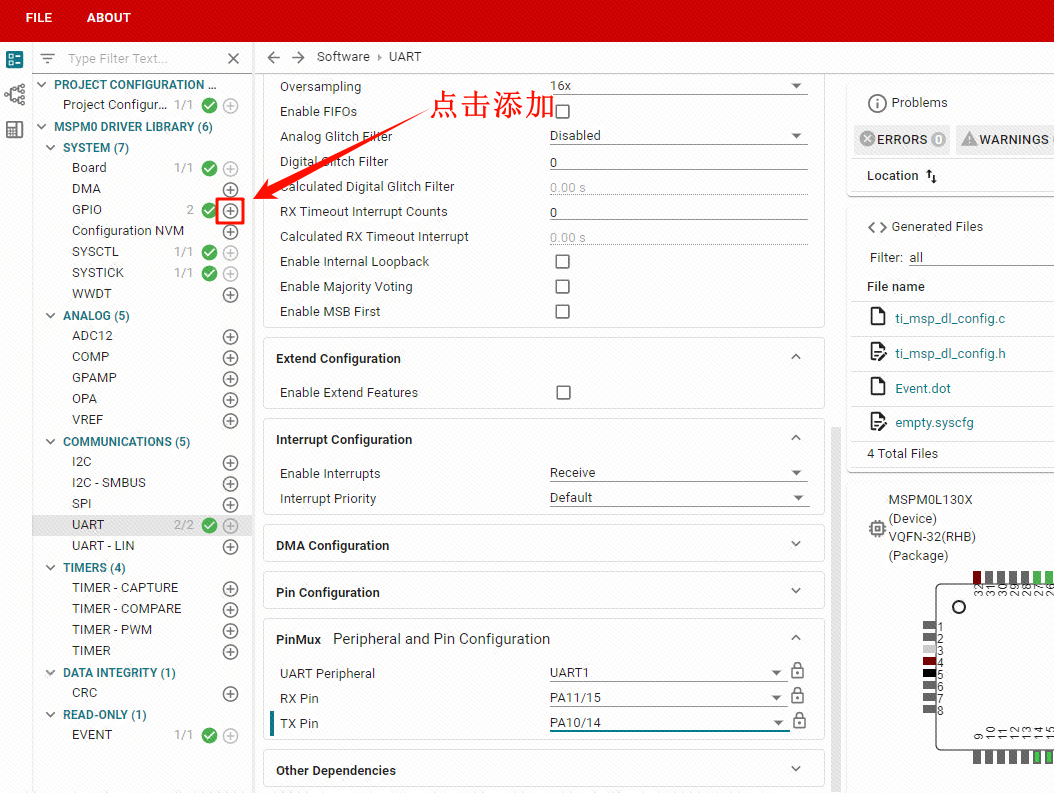

- 点击 ADD 添加配置

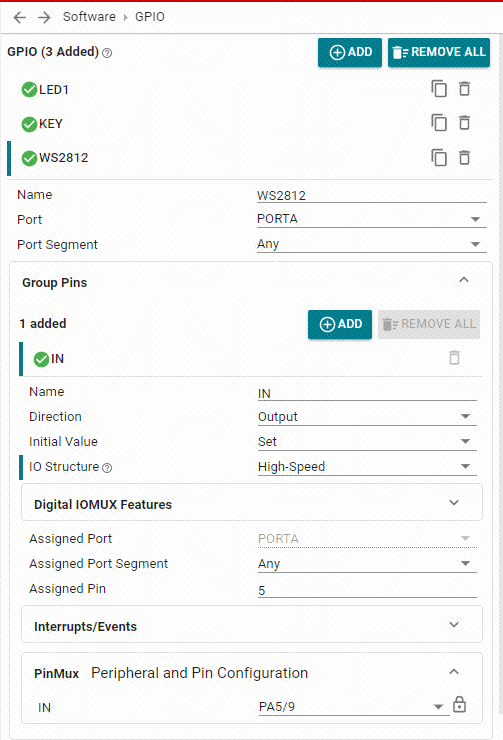

- 添加配置【根据下方图片进行添加】【添加1个】
- 开始添加配置，根据引脚选择设定

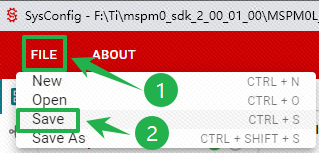

- 点击保存

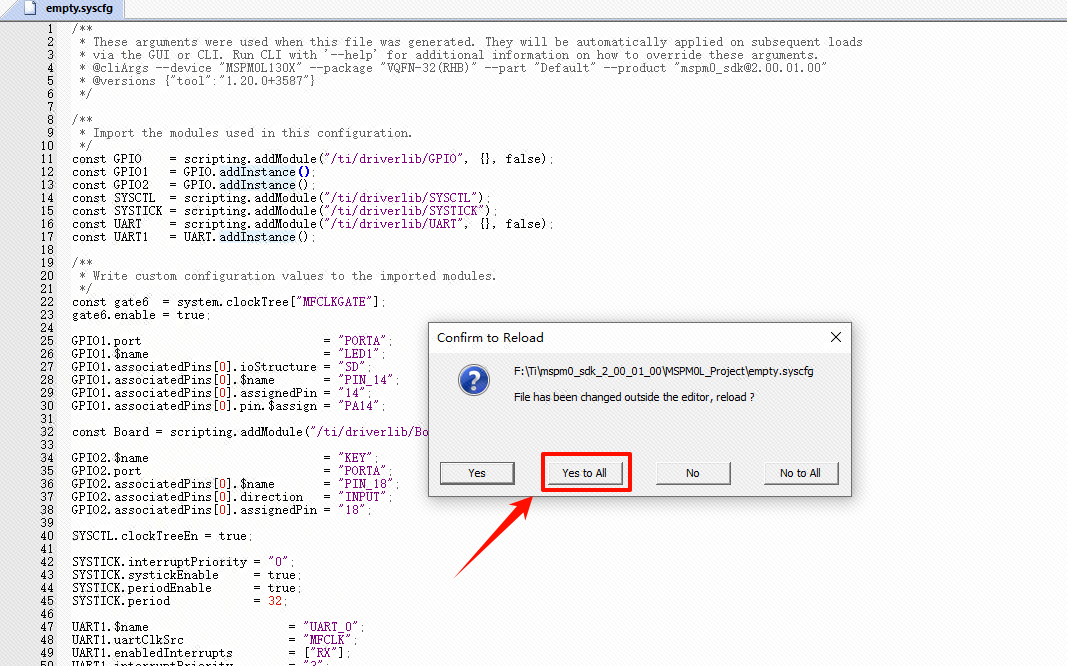

WARNING
出现只要出现下面的框就一定要选择：Yes to All

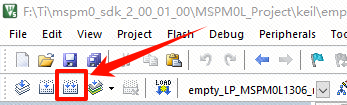

- 然后点击编译（可能会报错，我们不用管！）
- 然后我们所有设定的引脚和功能就会在 ti_msp_dl_config.h 中定义。因为这个文件我们包含进了 board.h 所以我们只需要引用 board.h 即可。【这里的 board.h 就充当了芯片头文件的作用】
移植步骤中的导入.c和.h文件与传感器章节的【DHT11温湿度传感器】相同，只是将.c和.h文件更改为bsp_ws2812.c与bsp_ws2812.h。这里不再过多讲述，移植完成后面修改相关代码。
在文件bsp_ws2812.c中，编写如下代码。
c
/*
* 立创开发板软硬件资料与相关扩展板软硬件资料官网全部开源
* 开发板官网：www.lckfb.com
* 技术支持常驻论坛，任何技术问题欢迎随时交流学习
* 立创论坛：https://oshwhub.com/forum
* 关注bilibili账号：【立创开发板】，掌握我们的最新动态！
* 不靠卖板赚钱，以培养中国工程师为己任
* Change Logs:
* Date Author Notes
* 2024-05-30 LCKFB-LP first version
*/
#include "bsp_ws2812.h"
#include "board.h"
#include "stdio.h"
#include "math.h"
unsigned char LedsArray[WS2812_MAX * 3]; //定义颜色数据存储数组
unsigned int ledsCount = WS2812_NUMBERS; //定义实际彩灯默认个数
unsigned int nbLedsBytes = WS2812_NUMBERS*3; //定义实际彩灯颜色数据个数
// 延时0.25us
void delay_0_25us(void)
{
for(int i = 0; i < 5; i++){}
}
/******************************************************************
* 函 数 名 称：rgb_SetColor
* 函 数 说 明：设置彩灯颜色
* 函 数 形 参：LedId控制的第几个灯 color颜色数据
* 函 数 返 回：无
* 作 者：LC
* 备 注：在这里我将绿和红色进行颠倒，这样比较符合我们日常生活的红绿蓝的顺序
******************************************************************/
void rgb_SetColor(unsigned char LedId, unsigned long color)
{
if( LedId > ledsCount )
{
return; //to avoid overflow
}
LedsArray[LedId * 3] = (color>>8)&0xff;
LedsArray[LedId * 3 + 1] = (color>>16)&0xff;
LedsArray[LedId * 3 + 2] = (color>>0)&0xff;
}
/******************************************************************
* 函 数 名 称：rgb_SetRGB
* 函 数 说 明：设置彩灯颜色(三原色设置)
* 函 数 形 参：LedId控制的第几个灯 red红色数据 green绿色数据 blue蓝色数据
* 函 数 返 回：无
* 作 者：LC
* 备 注：无
******************************************************************/
void rgb_SetRGB(unsigned char LedId, unsigned long red, unsigned long green, unsigned long blue)
{
unsigned long Color=red<<16|green<<8|blue;
rgb_SetColor(LedId,Color);
}
/******************************************************************
* 函 数 名 称：rgb_SendArray
* 函 数 说 明：发送彩灯数据
* 函 数 形 参：无
* 函 数 返 回：无
* 作 者：LC
* 备 注：无
******************************************************************/
void rgb_SendArray(void)
{
unsigned int i;
//发送数据
for(i=0; i<nbLedsBytes; i++)
Ws2812b_WriteByte(LedsArray[i]);
}
/******************************************************************
* 函 数 名 称：RGB_LED_Reset
* 函 数 说 明：复位ws2812
* 函 数 形 参：无
* 函 数 返 回：无
* 作 者：LC
* 备 注：低电平280us以上
******************************************************************/
void RGB_LED_Reset(void)
{
RGB_PIN_L();
delay_us(285);
}
/******************************************************************
* 函 数 名 称：Ws2812b_WriteByte
* 函 数 说 明：向WS2812写入单字节数据
* 函 数 形 参：byte写入的字节数据
* 函 数 返 回：无
* 作 者：LC
* 备 注：1码的时序 = 高电平580ns~1us 再低电平220ns~420ns
* 0码的时序 = 高电平220ns~380ns 再低电平580ns~1us
******************************************************************/
void Ws2812b_WriteByte(unsigned char byte)
{
int i = 0, j = 0, k = 0;
for(i = 0; i < 8; i++ )
{
if( byte & (0x80 >> i) )//当前位为1
{
RGB_PIN_H();
//0.75us
delay_us(1);
RGB_PIN_L();
delay_0_25us(); //0.25us
}
else//当前位为0
{
RGB_PIN_H();
delay_0_25us(); //0.25us
RGB_PIN_L();
//0.833us
delay_us(1);
}
}
}1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
在文件bsp_ws2812.h中，编写如下代码。
c
/*
* 立创开发板软硬件资料与相关扩展板软硬件资料官网全部开源
* 开发板官网：www.lckfb.com
* 技术支持常驻论坛，任何技术问题欢迎随时交流学习
* 立创论坛：https://oshwhub.com/forum
* 关注bilibili账号：【立创开发板】，掌握我们的最新动态！
* 不靠卖板赚钱，以培养中国工程师为己任
* Change Logs:
* Date Author Notes
* 2024-05-30 LCKFB-LP first version
*/
#ifndef _BSP_WS2812_H_
#define _BSP_WS2812_H_
#include "board.h"
#define WS2812_MAX 8 //彩灯最大个数
#define WS2812_NUMBERS 8 //彩灯个数
//用户修改参数区
//#define WS2812_FREQUENCY
#define RGB_PIN_L() DL_GPIO_clearPins(WS2812_PORT, WS2812_IN_PIN) //控制彩灯引脚（需要配置为强推挽输出）
#define RGB_PIN_H() DL_GPIO_setPins(WS2812_PORT, WS2812_IN_PIN) //控制彩灯引脚（需要配置为强推挽输出）
#define RED 0xff0000 //红色
#define GREEN 0x00ff00 //绿色
#define BLUE 0x0000ff //蓝色
#define BLACK 0x000000 //熄灭
#define WHITE 0xffffff //白色
//8.3 -8 0.000000083
//4.16 -9 0.00000000416
void Ws2812b_WriteByte(unsigned char byte);//发送一个字节数据（@12.000MHz,理论每个机器周期83ns,测试约为76ns）
void setLedCount(unsigned char count);//设置彩灯数目，范围0-25.
unsigned char getLedCount();//彩灯数目查询函数
void rgb_SetColor(unsigned char LedId, unsigned long color);//设置彩灯颜色
void rgb_SetRGB(unsigned char LedId, unsigned long red, unsigned long green, unsigned long blue);//设置彩灯颜色
void rgb_SendArray();//发送彩灯数据
void WS2812_GPIO_Init(void);
void RGB_LED_Write1(void);
void RGB_LED_Reset(void);
void delay_0_25us(void);
#endif1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
四、移植验证
在empty.c中输入代码如下:
c
#include "board.h"
#include <stdio.h>
#include "bsp_ws2812.h"
uint8_t Co = 100;
unsigned int buff[]={RED,GREEN,BLUE,WHITE};
int main(void)
{
//开发板初始化
board_init();
int i = 0;
printf("Start--->\r\n");
while(1)
{
for( i = 0; i < 8; i++ )
{
rgb_SetColor(i,buff[i%3]);
rgb_SendArray();
delay_ms(10);
}
delay_ms(3000);
i = 0;
while( Co )
{
rgb_SetColor((i+0)%8,buff[0]);
rgb_SetColor((i+1)%8,buff[1]);
rgb_SetColor((i+2)%8,buff[2]);
rgb_SetColor((i+3)%8,buff[3]);
rgb_SetColor((i+4)%8,BLACK);
rgb_SetColor((i+5)%8,BLACK);
rgb_SetColor((i+6)%8,BLACK);
rgb_SetColor((i+7)%8,BLACK);
rgb_SendArray();
delay_ms(200);
Co--;
i++;
}
Co = 100;
}
}1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47

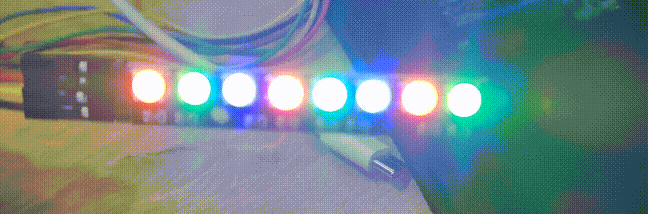

上电效果：三秒前八个灯全亮，后面循环流水灯显示。
代码下载
链接在开发板介绍章节的离线资料下载！！
