1. 环境搭建 ​

📝本节您将学习如何安装 CCS 开发环境、配置 MSPM0 SDK，并使用 XDS110 调试器完成第一个程序的编译与下载。

🏆本章目标

1️⃣ 安装 CCS 集成开发环境

2️⃣ 安装 MSPM0 SDK 并配置到 CCS 中

3️⃣ 创建第一个 MSPM0G3519 工程

4️⃣ 配置 XDS110 调试器并下载运行程序

1.1 CCS 下载 ​

CCS（Code Composer Studio）是 TI 官方提供的集成开发环境，基于 Eclipse Theia 内核构建，支持 MSPM0 全系列芯片的开发。

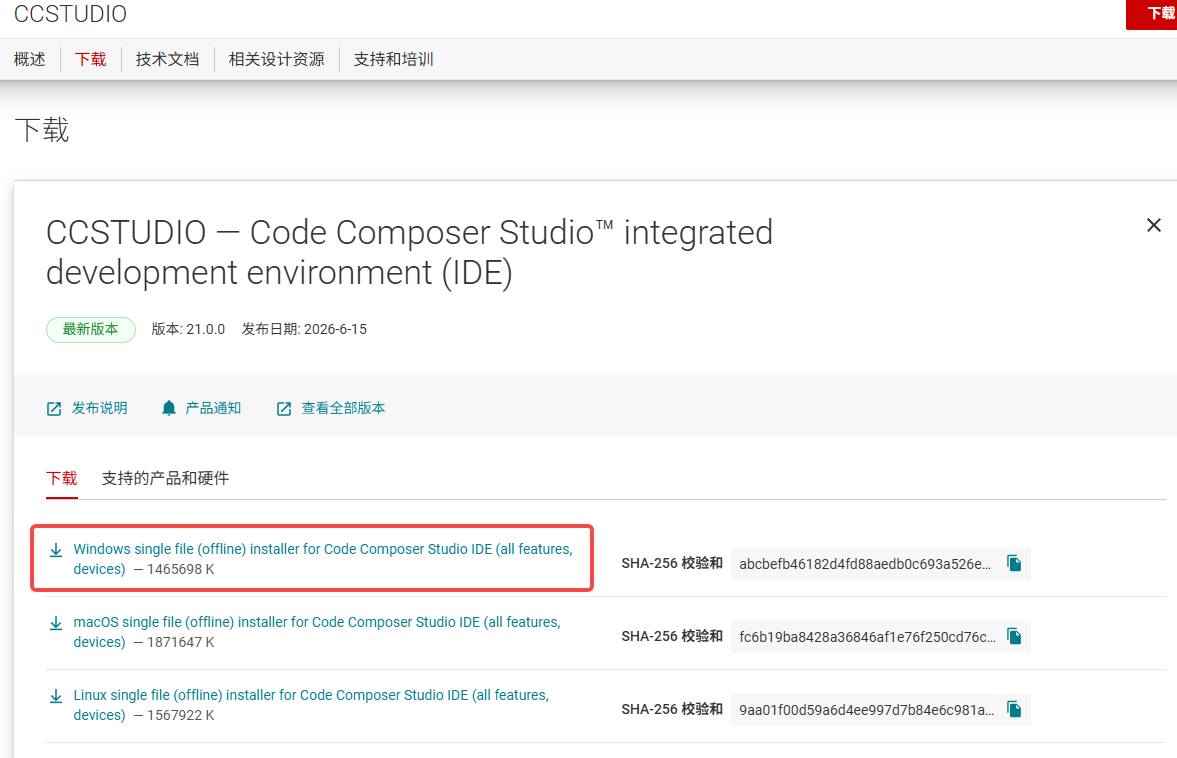

下载地址：https://www.ti.com.cn/tool/cn/CCSTUDIO

在下载页面中，选择与你的操作系统对应的版本进行下载。

CCS 下载页面
CCS 下载页面

1.2 CCS 安装 ​

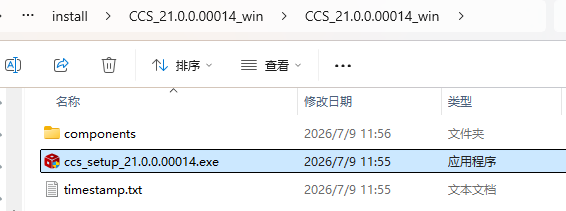

将下载的 CCS 安装包解压，找到 .exe 文件（Windows）运行，按向导完成安装。

CCS 安装
CCS 安装

安装步骤：

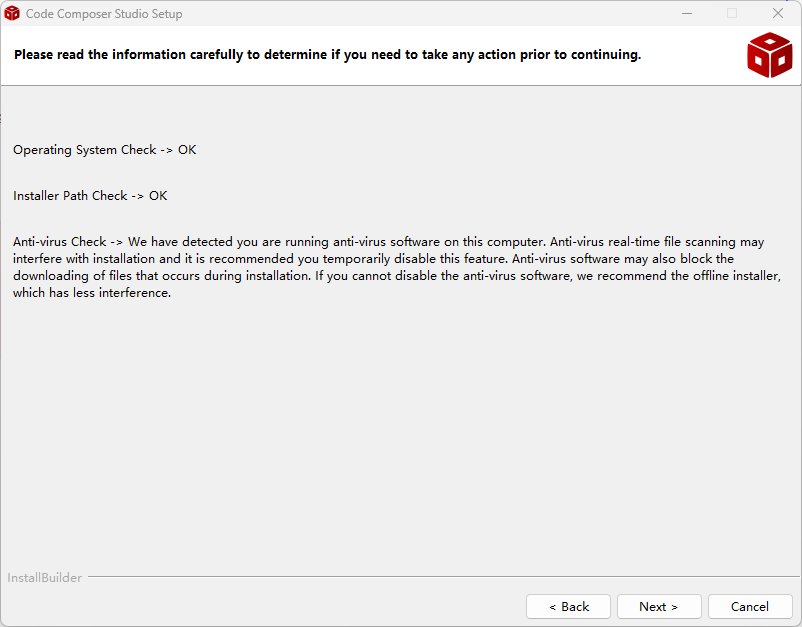

  1. 运行安装程序，等待环境检测通过（正常显示 3 个 OK）
点击查看截图 — 环境检测通过
CCS 安装 — 环境检测
CCS 安装环境检测

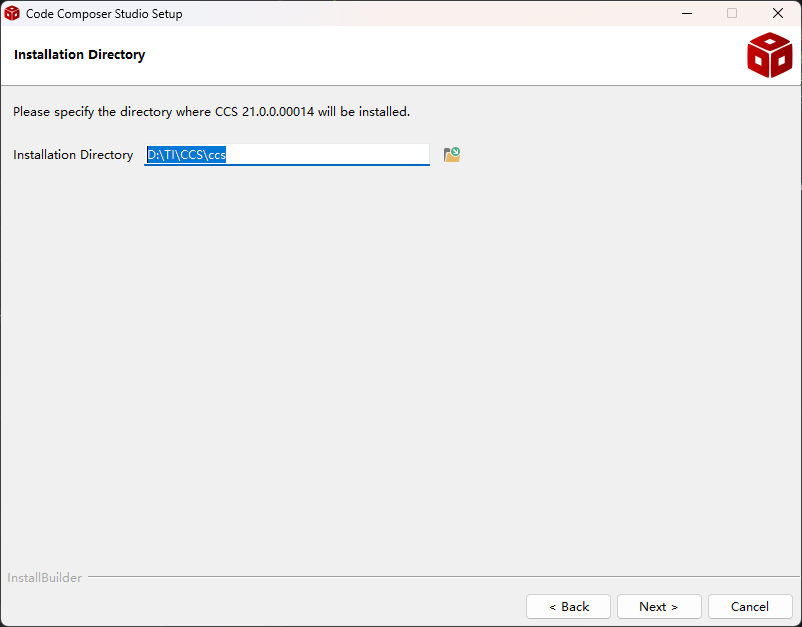

  1. 配置安装路径（建议使用默认路径，如 C:/ti/ccstudio）
点击查看截图 — 配置安装路径
CCS 安装 — 配置路径
CCS 安装配置路径

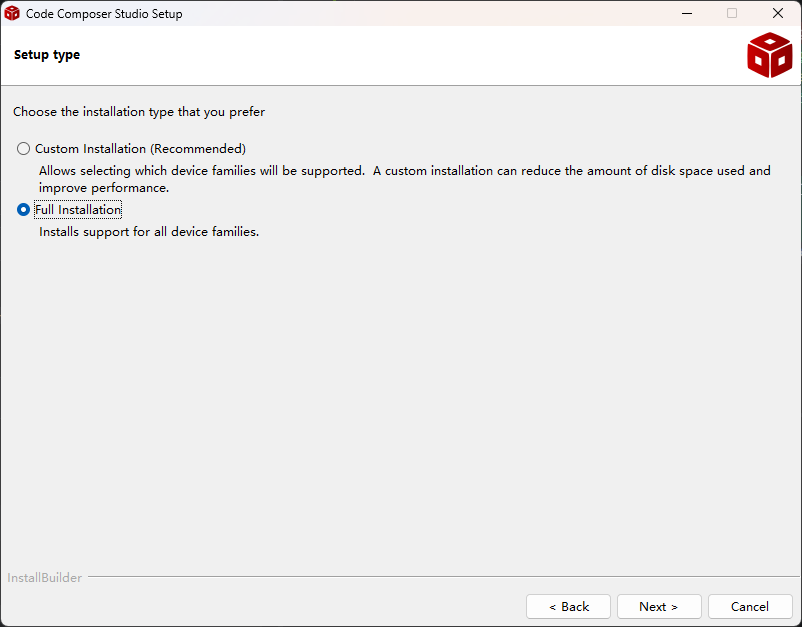

  1. 选择安装组件——建议全部安装，避免后续环境问题导致的异常。
点击查看截图 — 选择安装组件
CCS 安装 — 选择组件
CCS 安装选择组件
  1. 等待安装完成

安装完成后可选择创建桌面快捷方式并启动 CCS。

⚠️注意

  • 安装包不要放在中文路径下运行，否则可能导致安装失败
  • 安装路径中不要包含中文或空格
  • 安装完成后，发现CCS部分功能无法使用等问题，请确保在安装步骤中环境检测时全部通过出现3个OK
  • 因CCS有时需要系统管理员权限，请确保电脑的用户名为英文，否则无法正常找到管理员路径，导致CCS无法正常工作

CCS 配置中文显示（可选） ​

如需将界面切换为中文：

  1. 打开 CCS，按快捷键 Shift + Ctrl + P
  2. 输入 Configure Display Language
  3. 在语言列表中选择中文并安装

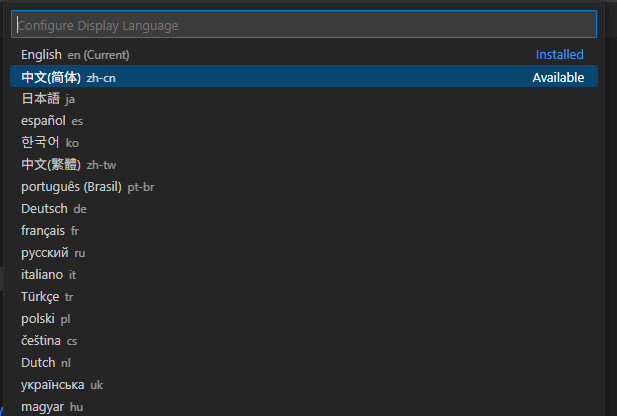

点击查看截图 — 切换中文界面
CCS — 切换中文界面
CCS 切换中文界面

后续教程截图均基于中文界面。不切换中文不影响正常使用。

1.3 新建工程 ​

启动 CCS 后，新建工程：

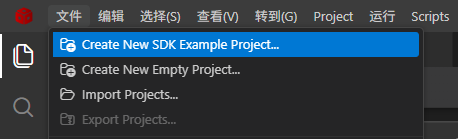

  1. 点击菜单 文件 → Create New SDK Example Project...
点击查看截图 — 导入 SDK 例程
导入 SDK 例程 — 菜单入口
导入 SDK 例程

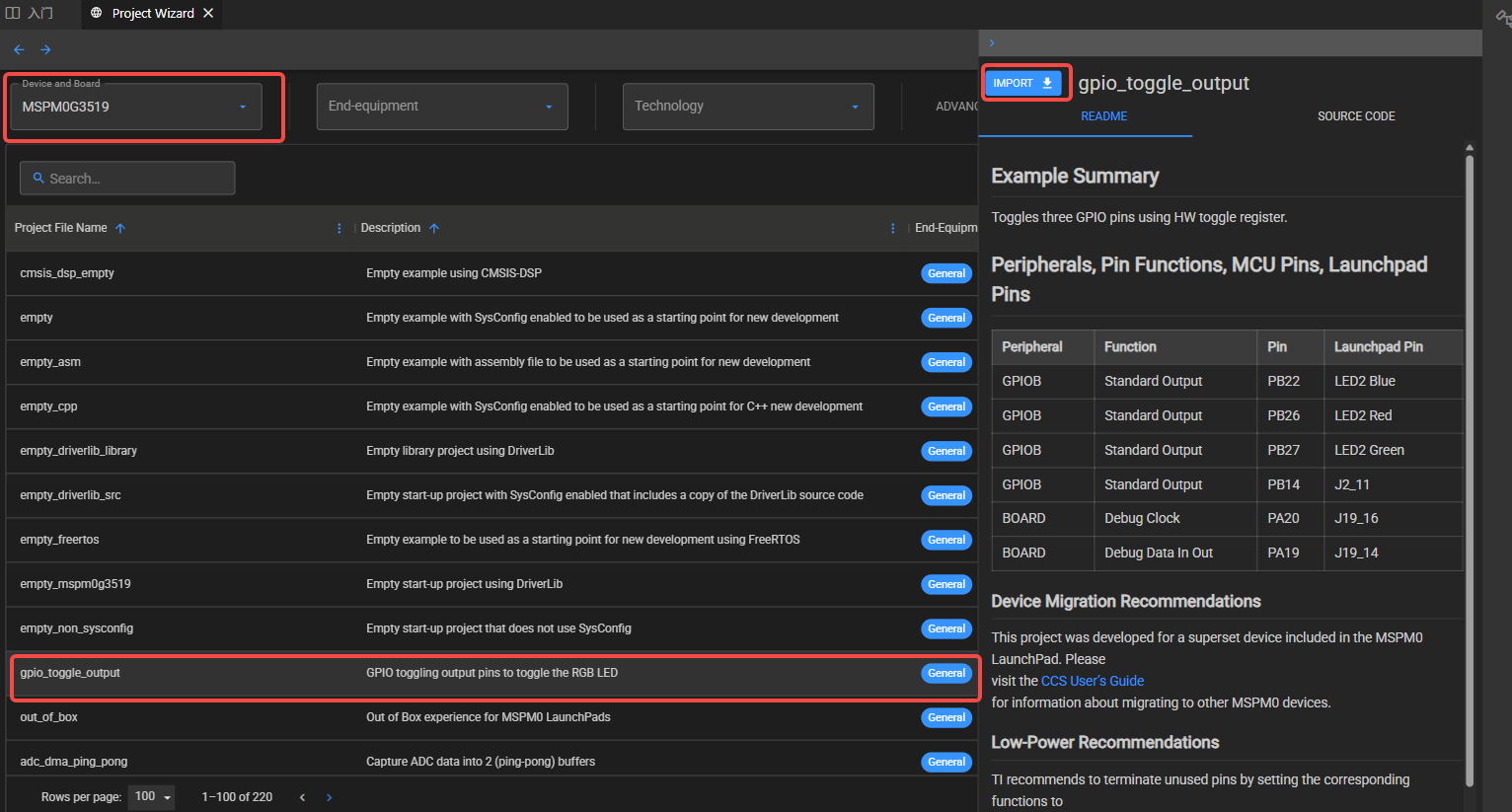

  1. 在弹出的Project Wizard 页面中， 选择 MSPM0G3519 作为目标型号。
  2. 在参考例程中选择 gpio_toggle_output 作为工程模板。
  3. 点击 IMPORT 创建工程
点击查看截图 — 选择例程模板
导入 SDK 例程 — 选择模板
选择例程模板

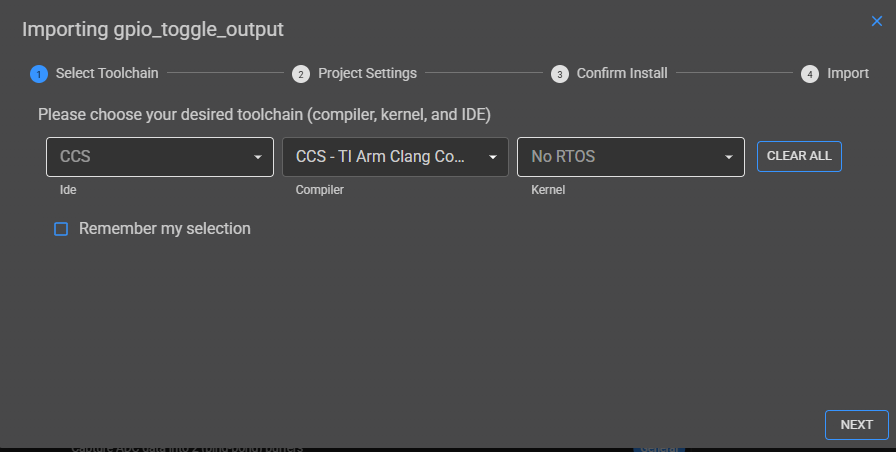

  1. 如果是第一次创建工程，还需要进行以下配置：
点击查看截图 — 设置编译器
新建工程 — 设置编译器
设置工程编译器

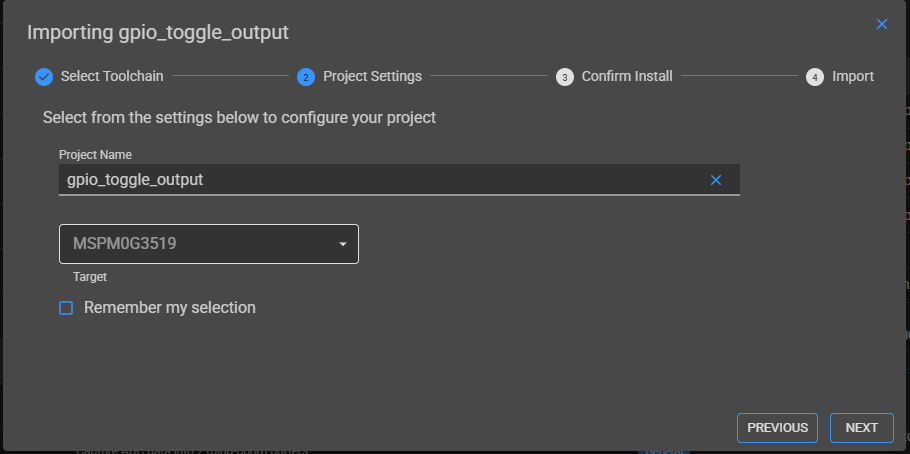

点击查看截图 — 设置名称与目标
新建工程 — 设置名称与目标
设置工程名称与工程目标

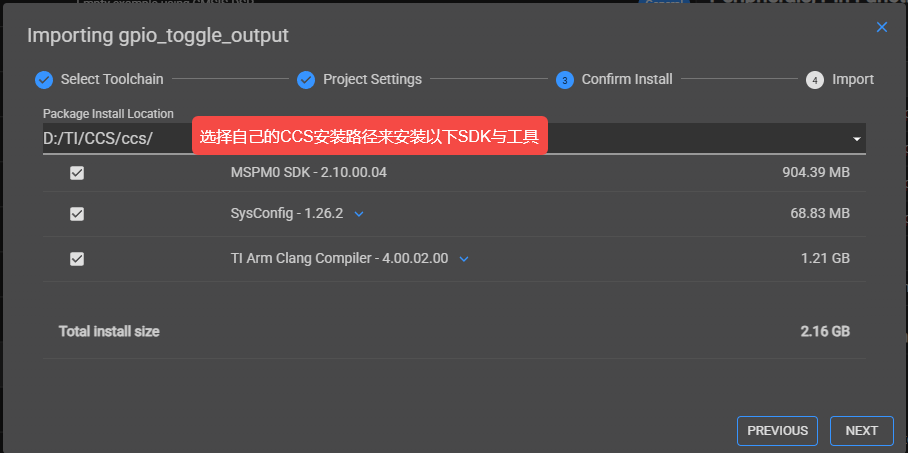

点击查看截图 — 检测 SDK 版本
新建工程 — 检测 SDK 与 SysConfig
检测SDK与SysConfig版本

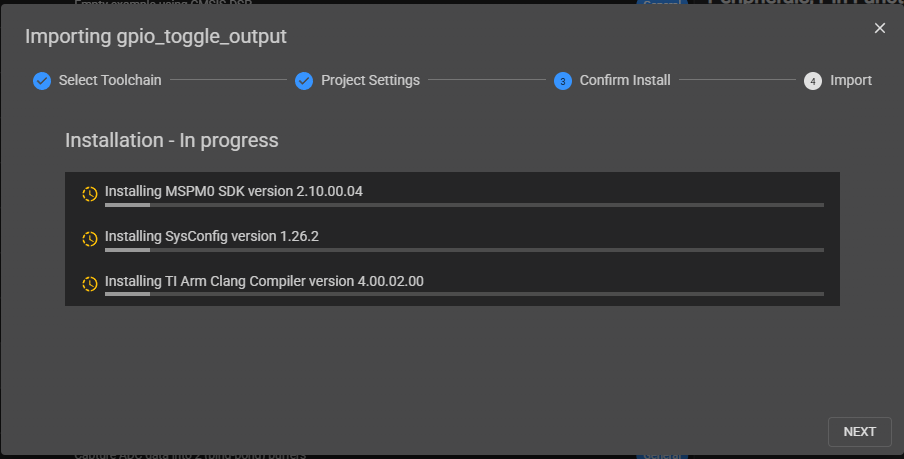

点击查看截图 — 等待安装
新建工程 — 等待安装完成
等待安装完成

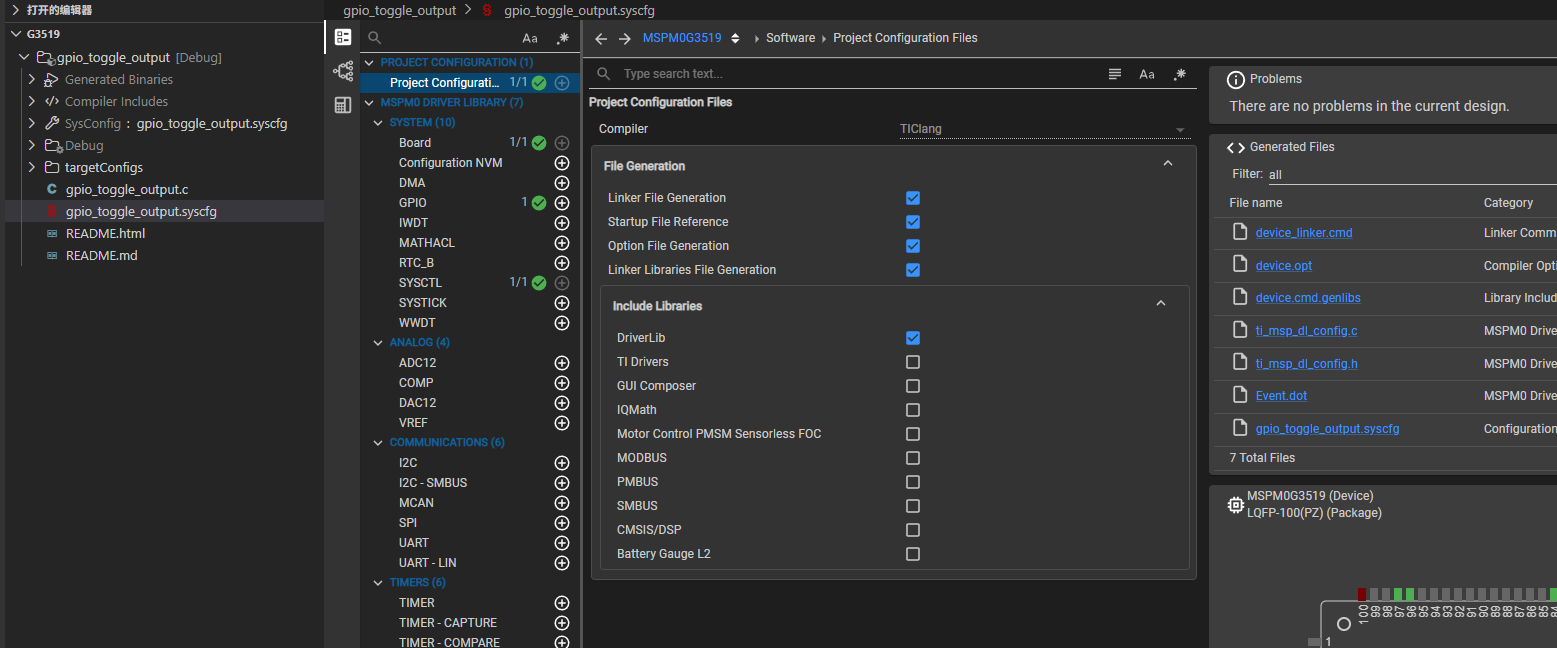

安装完成后，CCS 会自动创建该工程。
点击查看截图 — 工程创建完成
新建工程 — 工程创建完成
工程创建完成

提示

天巧星使用 MSPM0G3519 芯片（LQFP-64(PM) 封装），创建工程时务必选择正确的芯片型号。MSPM0G3519 与 MSPM0G3507 是不同芯片，引脚数量和外设资源有差异。

1.4 安装 MSPM0 SDK* ​

⚠️如果你已经在线安装了 MSPM0 SDK，无需重复安装。请跳过该章节

MSPM0 系列工程基于 MSPM0 SDK 进行开发。首次创建工程时，CCS 会自动检测并提示安装 SDK。

在线安装（推荐）：

  1. 上一步创建工程时我们已经操作了在线安装SDK。

手动配置已安装的 SDK：

如果你没有在CCS中在线安装SDK，而是去TI官网下载的离线SDK，则可以手动安装SDK，手动配置路径：

  1. 打开 CCS 设置：文件 → 首选项 -> CCStudio IDE Settings...

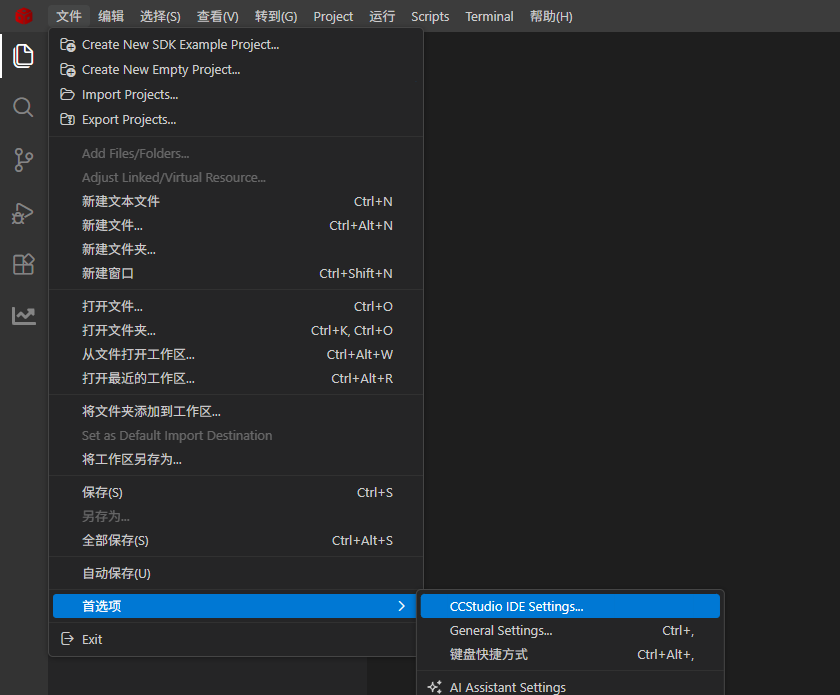

点击查看截图 — CCS 首选项设置
CCS 首选项设置
CCS 首选项设置

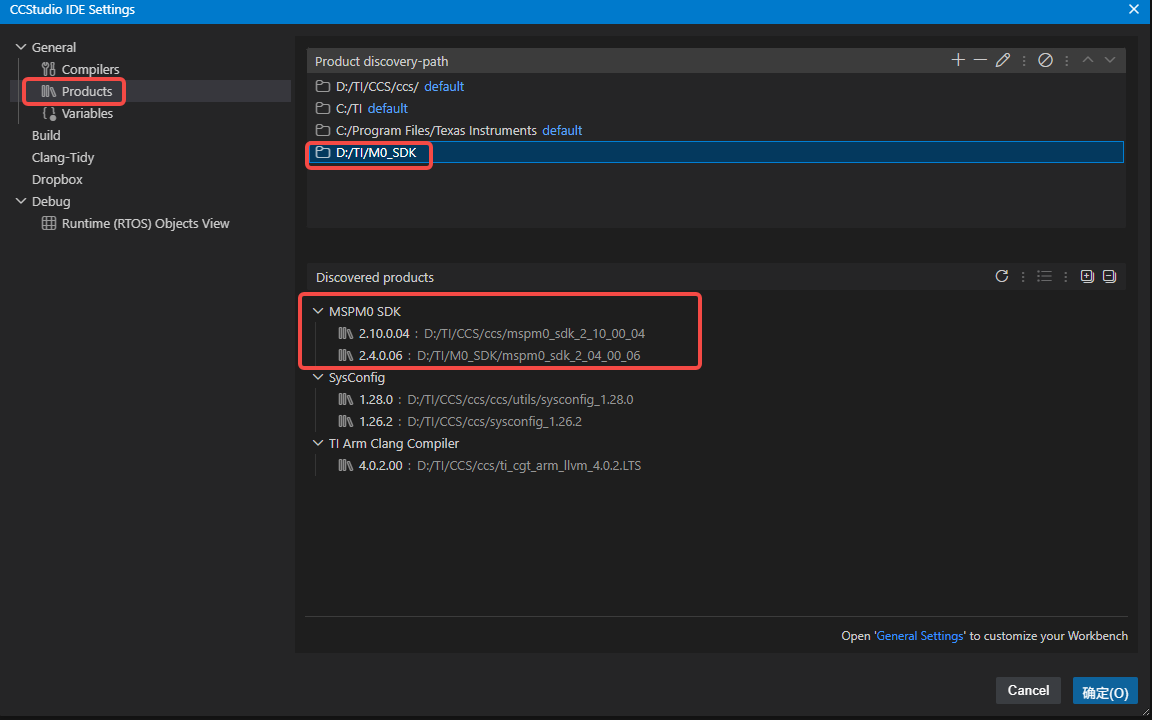

  1. 找到 Products 页面，点击右侧的+添加按钮，输入 SDK 安装路径（如 D:\TI\M0_SDK\mspm0_sdk_2_10_00_04）
  2. CCS 自动识别 SDK 后点击 OK
点击查看截图 — 添加 SDK 路径
添加 SDK 路径
添加 SDK 路径

⚠️版本说明

本教程基于 MSPM0 SDK 2.10.00.04 或更高版本编写。SDK 版本需与 SysConfig 版本匹配才能正常工作，建议使用 CCS 在线安装方式以确保版本兼容。

1.5 配置 XDS110 调试器 ​

天巧星开发板配套 XDS110 调试器，通过 SWD 接口连接芯片进行程序下载和调试。

硬件连接 ​

使用GH1.25 6P 下载线将 XDS110 与天巧星开发板连接：

硬件连接 — XDS110 ↔ 天巧星
XDS110天巧星开发板
GNDGND
CLKCLK（PA20）
SWDDIO（PA19）
5V5V

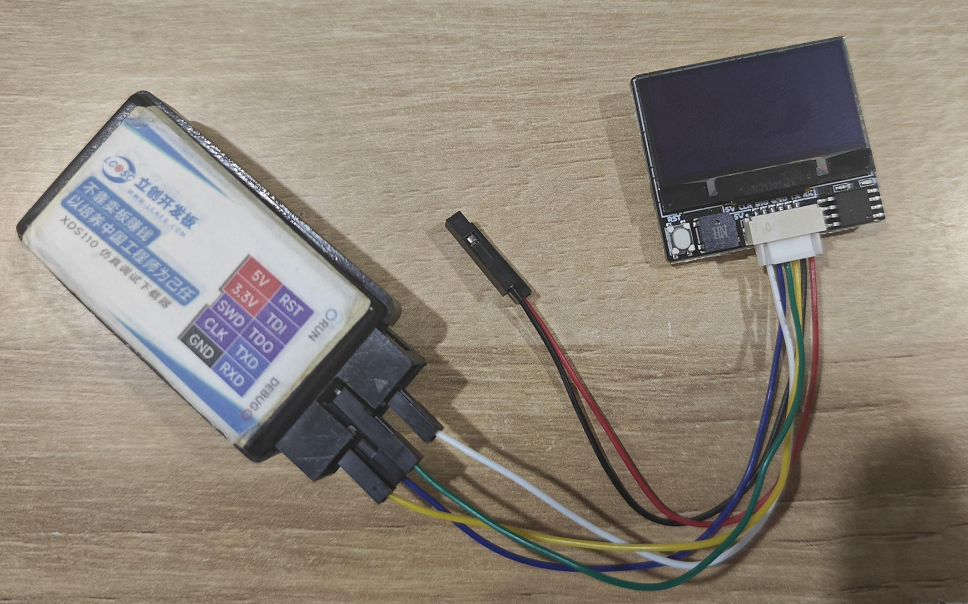

连接核心板下载接口核心板下载接口

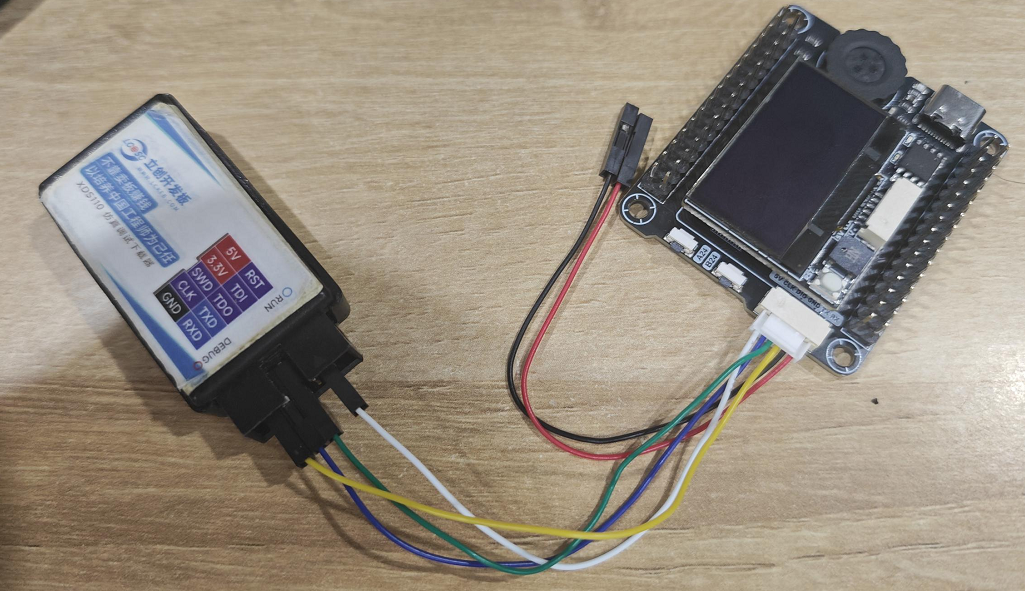

连接底板下载接口底板下载接口

⚠️警告

  • 接线前请确保开发板和 XDS110 均未通电，避免带电操作。
  • 确认 5V 和 GND 不要接反，否则可能烧毁芯片
  • XDS110 的 USB 端连接电脑后，设备管理器中应出现 "XDS110 Class Debug Probe" 和 "XDS110 Class Application/User UART" 设备，如未出现请参照【常见问题解决方法】中说明的驱动安装方法更新驱动。

配置下载选项 ​

  1. 在工程文件夹上右键 → Properties 进入工程属性

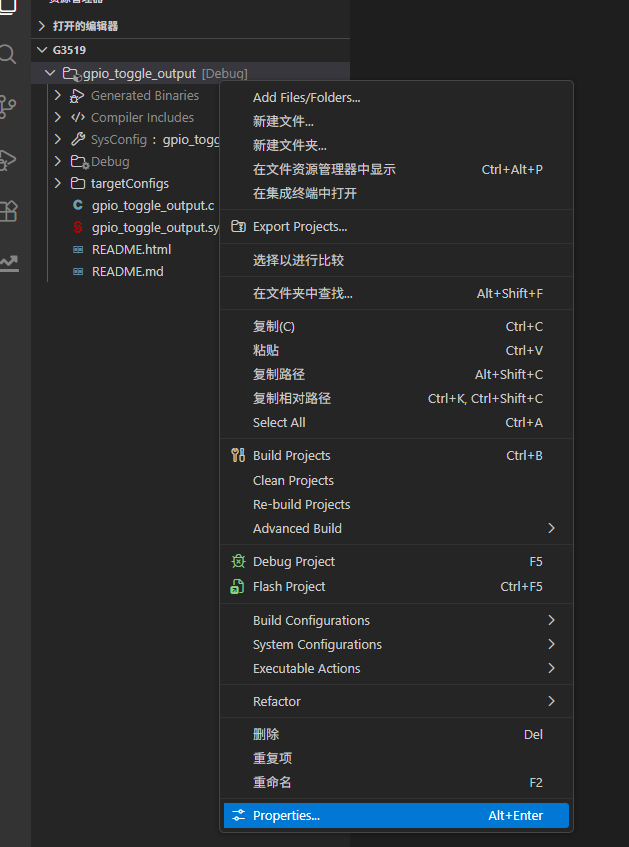

点击查看截图 — 打开工程属性
XDS110 配置 — 打开属性
打开工程属性
  1. 找到 General → Connection 设置项
  2. 选择 Texas Instruments XDS110
  3. 确认配置后点击 OK

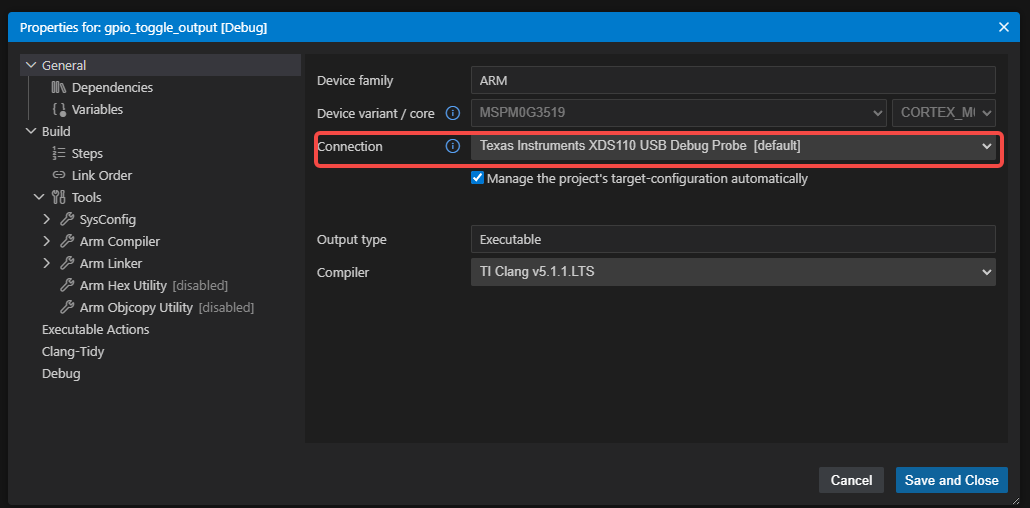

点击查看截图 — 选择 XDS110 调试器
XDS110 配置 — 选择调试器
选择 XDS110 调试器

注意

XDS110 是 TI 官方调试器方案，CCS 原生支持无需额外安装驱动（Windows 10 及以上系统自动识别）。如果设备管理器中未识别 XDS110，可尝试：

  • 更换 USB 数据线（部分线缆仅支持充电）
  • 重新插拔 USB 接口
  • 参照【常见问题解决方法】中说明的驱动安装方法更新驱动。

1.8 编译工程 ​

天巧星的硬件配置与该例程的代码一致，无需额外配置，可以直接烧录查看现象。

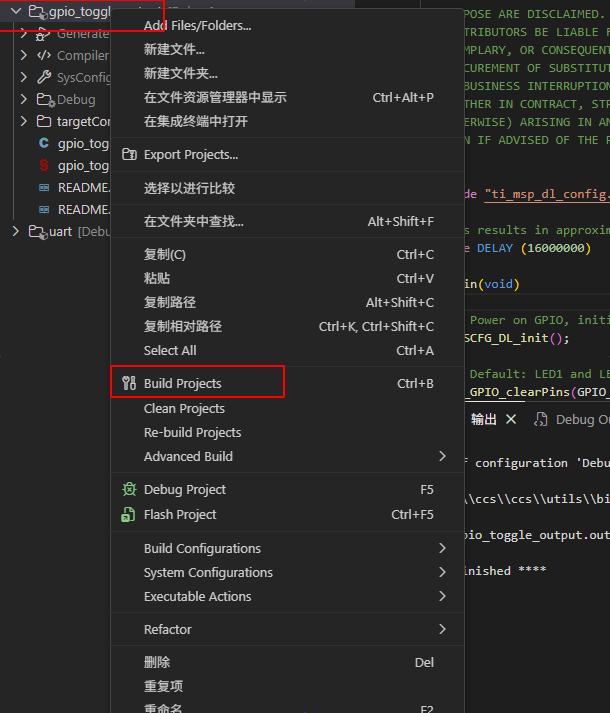

  1. 在工程文件夹上右键 → Build Projects
点击查看截图 — 编译工程
编译工程
编译工程
  1. 等待编译完成，底部输出窗口显示 Build finished 即为成功

编译失败常见原因

  • .syscfg 未保存就编译 — 保存后重新编译
  • SDK 未正确配置 — 检查 Products 设置
  • 芯片型号选错 — 确认工程创建时选择的是 MSPM0G3519

1.9 下载运行 ​

确保编译成功后，进行下载调试：

  1. 确认 XDS110 已通过 USB 连接电脑，天巧星开发板已供电
  2. 在工程文件夹上右键 → Debug Project（或菜单 Run → Debug Project）

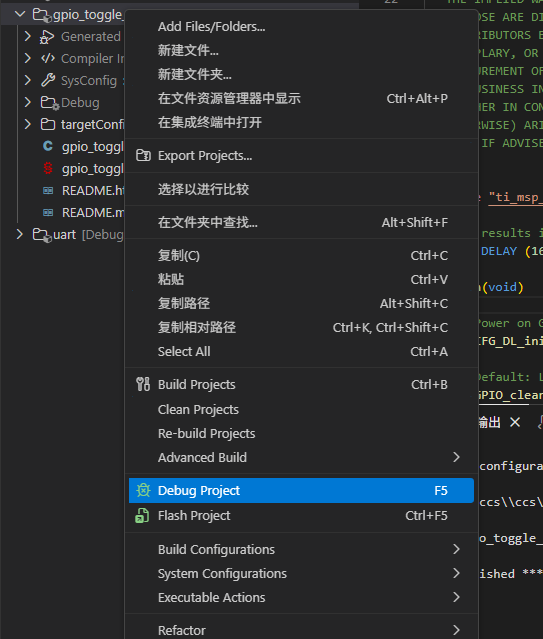

点击查看截图 — Debug Project
Debug Project
Debug Project
  1. 等待程序下载完成，CCS 自动进入调试界面
  2. 点击工具栏上的 ▶ 按钮运行程序

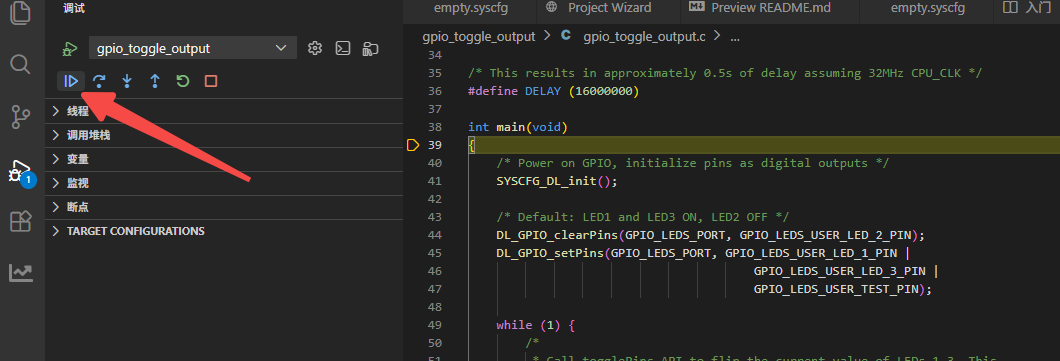

点击查看截图 — Resume 运行程序
Resume 运行程序
Resume 运行程序

运行成功后，天巧星开发板上的 PB22 LED 以约 500ms 间隔闪烁。

调试界面常用操作

  • ▶：继续运行程序
  • ⏸：暂停程序
  • ⏹：停止调试，返回编辑界面
  • ⬇️ / ⬆️：单步执行（用于逐行调试）

至此，环境搭建完成。你已经成功安装了 CCS、配置了 SDK、创建了工程、配置了 XDS110 调试器，并完成了第一个程序的编译和下载。接下来我们将系统学习 GPIO 的使用方法。
