OPEN SOURCE HARDWARE PLATFORM

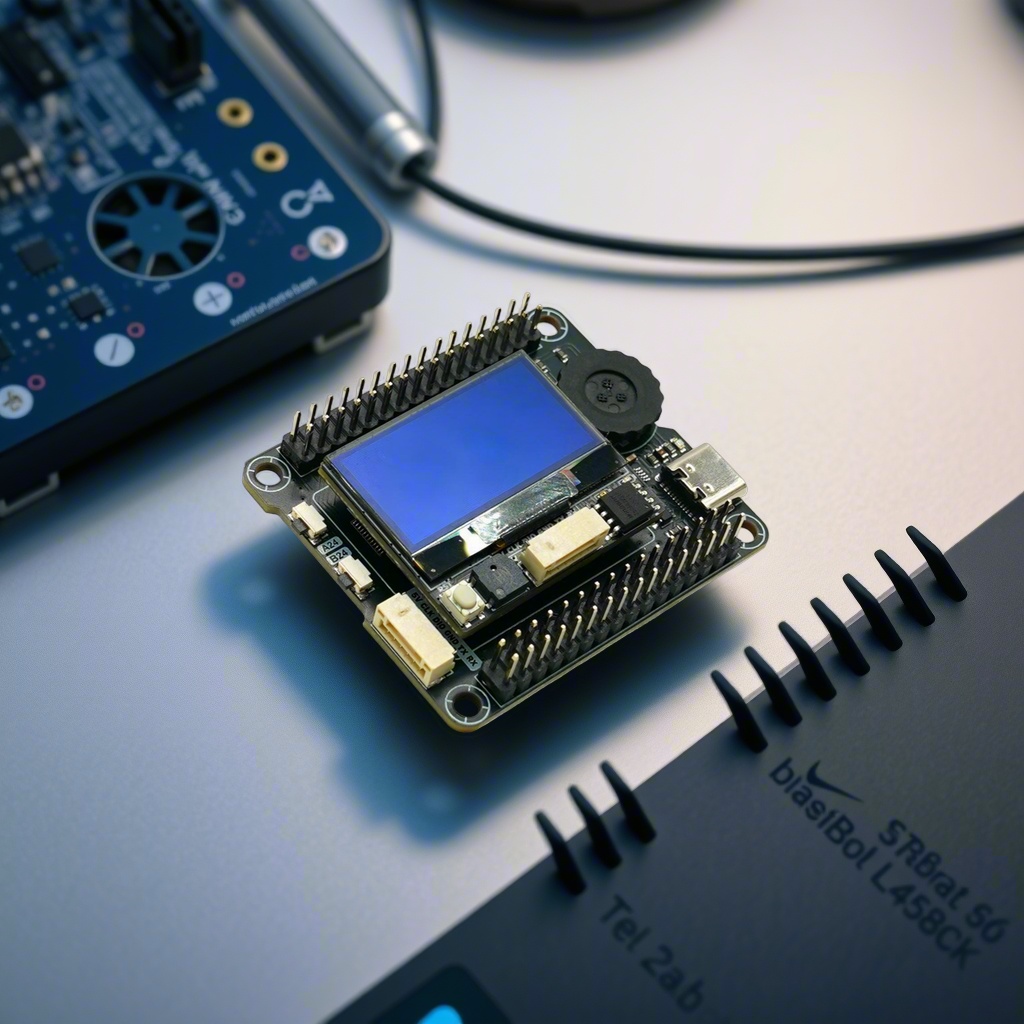

立创·天巧星 MSPM0G3519 开发板套件
基于 TI MSPM0G3519 打造的全开源嵌入式开发平台，适用于电子设计竞赛、嵌入式学习、课程实验及产品原型开发。
高性能主控小巧核心板IO 扩展底板开箱即用
! BOARD VISUAL / BLACK EDITION
MSPM0G3519 CORE BOARD / IO EXPANSION BASE / OPEN HARDWARE
MCU MSPM0G3519 | CLOCK 80MHz | FLASH 512KB | SRAM 128KB | HARDWARE OPEN SOURCE |
MSPM0G3519 核心板 + IO 扩展底板 + 无线串口模块 + XDS110 下载器
PROJECT PROFILE ## 项目简介 / Platform Overview
立创·天巧星 MSPM0G3519 开发板套件，是一套围绕 TI MSPM0G3519 微控制器 打造的全开源嵌入式开发平台。 SYSTEM MODULES

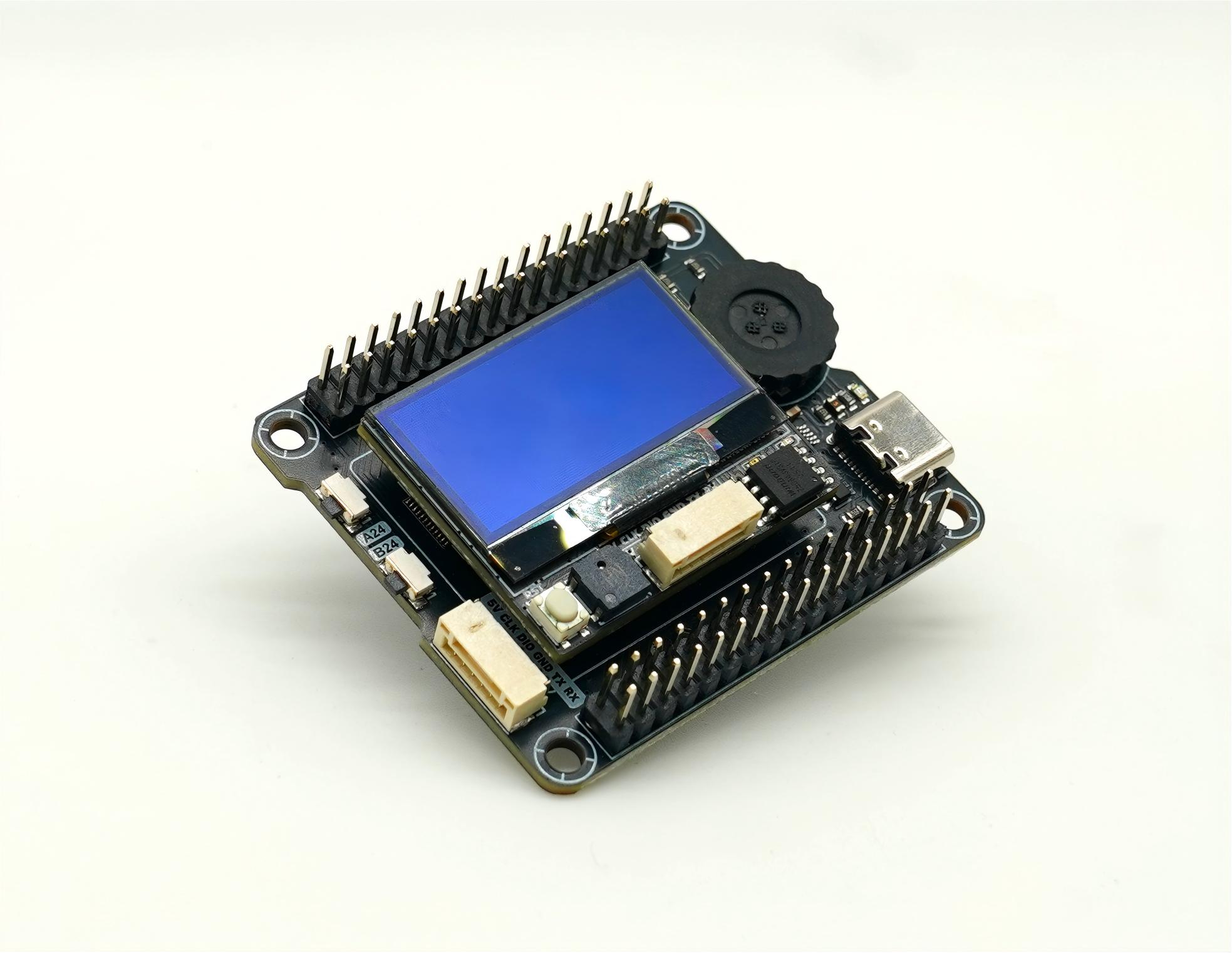

组合式设计兼顾了学习、实验、竞赛、调试和产品开发需求。核心板既可以安装在扩展底板上进行开发，也可以独立使用，或者连接到用户自己的产品 PCB 中。 | + MODULE ASSEMBLY  核心板与 IO 扩展底板组合效果 |
PERFORMANCE RADAR ## 核心性能 / 强劲核心，释放更大开发空间
ARM CORTEX-M0+ 80MHz 32 位处理器内核 满足实时控制需求 从基础外设实验到复杂综合项目都能从容应对 | ON-CHIP RESOURCE MAP MSPM0G3519 将主控性能、程序空间、运行内存和封装资源集中在一颗小封装 MCU 中，为课程实验、竞赛项目和产品原型提供更宽裕的开发余量。
|
80MHz Arm Cortex-M0+ 内核，搭配 512KB Flash 与 128KB SRAM，让开发板从基础验证到综合应用都有更充足的性能和存储空间。
MEMORY DELTA
相比 MSPM0G3507，存储资源提升至 4 倍
本产品搭载 MSPM0G3519 | 4× | 对比型号 MSPM0G3507 |
FLASH 512KB 更多程序、驱动与协议空间 | VS | FLASH 128KB 满足常规程序开发需求 |
SRAM 128KB 更充足的数据与算法空间 | VS | SRAM 32KB 适用于常规数据处理任务 |
不只是容量增加，更是应用空间的全面扩展。更大的 Flash 能容纳更多外设驱动、通信协议、控制逻辑和应用代码；更大的 SRAM 则能支撑数据缓存、复杂算法、显示刷新及多任务运行。
WHAT IT ENABLES
更大存储空间，让创意不再受限
面向嵌入式学习、电子设计竞赛、复杂控制系统及产品原型开发
01 复杂外设驱动 可集成更多传感器、显示、通信及执行器驱动程序。 | 02 综合竞赛项目 为控制算法、数据处理和多模块协同保留更多资源。 | 03 产品原型开发 从功能验证到产品落地，减少存储资源不足的限制。 |
KIT MODULES ## 套件组成 / Modular Hardware Kit
01 CORE BOARD  MSPM0G3519 核心板 小巧核心板设计，支持独立使用和产品集成。 | 02 IO BASE  IO 扩展底板 完整引出 IO，集成丰富板载外设。 |
03 UART LINK  无线串口模块 支持无线串口通信，方便数据观察与调试。 | 04 DEBUGGER  XDS110 下载器 支持程序下载、断点和单步调试。 |
PRODUCT FEATURES ## 产品特点 / Hardware Advantage Matrix
01 MCU PERFORMANCE 高性能 MSPM0G3519 主控 搭载 TI MSPM0G3519 微控制器，最高主频 80MHz，片上集成 512KB Flash 和 128KB SRAM。 相比存储资源较小的 MSPM0 型号，能够容纳更多驱动程序、控制逻辑和应用代码，更适合复杂竞赛项目及产品开发。 | 02 MODULAR DESIGN 核心板与底板分离 设计阶段可将核心板安装在 IO 扩展底板上，快速使用板载外设及扩展接口。 产品开发阶段，可直接将核心板应用于自定义 PCB，减少重复设计，提高项目落地效率。 |
03 IO EXPANSION IO 资源完整引出 核心板与底板将主控常用 IO 资源完整引出，方便连接传感器、显示模块、电机驱动模块和通信模块。 适合 GPIO、ADC、PWM、UART、SPI、I²C 等基础实验。 | 04 READY TO DEBUG 开箱即可开发 套件配套 XDS110 下载器和无线串口模块，用户无需单独购买基础调试工具。 连接开发板、安装开发环境后，即可进行程序下载、运行和在线调试。 |
IO EXPANSION BASE ## IO 扩展底板 / Interface Expansion Platform

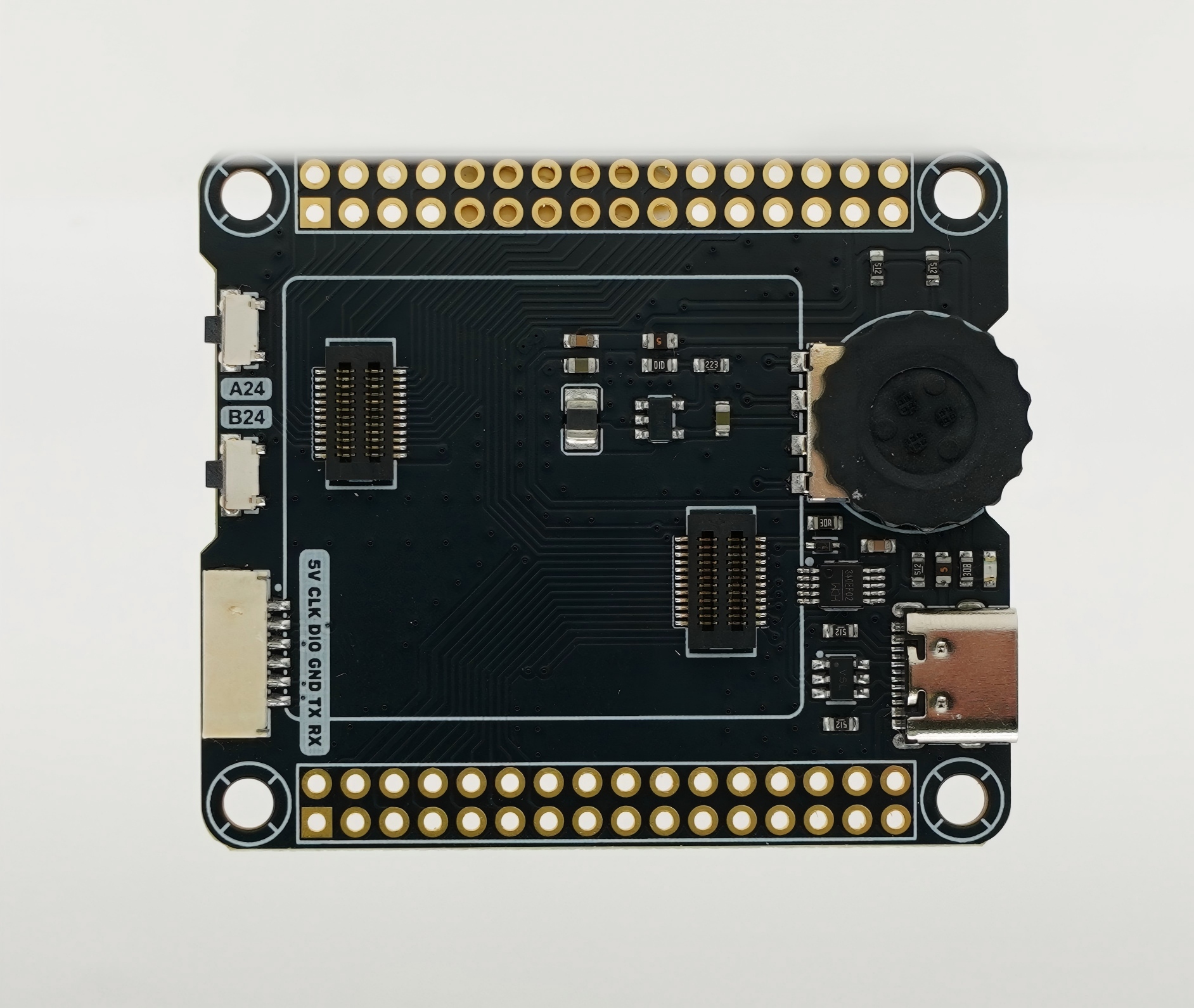

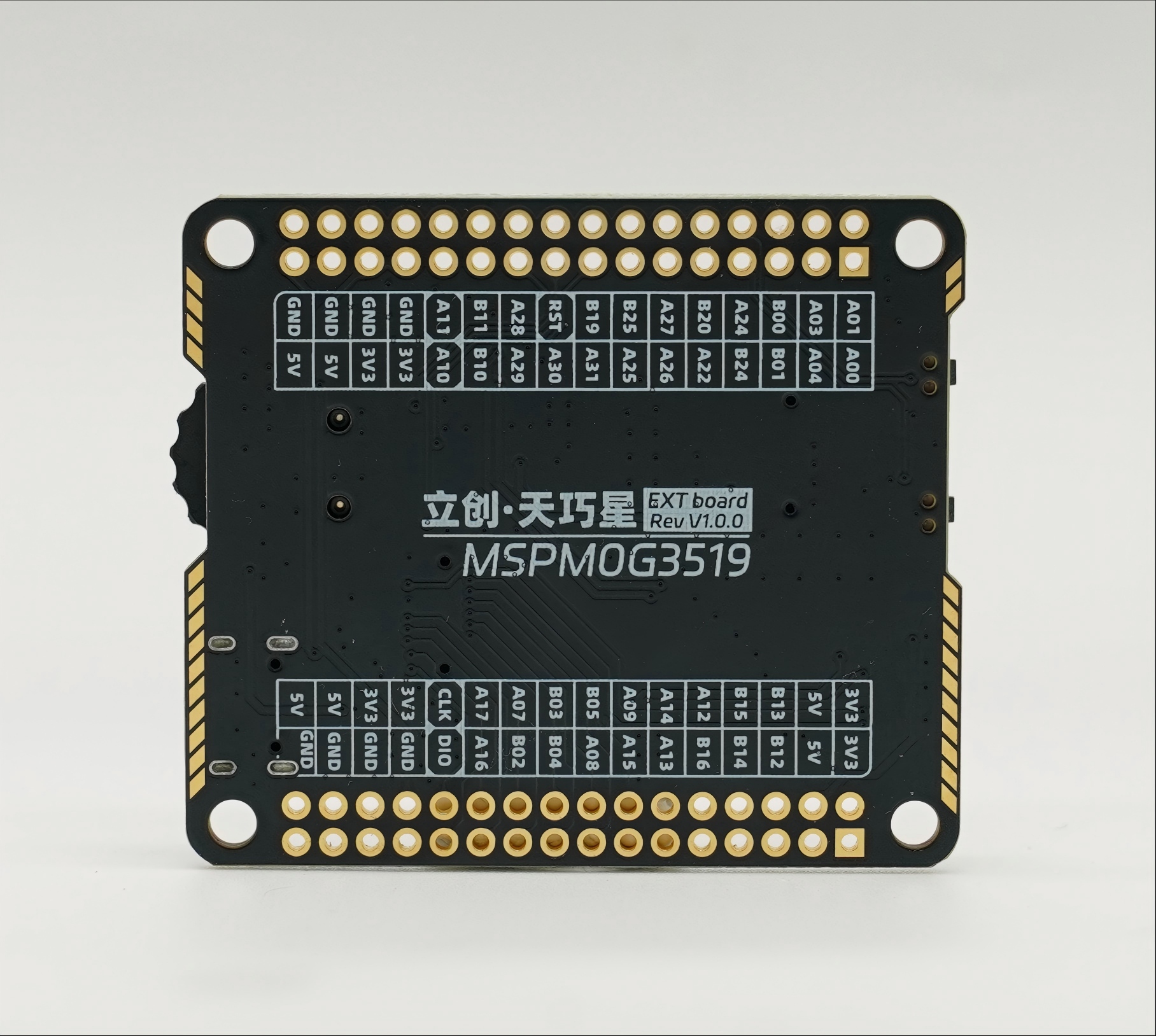

F FRONT VIEW  IO 扩展底板正面 | B BACK VIEW  IO 扩展底板背面 |
IO 扩展底板主要用于核心板安装、IO 扩展和板载外设连接。底板将 MSPM0G3519 的常用 IO 资源引出到两侧排针区域，并配有清晰的丝印标注，方便用户进行硬件连接和功能实验。

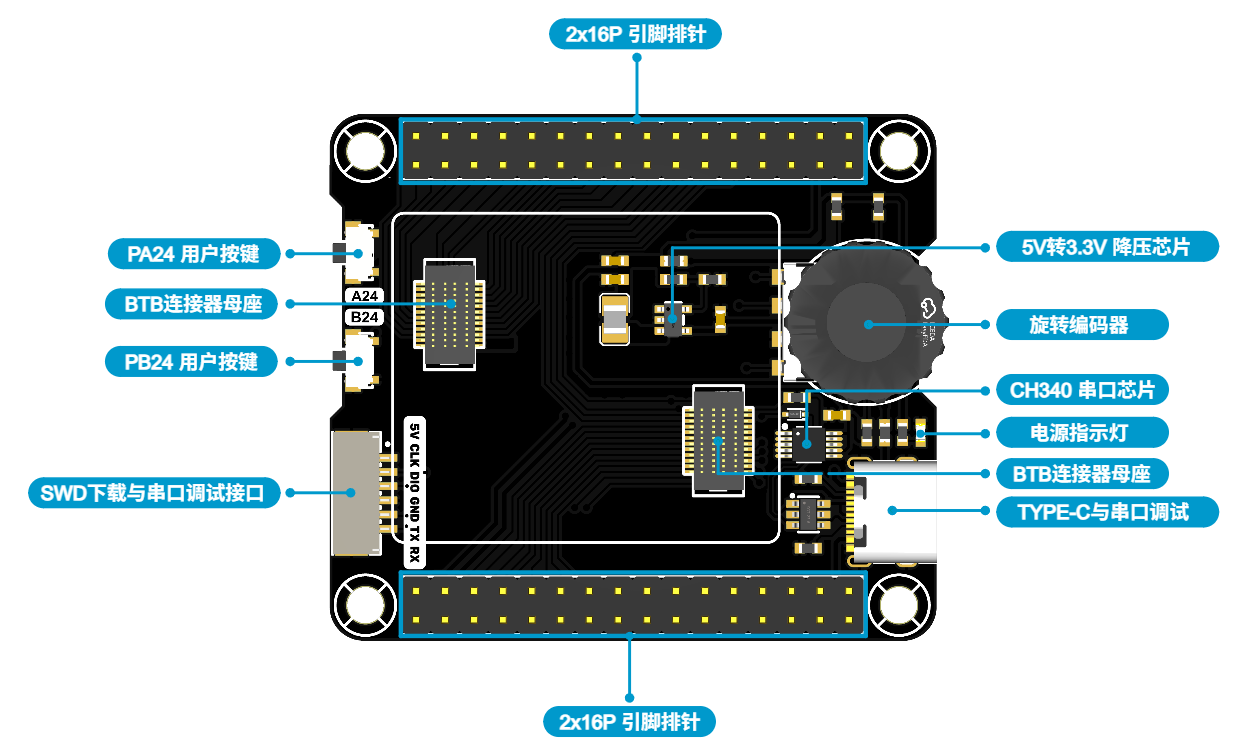

! 底板资源标注图

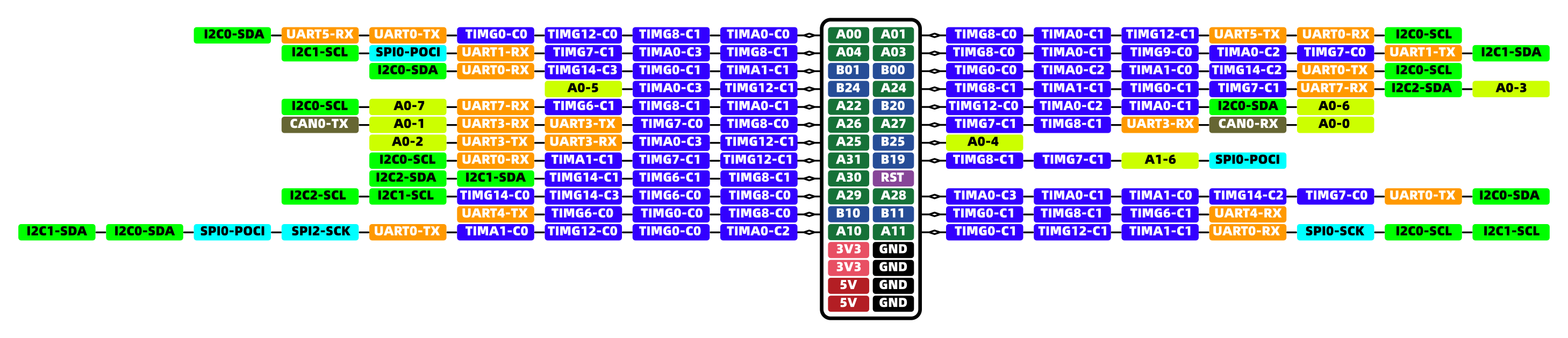

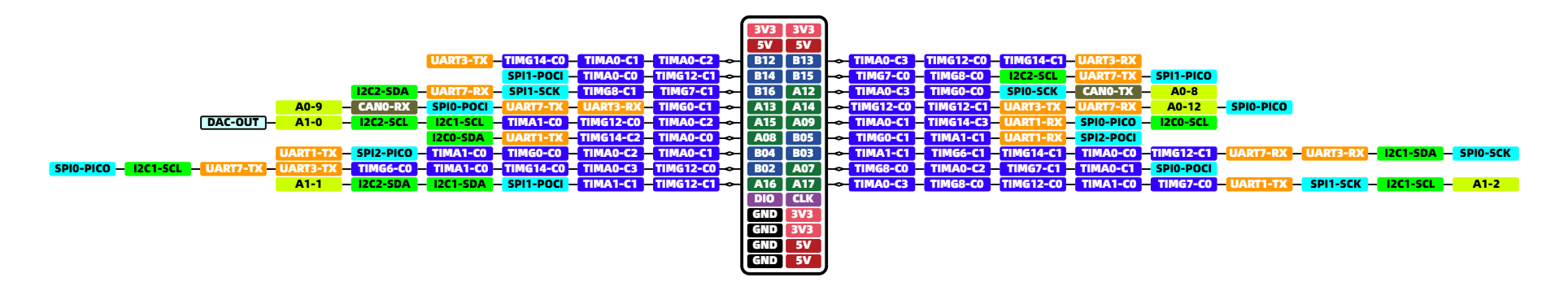

引脚引脚功能定义说明图

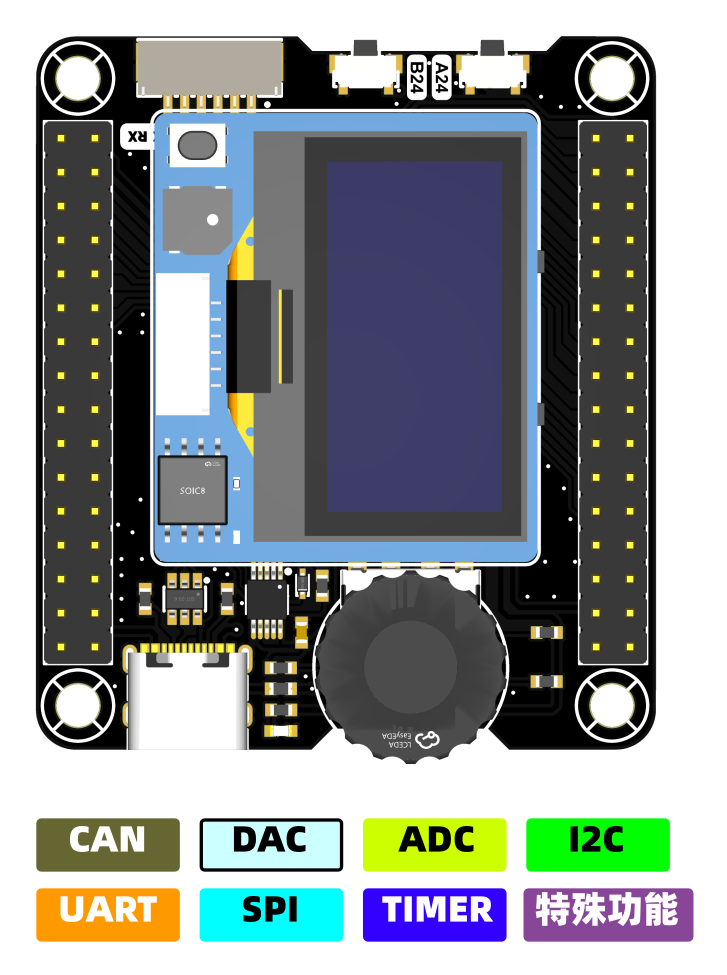

方向底板方向示意/BOARD ORIENTATION MAP  先确认底板方向，再点击右侧入口查看对应排针高清定义。 |

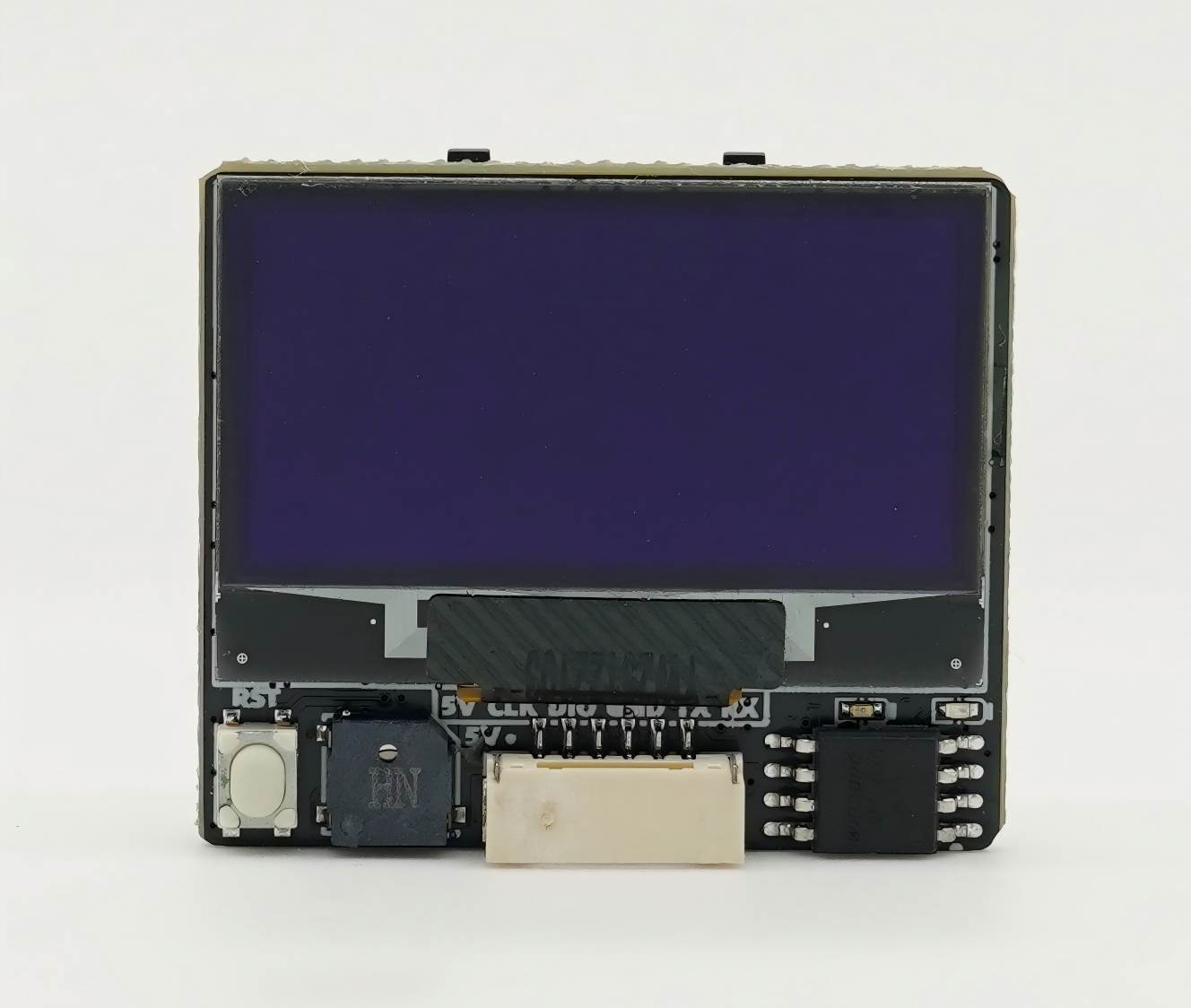

MSPM0G3519 CORE BOARD ## MSPM0G3519 核心板 / Compact Control Module
F CORE FRONT VIEW MSPM0G3519 核心板正面 | CORE MODULE PROFILE 核心板采用紧凑型布局，将主控、电源、显示模块及基础交互资源集中在较小的 PCB 空间内。 核心板既可以与扩展底板组合使用，也可以独立供电运行。 适合独立使用，也支持二次产品开发。 |
! 核心板接口标注图

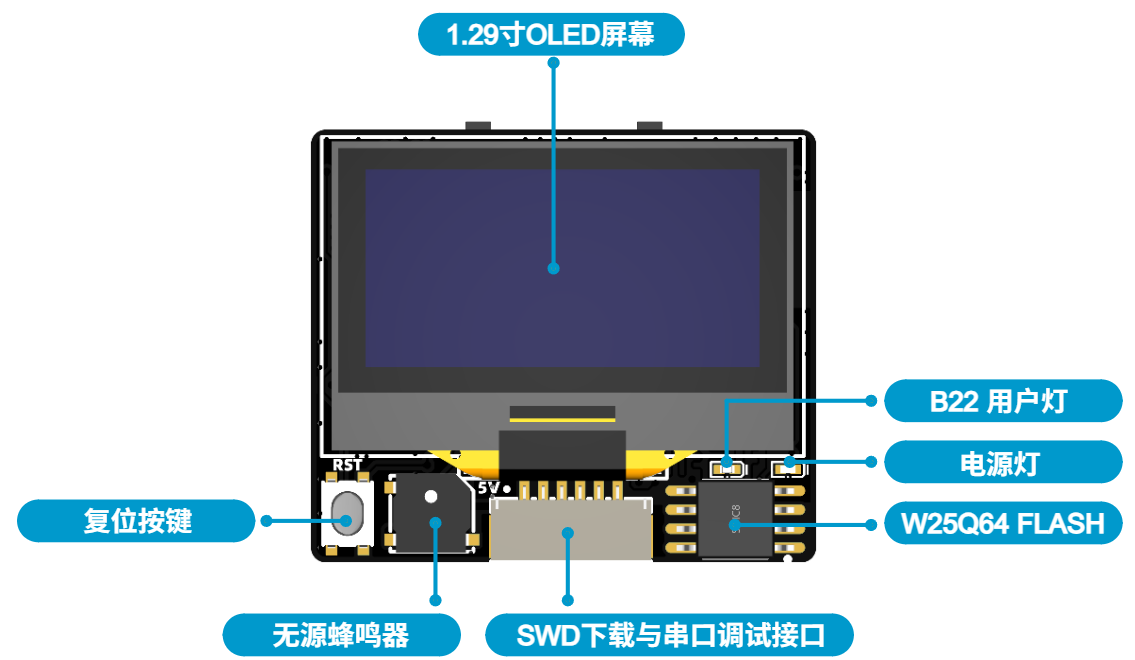

F 核心板正面接口标注图

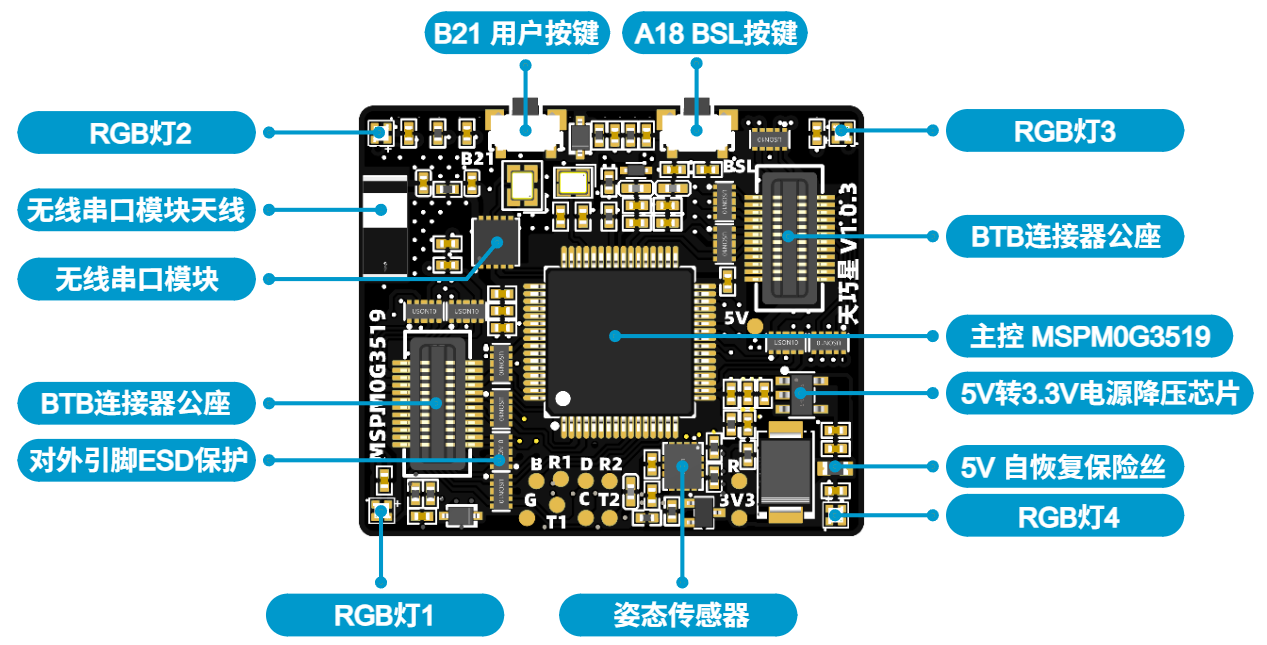

B 核心板背面接口标注图

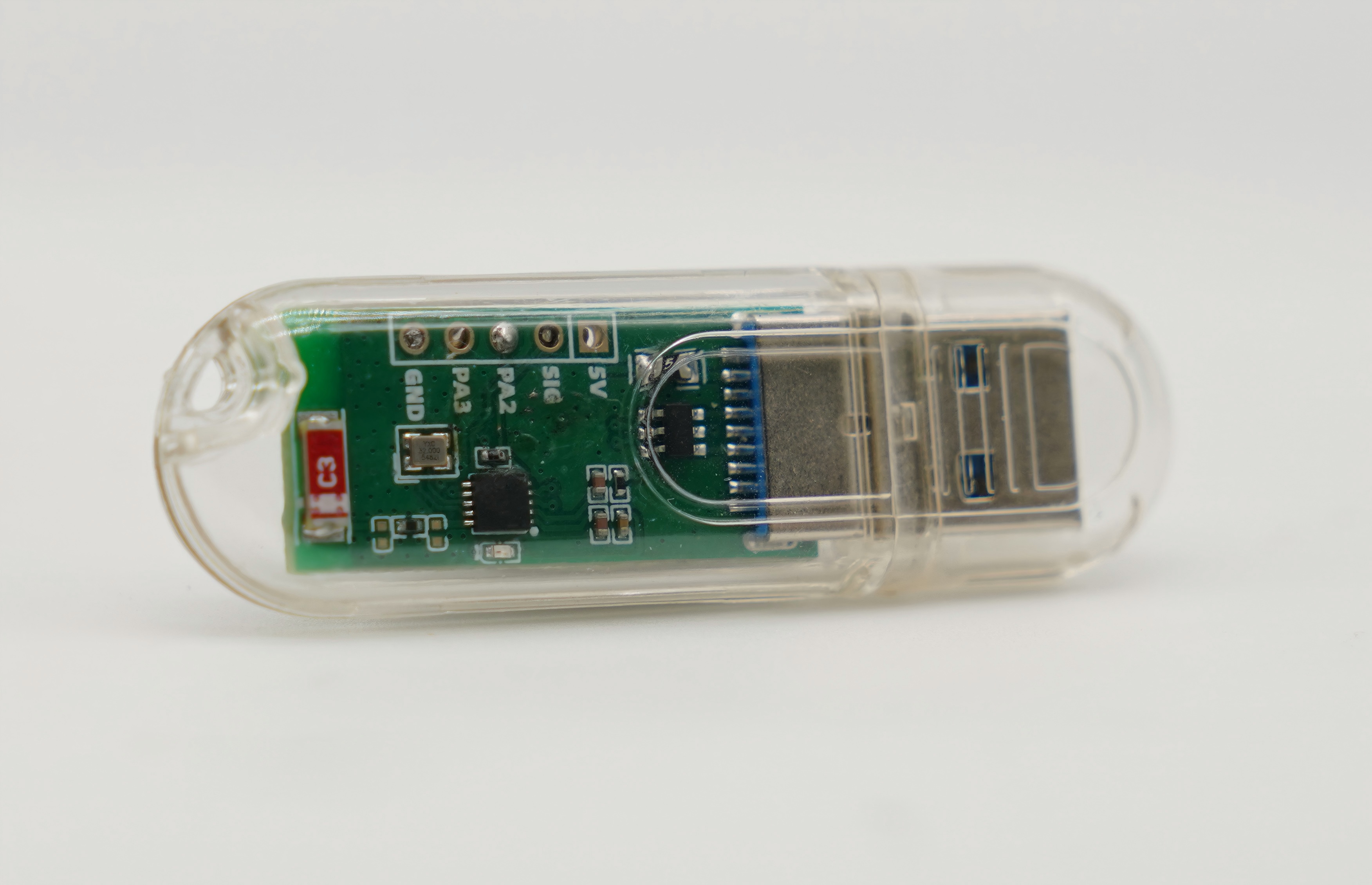

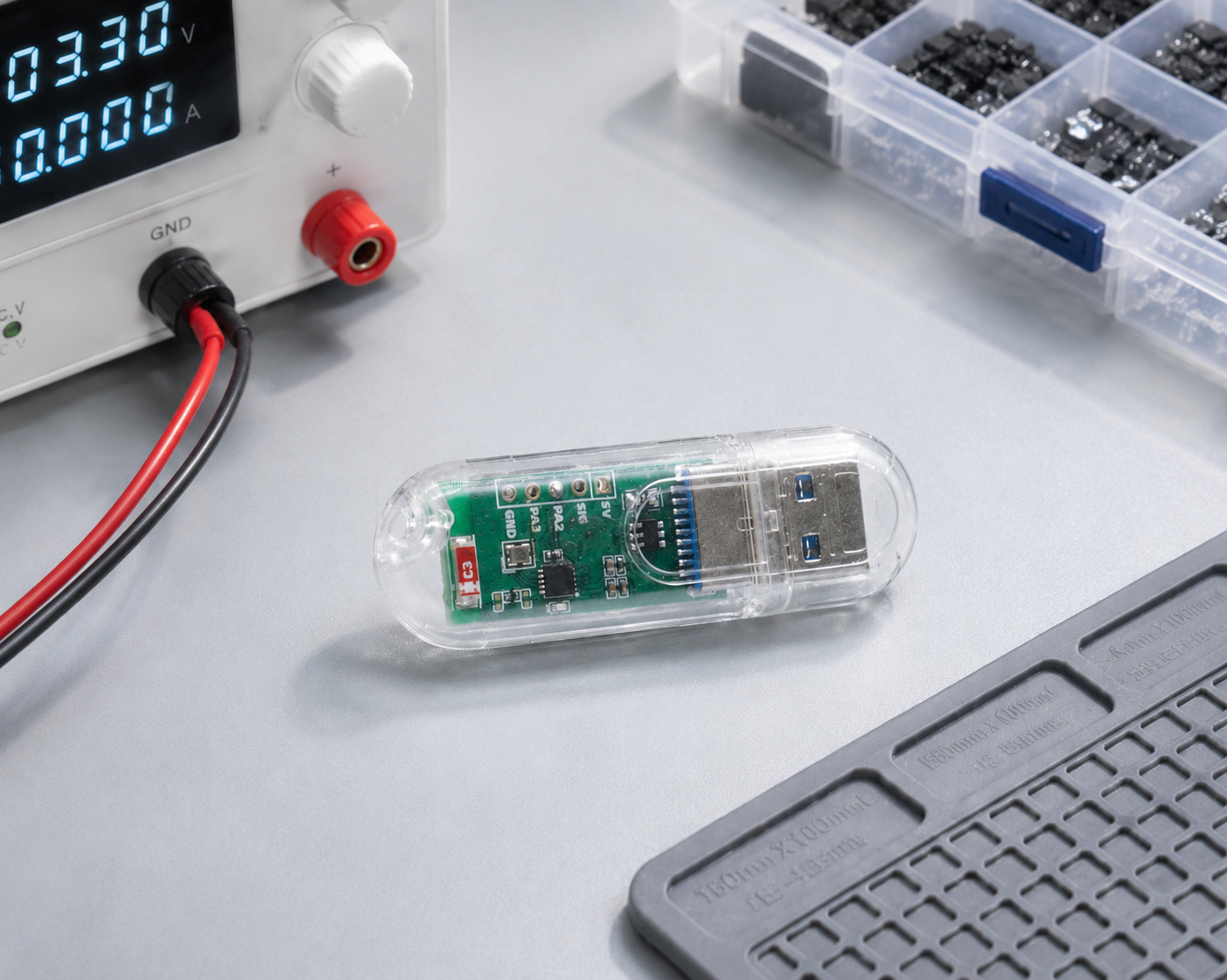

WIRELESS UART MODULE ## 无线串口模块 / Bidirectional Serial Link
W UART WIRELESS LINK
无线串口模块
MODULE PROFILE 配套无线串口模块用于开发板与电脑之间的数据通信，支持无线串口数据的双向收发。 在不方便连接传统串口线的场景中，可通过无线方式查看程序输出、传输调试信息、下发控制命令或进行数据交互。 |
|
APPLICATION SCENES
| 01 串口日志输出 | 02 传感器数据观察 | 03 运行状态监控 | 04 无线参数配置 | 05 竞赛现场调试 | 06 移动设备数据通信 |

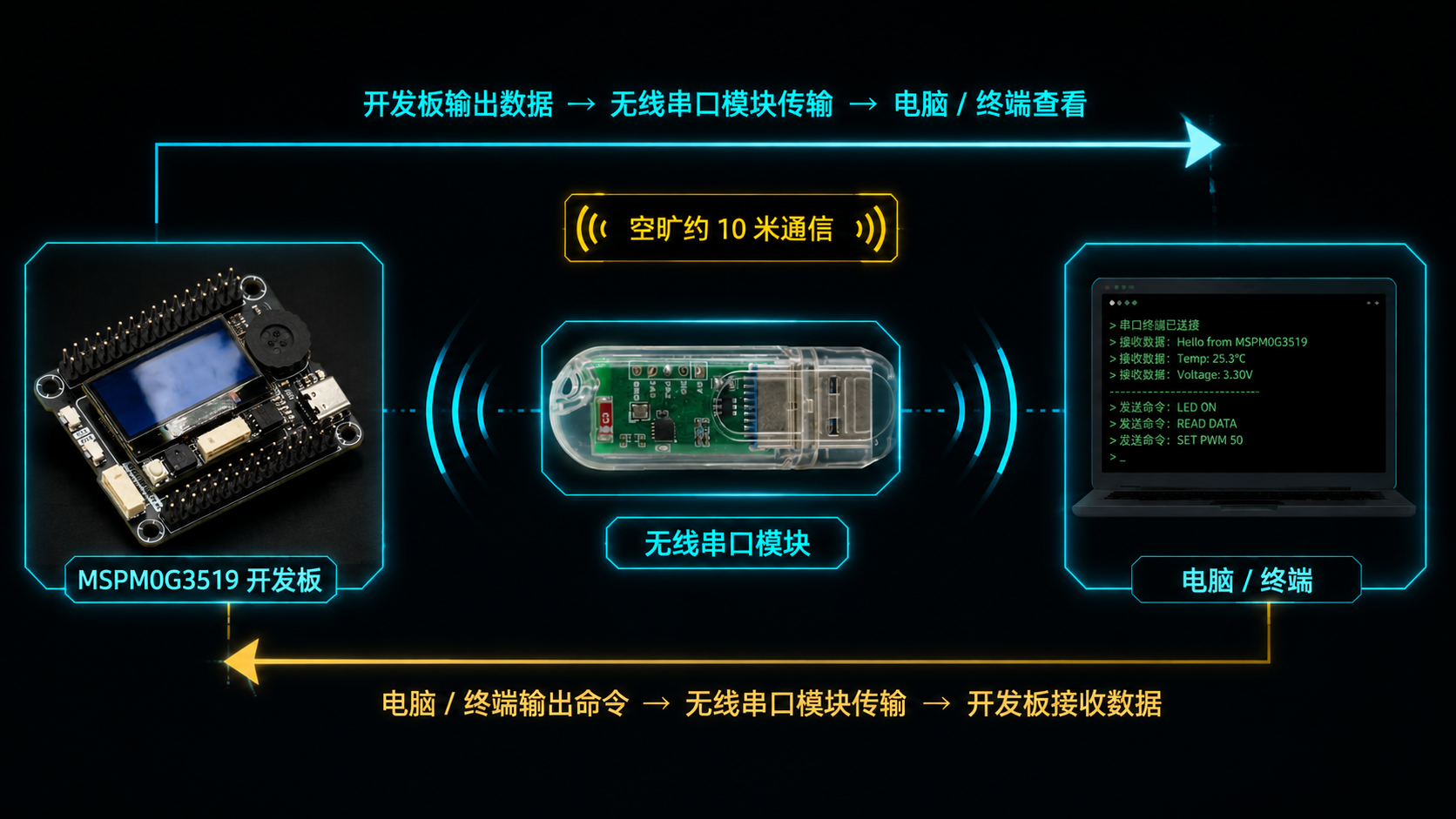

↔ BIDIRECTIONAL LINK DIAGRAM / 双向通信示意图

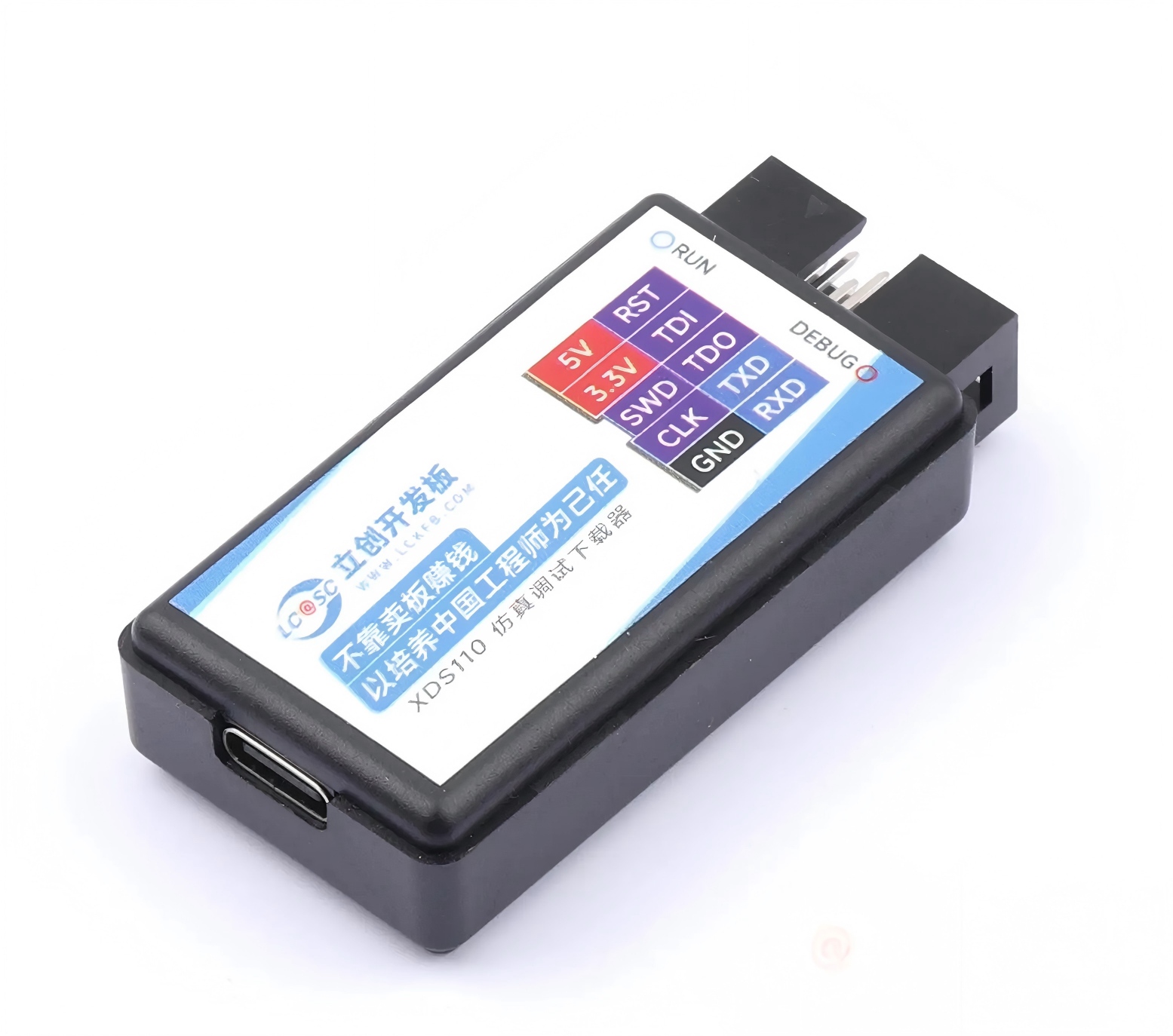

XDS110 DEBUGGER ## XDS110 下载器 / Stable SWD Debug Link
D DEBUGGER MODULE XDS110 下载器 | DEBUGGER PROFILE 套件配套独立 XDS110 下载器，用于 MSPM0G3519 的程序下载和在线调试。 该下载器基于 TI XDS110 下载调试方案，适配 MSPM0 开发调试流程，可减少兼容下载器常见的下载失败、调试异常、连接不稳定、芯片锁定等玄学问题。 支持 SWD 下载调试，并带串口功能，可作为串口调试模块使用。 |
DEBUG CAPABILITY MATRIX
| 01 程序烧录 | 02 在线调试 | 03 单步运行 | 04 断点调试 | 05 寄存器查看 | 06 变量观察 | 07 程序运行分析 | 08 串口调试模块 |
对于刚开始学习 MSPM0 的用户，无需额外准备下载器即可开始开发；从下载第一段程序，到定位复杂运行状态，XDS110 让调试过程更直接、更稳定、更可控。

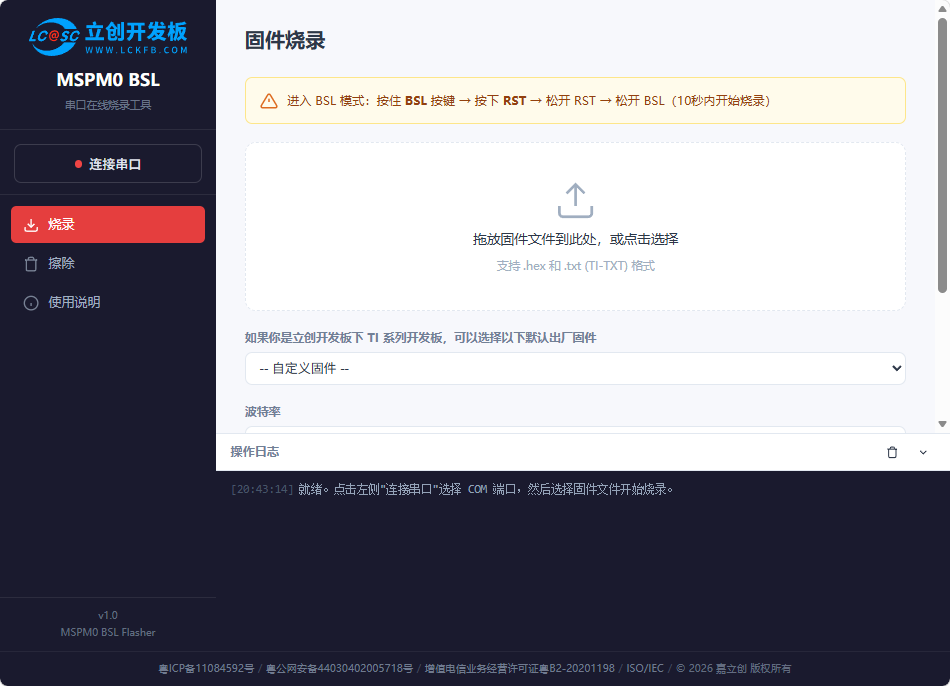

ONLINE UART FLASHER ## MSPM0串口烧录工具 / Browser-Based Firmware Flashing
W WEB FLASHER UI
在线工具界面
FAST FLASHING OPTION 在线串口烧录工具，临时无下载器也能快速验证。 当你临时没有下载器，或不想打开 IDE、只想快速烧录固件进行功能验证时，可直接使用 Type-C 数据线连接开发板，在浏览器中打开 MSPM0串口烧录工具 完成固件下载。 工具采用中文化操作界面，流程更清晰，更贴近中国工程师的使用习惯，无需复杂安装，无需繁琐配置，网页自带出厂固件，让 MSPM0 入门更简单。 |
|

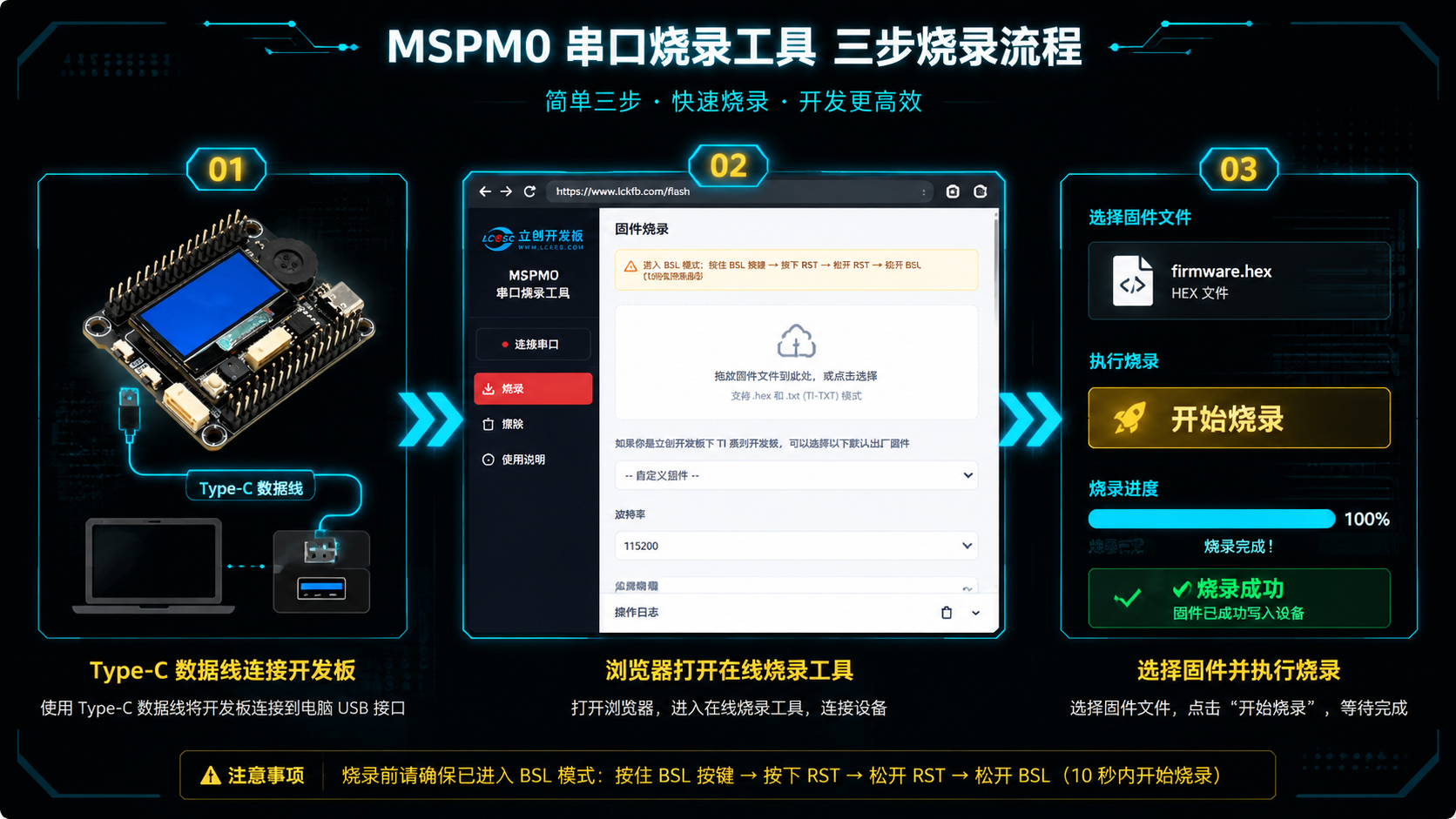

工作流程 / FLASHING WORKFLOW
支持的板卡 / SUPPORTED LCKFB TI BOARDS
除天巧星外，MSPM0串口烧录工具同样支持其他 MSPM0 系列开发板的串口烧录，方便用户在不同板卡上快速下载固件并验证功能。
| 天巧星 MSPM0G3519 | 天猛星 MSPM0G3507 | 地猛星 MSPM0G3507 | 地正星 MSPM0L1306 |
专业开发用 XDS110，快速验证用 MSPM0串口烧录工具。天巧星同时提供两种烧录方式，让 MSPM0 开发更灵活、更顺手。
PROTECTION UPGRADE ## 防护再升级 / 开发调试更安心
HARDWARE PROTECTION
全 IO 保护，降低误操作风险，提升开发板可靠性。全引出引脚均带 ESD 静电保护，电源部分加入 TVS 保护与短时间短路自恢复保险丝。
面对频繁插拔、外设扩展和实验调试场景，多重保护设计可以减少静电、浪涌和短时异常带来的损伤风险。
让开发过程更安全、更稳定、更安心。

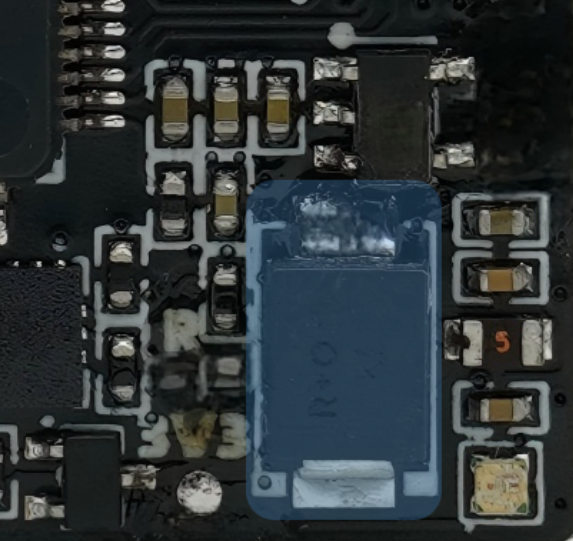

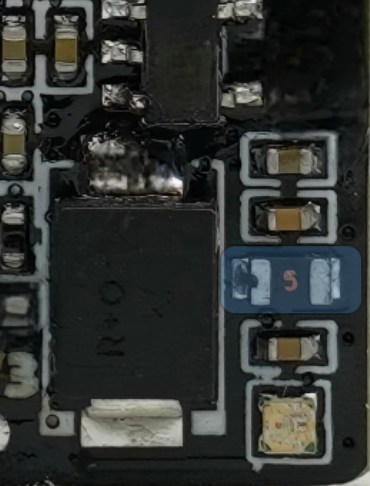

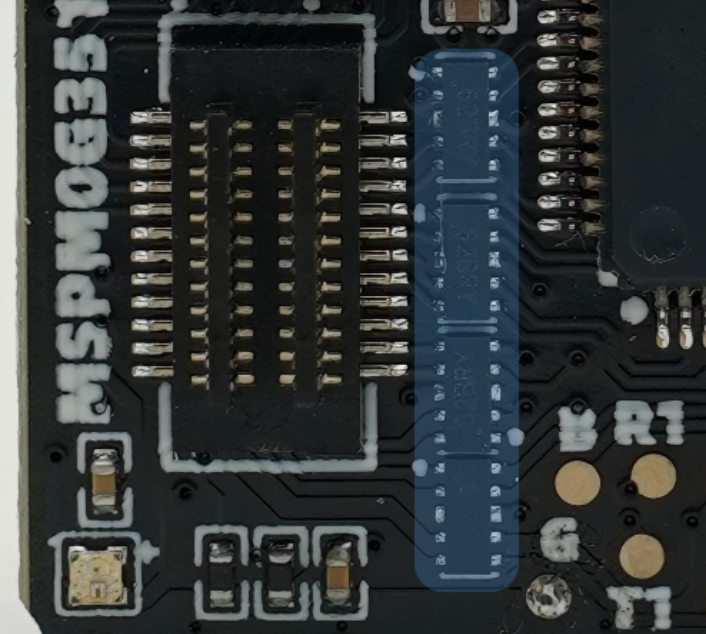

01 ESD  ESD 静电保护 所有 IO 引脚均配置 ESD 保护器件，有效吸收静电冲击，降低频繁插拔、手触接口和外设连接时的器件损伤风险。 | 02 TVS  TVS 电源保护 电源输入端加入 TVS 管，可抑制浪涌电压和瞬态高压冲击，保护主板免受异常电源波动影响。 | 03 FUSE  自恢复保险丝 电源路径加入自恢复保险丝，异常短路时自动切断保护，故障排除后自动恢复，避免反复更换保险器件。 |
频繁插拔时减少静电与浪涌伤害，外设扩展时降低异常连接导致的损坏，实验调试时减少误操作风险。多重保护设计，降低误操作风险，提升开发板可靠性。
AI DEVELOPMENT SKILL
天巧星 Skill
紧跟 AI 时代，让开发流程从“逐步摸索”升级为“自然语言驱动”。
AINATURAL LANGUAGE SESSION 问：我想做一个基于 MSPM0G3519 的温度采集项目，帮我确认需求、创建工程并完成初始化代码。 答：好的，天巧星 Skill 将协助完成：需求确认、工程创建、代码编译、AI 控制下载器完成代码下载、软件调试与结果反馈。 复杂开发流程被拆解成更清晰的 AI 辅助步骤，让工程师把更多精力放在功能实现和产品创新上。 |

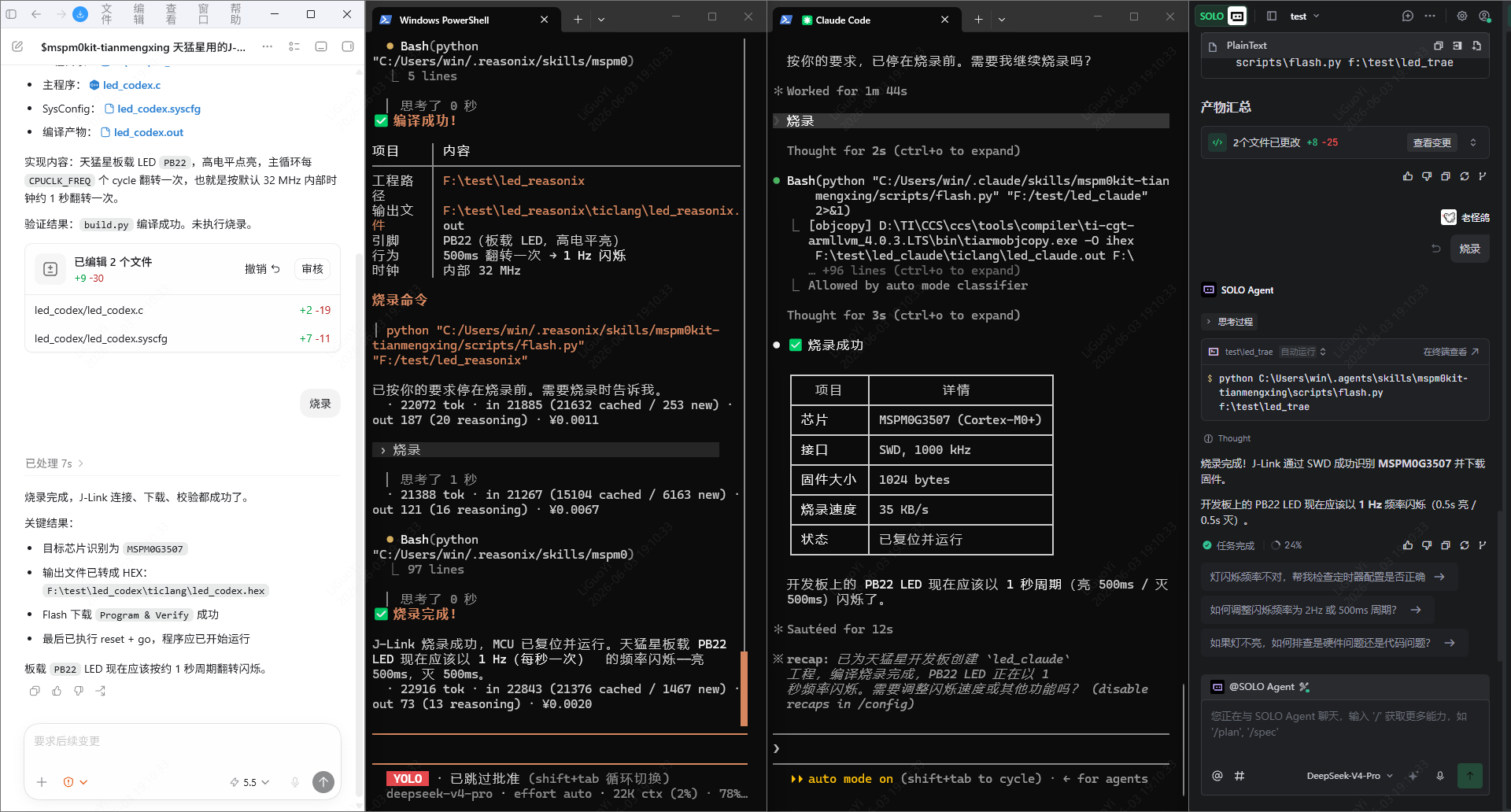

UITIANQIAOXING SKILL SHOWCASE
天巧星 Skill 4 agent打擂台
AI ASSISTED FLOW
| 01 需求确认 | → | 02 工程创建 | → | 03 代码编译 | → | 04 下载代码 | → | 05 软件调试 |
| 传统开发流程 查资料、配环境、写代码、反复调试、解决报错、验证运行。 | 天巧星 Skill AI 辅助流程 自然语言描述需求，AI 理解并执行，自动完成各环节任务，给出结果反馈与优化建议。 |
WIKITIANQIAOXING SKILL DOCS
目前天巧星 Skill 资料教程已发布在立创开发板-天巧星 Wiki 资料中，用户可根据教程了解 Skill 的使用方式与配套开发流程。
https://wiki.lckfb.com/zh-hans/tqx-mspm0g3519/
https://wiki.lckfb.com/zh-hans/tqx-mspm0g3519/
让工程师把更多精力放在功能实现和产品创新上。
OPEN SOURCE PACKAGE
项目全开源：PCB + 软件 + 教程
项目全开源，提供 PCB、软件工程、示例代码和配套教程。用户不仅可以直接使用开发板完成实验，也可以深入学习硬件设计、外设驱动和工程开发流程。

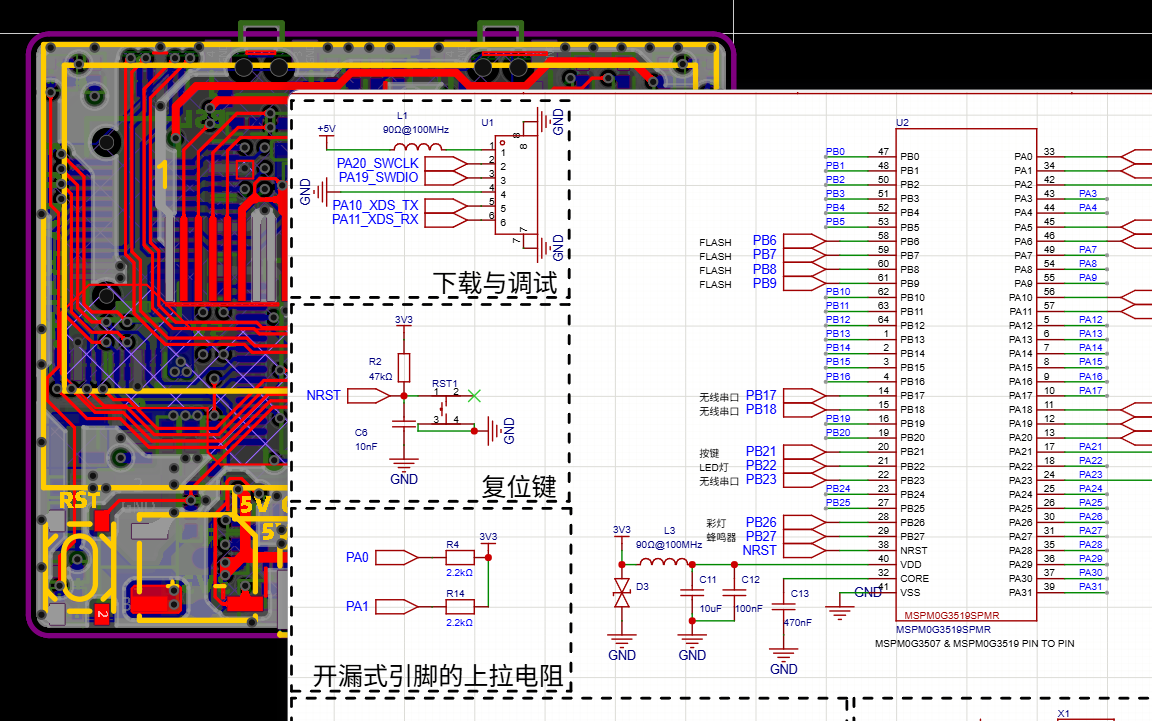

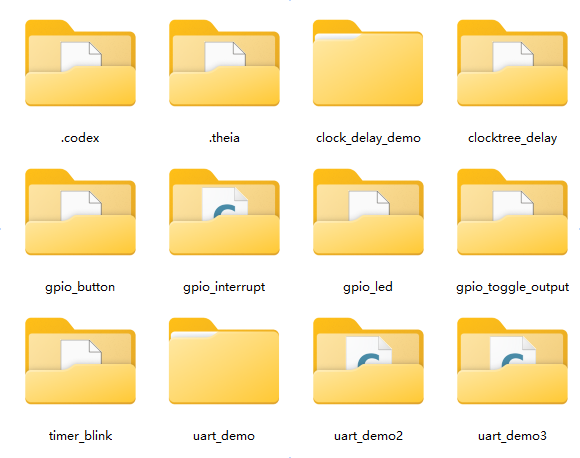

01 HARDWARE SOURCE  PCB 与原理图开源 提供 PCB 工程、原理图等硬件资料，方便学习电路设计、接口连接和二次硬件开发。 | 02 SOFTWARE PROJECT  软件工程与示例代码开源 提供软件工程、基础例程和示例代码，帮助用户快速理解外设驱动与工程开发流程。 |

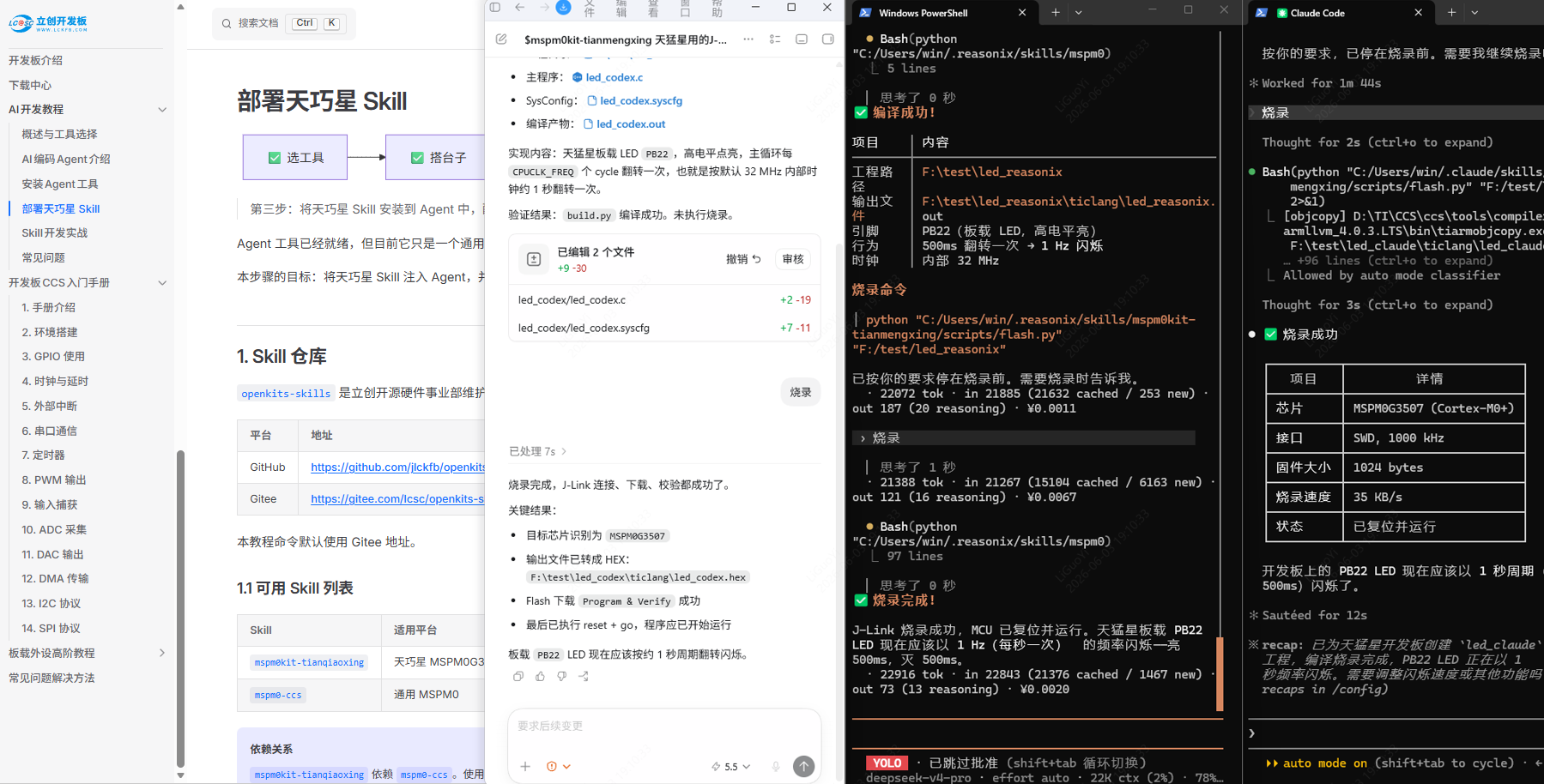

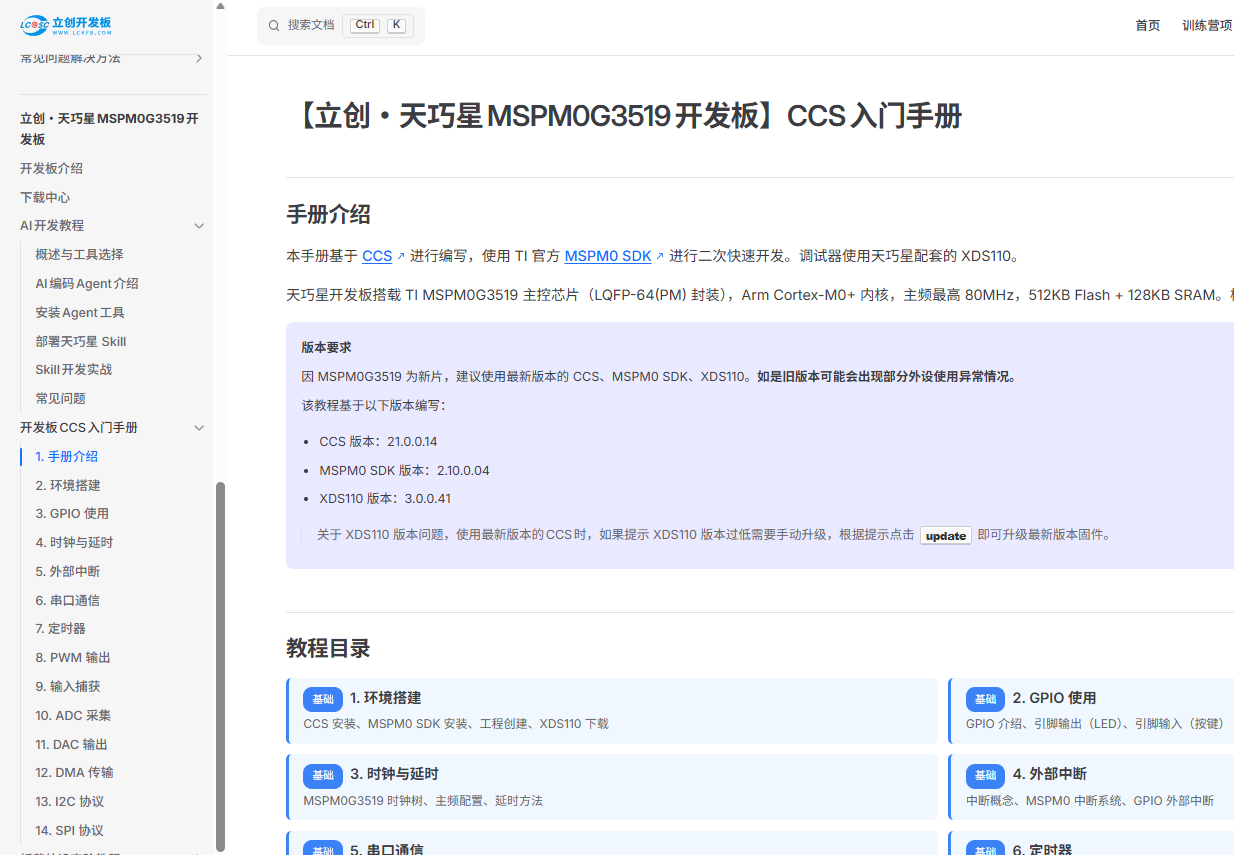

03 TUTORIAL DOCS  入门教程与开发资料开源 提供配套教程和开发资料，覆盖快速上手、功能实验、课程教学和项目验证等场景。 | 04 AI DEVELOPMENT DOCS  AI 开发资料支持 提供 AI 开发相关资料与参考内容，帮助用户把自然语言辅助开发融入实际项目流程。 |
WHAT YOU GET
| 硬件设计参考 原理图、PCB 资料开放，便于理解底层硬件原理。 | 软件开发参考 软件工程与示例代码齐全，快速进入功能验证。 | 教学与二次开发 适合入门学习、课程教学、二次开发和项目验证。 |
无论是入门学习、课程教学，还是二次开发和项目验证，都能快速找到参考资料，让学习、复用与扩展更轻松。
FACTORY DEMO FIRMWARE
出厂带全功能验证固件，上电即可体验
出厂预烧录全功能验证固件，开箱上电即可测试 OLED、RGB 彩灯、蜂鸣器、按键、编码器、传感器、外部 FLASH、串口通信等功能。无需从零搭建环境，也能快速确认硬件状态，降低入门门槛，让用户更快进入开发阶段。
UI FUNCTION PREVIEW

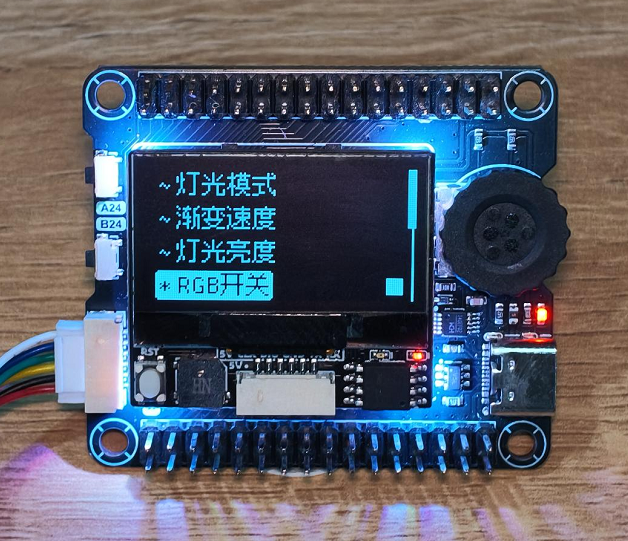

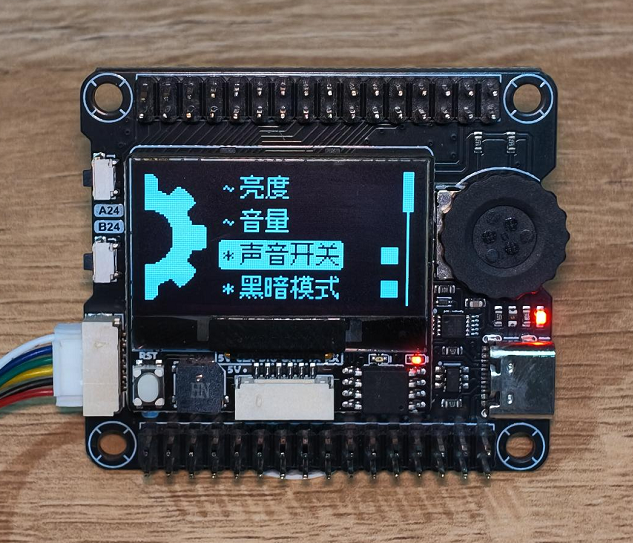

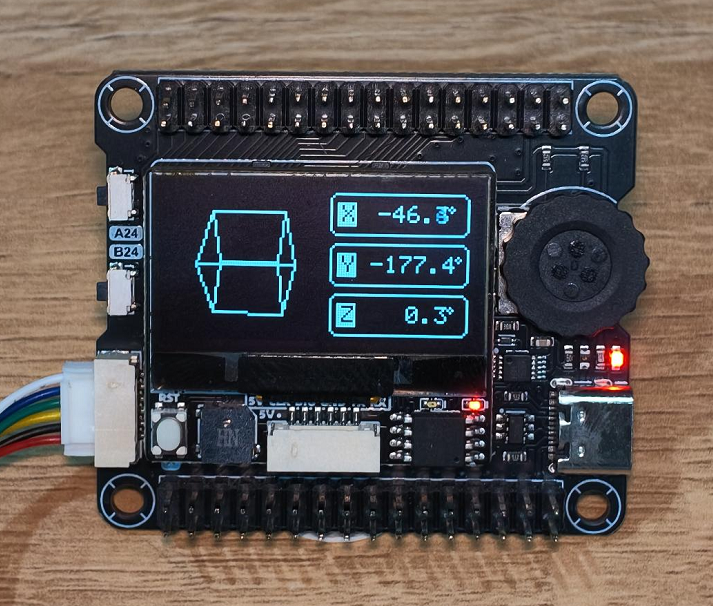

01 SETTINGS  UI 设置页展示图 | 02 RGB LED  UI RGB灯页展示图 | 03 SENSOR  UI 姿态传感器页展示图 |

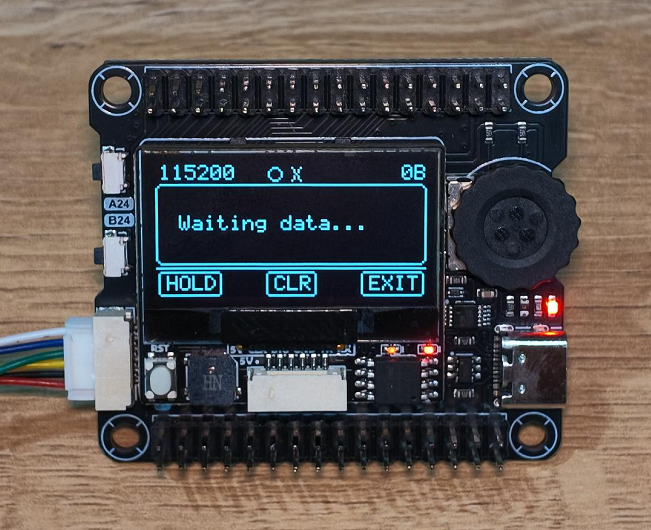

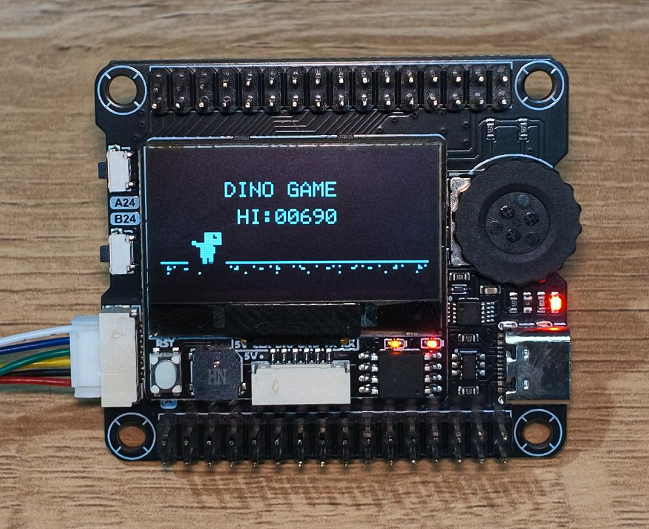

04 WIRELESS UART  UI 无线串口页展示图 | 05 MINI GAME  UI 小游戏页展示图 |
开箱即可查看硬件运行状态，从功能体验直接进入开发验证，减少环境搭建前的等待和不确定性。
